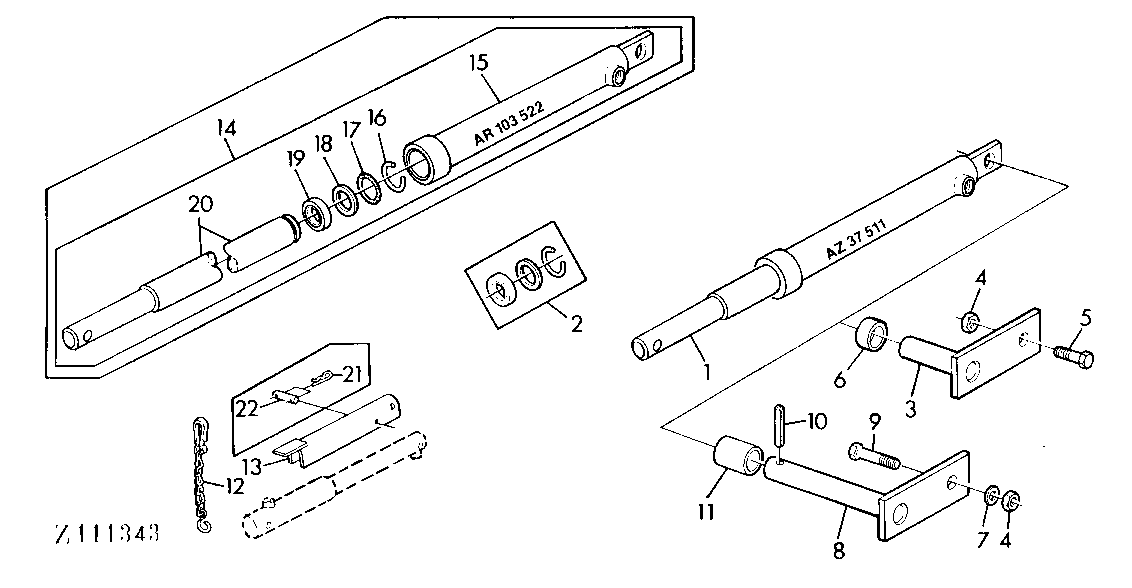

PLATFORM LIFT CYLINDER (57 MMDIAMETER) [02G18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ37511	2	HYDRAULIC CYLINDER	(SUB FOR AR103522)
2	AZ37849	2	GASKET KIT	KIT (FOR AZ37511)
3	AZ29898	2	HOLDER	-
4	14M7167	1	Lock Nut	M10
5	19M7168	1	Cap Screw	M10X30
6	Z40104	4	SPACER	-
7	Z23228	2	WASHER	-
8	AZ29899	2	HOLDER	-
9	19M7183	1	Cap Screw	M10X40
10	34M7044	2	Spring Pin	6X50MM
11	Z40298	2	SPACER	-
12	AZ35224	1	LINK CHAIN	AR
13	AZ29900	1	GUARD	(ORD W/ AZ35224)
13	AZ29900	1	GUARD	-
14	AR103522	2	HYDRAULIC CYLINDER	(ORD AZ37511)
15	-	1	Part 16	NSEP (ORD AZ37511)
16	-	1	Part 17	(ORD AZ37843)
17	-	1	Part 18	(ORD AZ37843) (SUB FOR CD14738)
18	-	1	Part 19	(ORD AZ37843)
19	-	1	Part 20	(ORD AZ37843)
20	-	1	Part 21	OD = 57 MM, NSEP (ORD AZ37511)
21	J16931	1	Pin	AR
22	Z33788	1	PIN FASTENER	AR
..	AZ37843	2	GASKET KIT	KIT, INCL KEYS 16-19 (FOR AR103522)
