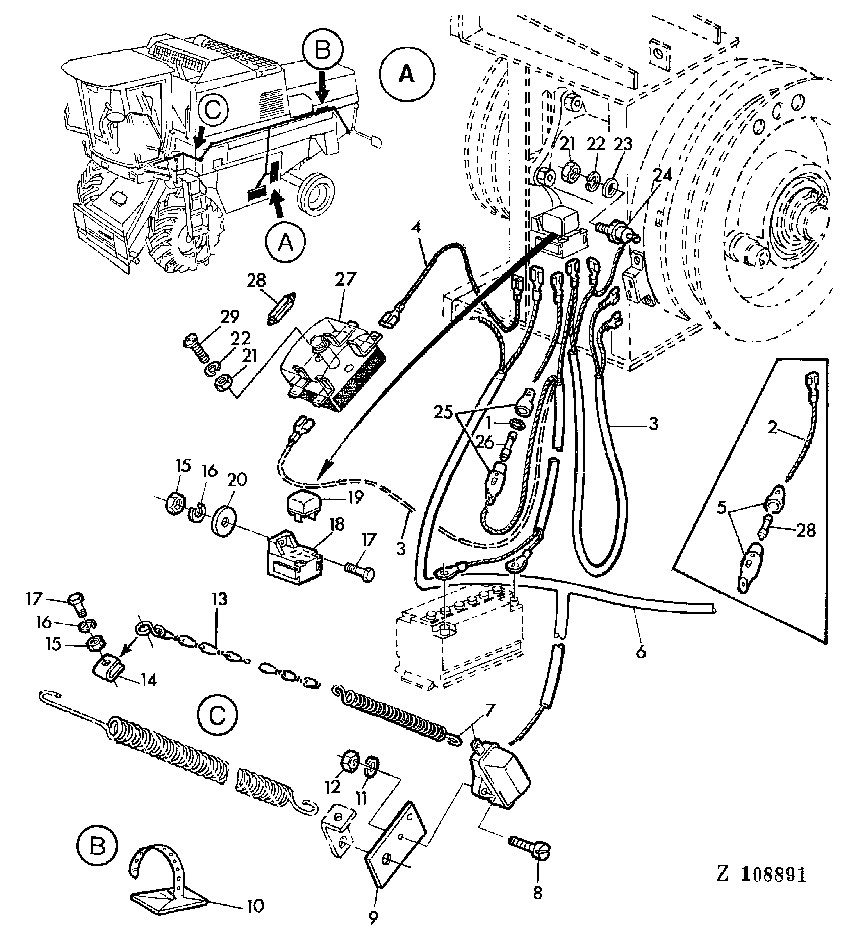

ELECTRO-MAGNETIC CLUTCH (ELECTRICAL EQUIPMENT) [01H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z43666	1	O-RING	-
2	AZ29176	1	POWER CORD	-
3	AZ33164	1	WIRING HARNESS	INCL KEYS 24-27 (SUB FOR AZ29175, AZ31145)
3	AZ33837	1	WIRING HARNESS	(ORD W/ KEY 21,22,27-30)
4	AZ33831	1	CABLE	-
5	AZ29175	1	FUSE HOLDER	INCL KEY 4 (ORD AZ33162 W/ Z43319)
6	AZ29177	1	WIRING HARNESS	(FOR AZ29171)
6	AZ31144	1	WIRING HARNESS	(FOR AZ31524)
7	AZ29171	1	SWITCH	-
8	21M7033	1	Screw	M4X16
9	Z39684	1	HOLDER	-
10	Z36647	1	CLAMP	-
11	12M7031	1	Lock Washer	4MM
12	14M7139	1	Nut	M4
13	AZ29172	1	LINK CHAIN	-
14	Z39682	1	CLEVIS	-
15	14M7027	1	NUT	M6
16	12M7012	1	LOCK WASHER	6MM
17	19M7159	1	CAP SCREW	M6X16
18	AZ26995	1	ELEC. CONNECTOR TERMINAL	-
19	AZ26996	1	RELAY	-
20	24M7100	1	Washer	7MM
21	14M7028	1	Nut	M5
22	12M7011	1	LOCK WASHER	5MM
23	24M7210	1	Washer	5,8MM
24	AZ29060	1	RECTIFIER	-
25	AZ33162	1	FUSE HOLDER	INCL KEY 26
26	99M7048	1	FUSE	8A
27	AZ34443	1	FUSE BOX	INCL KEY 28
28	99M7030	1	FUSE	16A
29	21M7141	1	SCREW	M5X20

ELECTRO-MAGNETIC CLUTCH (ELECTRICAL EQUIPMENT) [01H09]

Нет текстового описания
