Открытый узел

DUAL-STAGE CLUTCH [02B13]

DUAL-STAGE CLUTCH [02B13]

DUAL-STAGE CLUTCH [02B13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

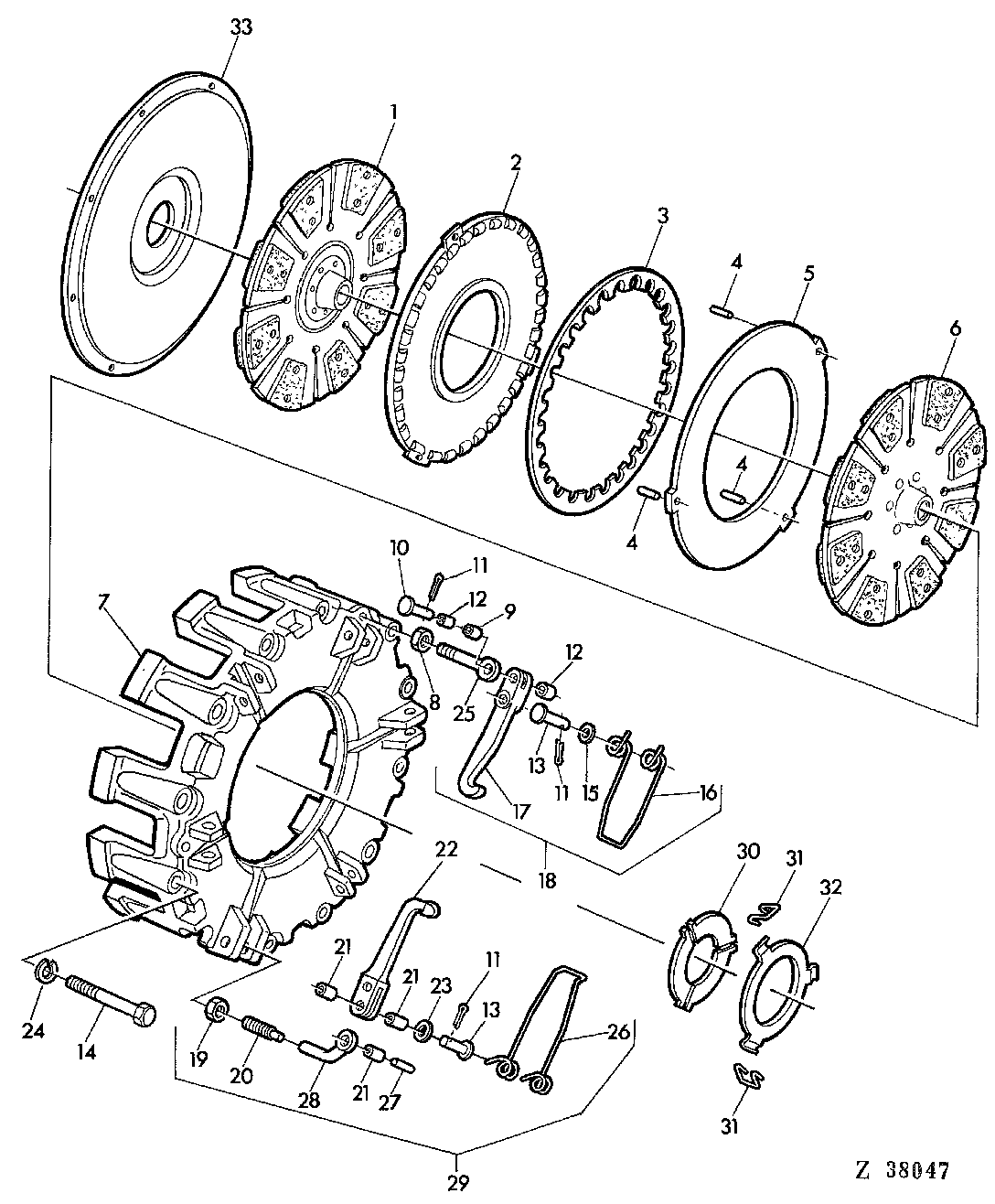

DUAL-STAGE CLUTCH [02B13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ24041	1	CLUTCH DISK	-
2	Z10992	1	THRUST WASHER	-
3	Z35081	1	DISK SPRING	-
4	34M7089	3	Dowel Pin	-
5	Z10993	1	THRUST WASHER	-
6	AZ24042	1	CLUTCH DISK	-
7	Z10991	1	HOUSING	-
8	Z35097	1	NUT	-
9	-	3	Part 9	NSEP (ORD AZ24103)
10	-	3	Part 10	NSEP (ORD AZ24103)
11	11M7011	1	COTTER PIN	-
12	-	6	Part 12	NSEP (ORD AZ24103)
13	Z35087	6	PIN FASTENER	-
14	19H2044	12	Cap Screw	5/16"X4"
15	-	3	Part 15	NSEP (ORD AZ24103)
16	-	3	Part 16	NSEP (ORD AZ25119)
17	-	3	Part 17	NSEP (ORD AZ24103)
18	AZ24103	1	LEVER	KIT, INCL KEYS 3X9-3X16,30
19	-	3	Part 19	NSEP (ORD AZ24102)
20	-	3	Part 20	NSEP (ORD AZ24102)
21	-	9	Part 21	NSEP (ORD AZ24102)
22	-	3	Part 22	NSEP (ORD AZ24102)
23	-	3	Part 23	NSEP (ORD AZ24102)
24	12M7008	12	LOCK WASHER	8MM
25	-	3	Part 25	NSEP (ORD AZ24103)
26	-	3	Part 26	NSEP (ORD AZ25119)
27	-	3	Part 27	NSEP (ORD AZ24102)
28	-	3	Part 28	NSEP (ORD AZ24102)
29	AZ24102	1	FINGER	KIT, INCL KEYS 3X19-3X28,31,32
30	Z35082	1	THRUST WASHER	-
31	-	3	Part 31	NSEP (ORD AZ25119)
32	AZ24105	1	THRUST WASHER	-
33	Z10983	1	FLYWHEEL	-
..	AZ24104	1	CLUTCH	INCL KEYS 2-32
..	AZ25119	1	SPRING	KIT, INCL KEYS 3X16,3X26,3X31
