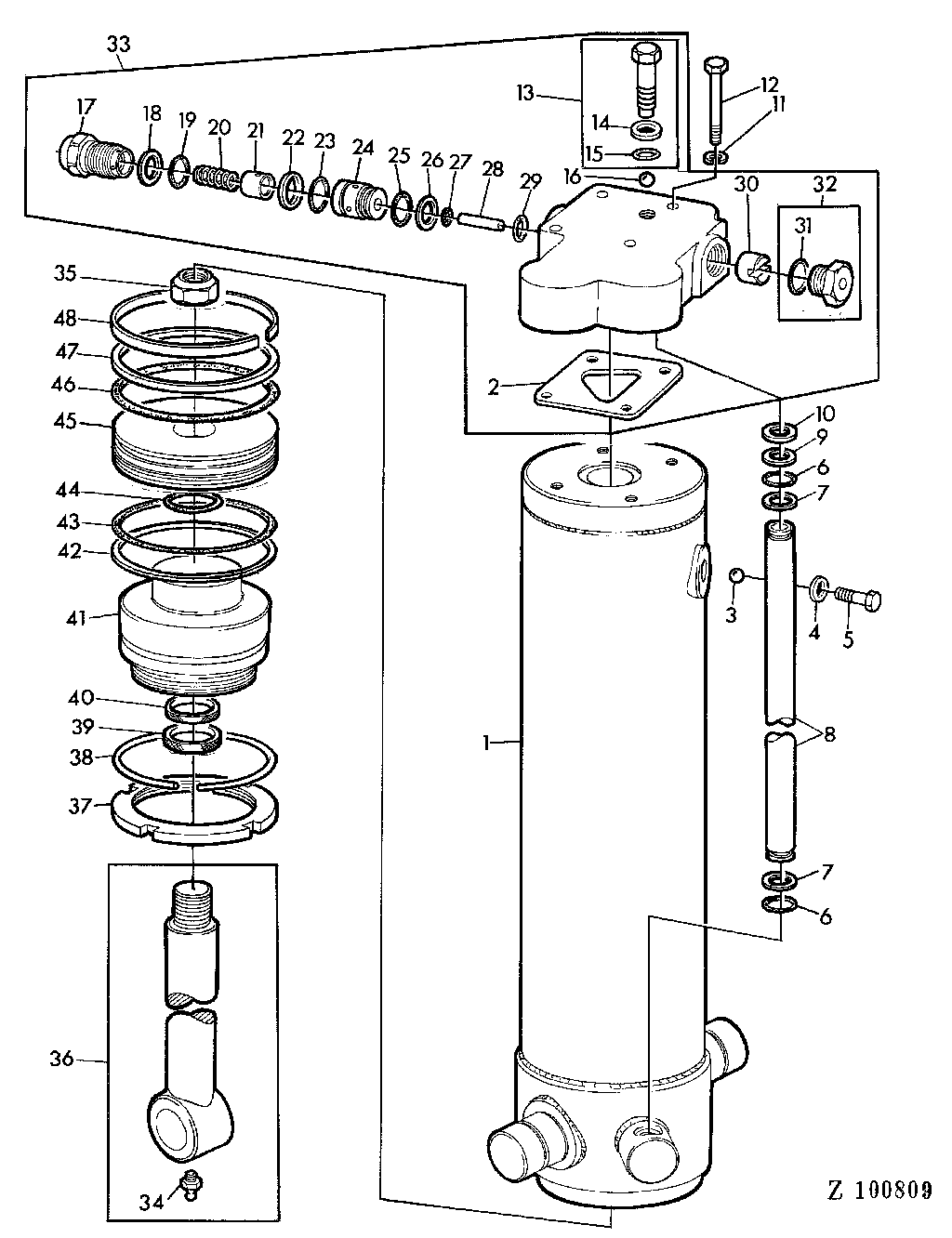

CYLINDER FOR HYDRAULIC-LEVELING SYSTEM [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH101169	2	HYDRAULIC CYLINDER BARREL	-
2	H97288	2	GASKET	-
3	T24653	2	Ball	-
4	H35247	2	WASHER	-
5	H35248	2	SCREW	-
6	R459R	4	O-Ring	-
7	W19734	4	RING	-
8	H101411	2	TUBE	-
9	U40748	2	Shim	-
10	U40749	2	Shim	-
11	12H304	8	Lock Washer	3/8"
12	19H1733	8	CAP SCREW	3/8"X2-1/2"
13	AH96088	2	PLUG	-
14	U41516	2	RING	-
15	R34802	2	O-Ring	-
16	H60816	2	Ball	-
17	H97289	2	FITTING	-
18	T42802	2	BACK-UP RING	-
19	U15974	2	O-Ring	-
20	H86881	2	SPRING	-
21	H86880	2	CASE	-
22	U40728	2	BACK-UP RING	-
23	R27928	2	O-Ring	-
24	H97291	2	SEAT	-
25	U15192	2	O-Ring	-
26	-	2	Part 26	NSEP (ORD AH96090)
27	A3917R	2	O-Ring	-
28	H97292	2	Pin Fastener	-
29	U15414	2	Ring	-
30	H97293	2	PLUNGER	-
31	T42798	2	O-RING	-
32	AH90499	2	PLUG	-
33	AH113671	2	KIT	(ORD W/ AR31674) (SUB FOR AH96089)
34	JD7842	2	Lubrication Fitting	-
35	T24715	2	Nut	-
36	AH103499	2	ROD	(FOR AH103200)
36	AH120572	2	HYDRAULIC CYLINDER ROD	(FOR AH120739)
37	N133564	2	NUT	-
38	N133565	2	SNAP RING	-
39	-	2	Part 40	NSEP (ORD AH101170)
40	-	2	Part 41	NSEP (ORD AH101170)
41	H89011	2	GUIDE	-
42	N133563	2	BACK-UP RING	-
43	-	2	Part 44	NSEP (ORD AH101170)
44	-	2	Part 45	NSEP (ORD AH101170)
45	H101410	2	PISTON	-
46	-	2	Part 47	NSEP (ORD AH101170)
47	-	2	Part 48	NSEP (ORD AH101170)
48	-	2	Part 49	NSEP (ORD AH101170)

CYLINDER FOR HYDRAULIC-LEVELING SYSTEM [02H03]

Нет текстового описания
