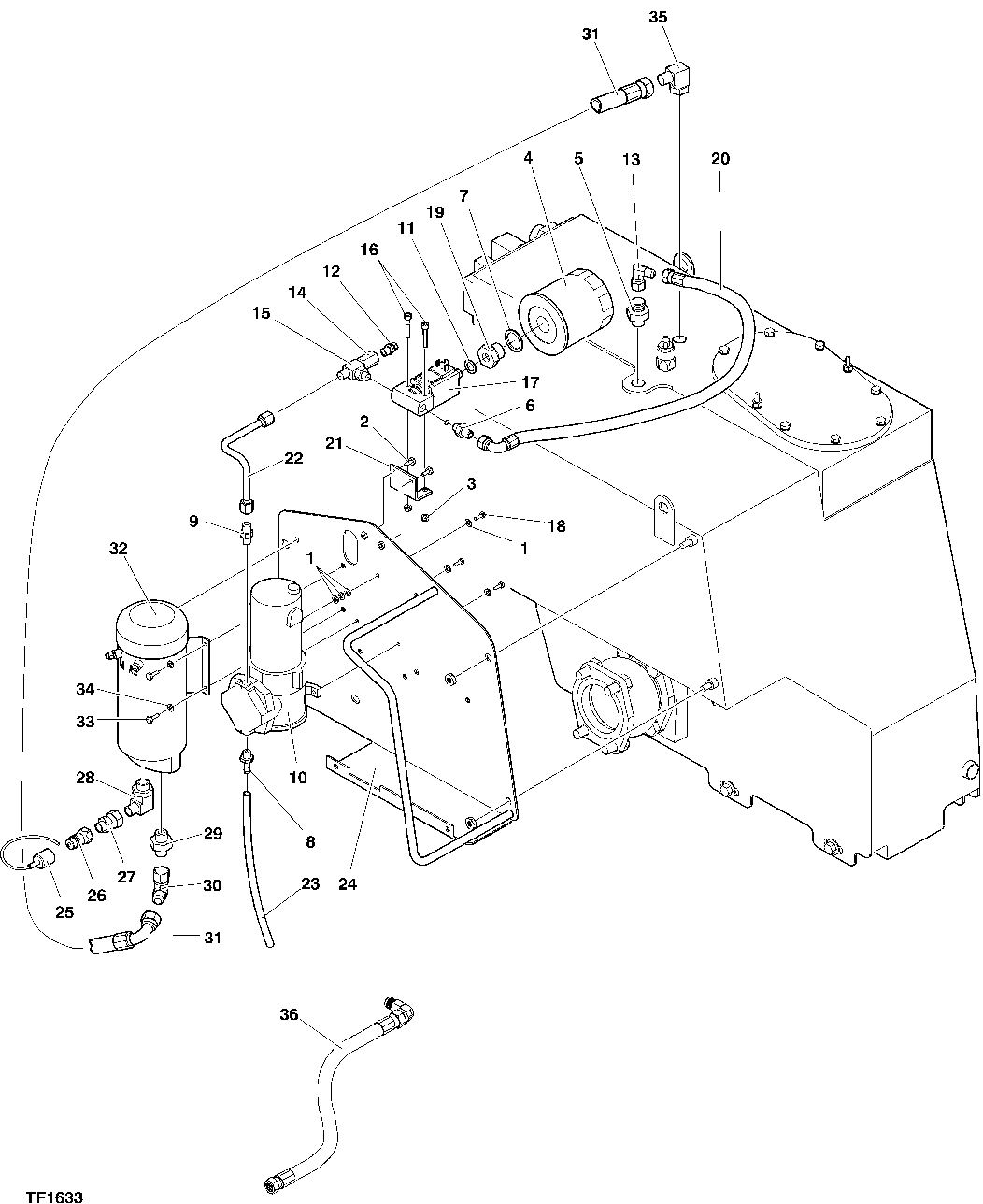

VACUUM PUMP AND FILLING PUMP MOUNTING [01L03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003337	6	WASHER	-
2	F003518	2	SCREW	-
3	F003586	2	LOCK NUT	-
4	F004297	1	BREATHER	-
5	F005056	1	Fitting	-
6	F005057	1	Fitting	-
7	F005170	1	SEAL RING	-
8	F011261	1	HOSE FITTING	-
9	F013801	1	FITTING	-
10	F013920	1	VACUUM PUMP	-
11	F015438	1	Seal	-
12	F020704	1	RELIEF VALVE	-
13	F022417	1	Elbow Fitting	-
14	F024364	1	Fitting	-
15	F026606	1	TEE FITTING	-
16	F028403	2	CAP SCREW	-
17	F040060	1	Solenoid Valve	-
18	F041552	3	SCREW	-
19	F042078	1	NIPPLE	-
20	F057778	1	HYDRAULIC HOSE	-
21	F601876	1	BRACKET	-
22	F613453	1	PIPE	-
23	-	1	Part 23	-
24	F601598	1	FASTENING PLATE	-
25	F041554	1	Cover	-
26	F041553	1	NIPPLE	-
27	F005098	1	Fitting	-
28	F020756	1	ELBOW NIPPLE	-
29	F005059	1	Fitting	-
30	F005045	1	Elbow Fitting	-
31	F045434	1	Hydraulic Hose	-
32	F054914	1	Pump	-
33	F003519	4	SCREW	-
34	F003337	4	WASHER	-
35	F012592	1	Elbow Fitting	-
36	F042012	1	HOSE	-

VACUUM PUMP AND FILLING PUMP MOUNTING [01L03]

Нет текстового описания
