Открытый узел

TMC - CABLES, CRANE [01G07]

TMC - CABLES, CRANE [01G07]

TMC - CABLES, CRANE [01G07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

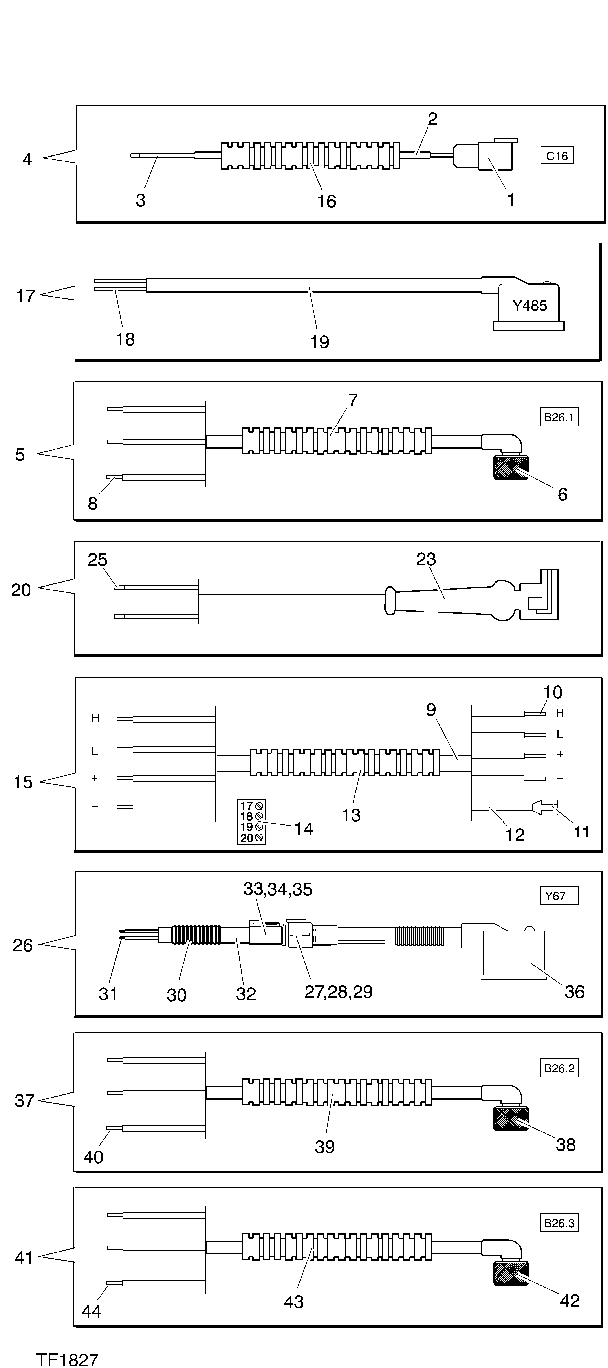

TMC - CABLES, CRANE [01G07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F052694	1	Electrical Connector Assy	-
2	-	1	Part 2	-
3	F005250	1	CONNECTOR	-
4	F604164	1	CABLE	INCLUDES ITEMS 1-3, 16
5	F604032	1	CABLE	INCLUDES ITEMS 6-8
6	F039299	1	CABLE	-
7	-	1	Part 7	F061702 L=20 M, BULK MATERIAL
8	F005250	3	CONNECTOR	-
9	-	1	Part 9	F061724 L=20 M, BULK MATERIAL
10	F005250	8	CONNECTOR	-
11	F005260	1	Elec. Connector Terminal	-
12	-	1	Part 12	-
13	-	1	Part 13	F061702 L=20 M, BULK MATERIAL
14	F025213	1	CONNECTOR	-
15	F604161	1	CABLE	INCLUDES ITEMS 9-14
16	-	1	Part 16	F061702 L=20 M, BULK MATERIAL
17	F604321	1	CABLE	INCLUDES ITEMS 18, 19
18	F005250	2	CONNECTOR	-
19	F035038	1	CABLE	-
20	F604066	1	CABLE	INCLUDES ITEMS 23, 25
23	F061316	1	CABLE	-
25	F005250	2	CONNECTOR	-
26	F612703	1	CABLE	INCLUDES ITEMS 27-36
27	F027500	1	CABLE	-
28	F052694	1	Electrical Connector Assy	-
29	F052692	2	Pin Fastener	-
30	F052695	1	Lock	-
31	-	2	Part 28	-
32	F005250	2	CONNECTOR	-
33	-	1	Part 30	-
34	F052686	1	Electrical Connector Assy	-
35	F052688	1	Lock	-
36	F055139	2	Socket	-
37	F612766	1	CABLE	INCLUDES ITEMS 38-40
38	F039299	1	CABLE	-
39	-	1	Part 36	F061702 L=20 M, BULK MATERIAL
40	F005250	3	CONNECTOR	-
41	F612767	1	CABLE	INCLUDES ITEMS 42-44
42	F039299	1	CABLE	-
43	-	1	Part 40	F061702 L=20 M, BULK MATERIAL
44	F005250	3	CONNECTOR	-
