Открытый узел

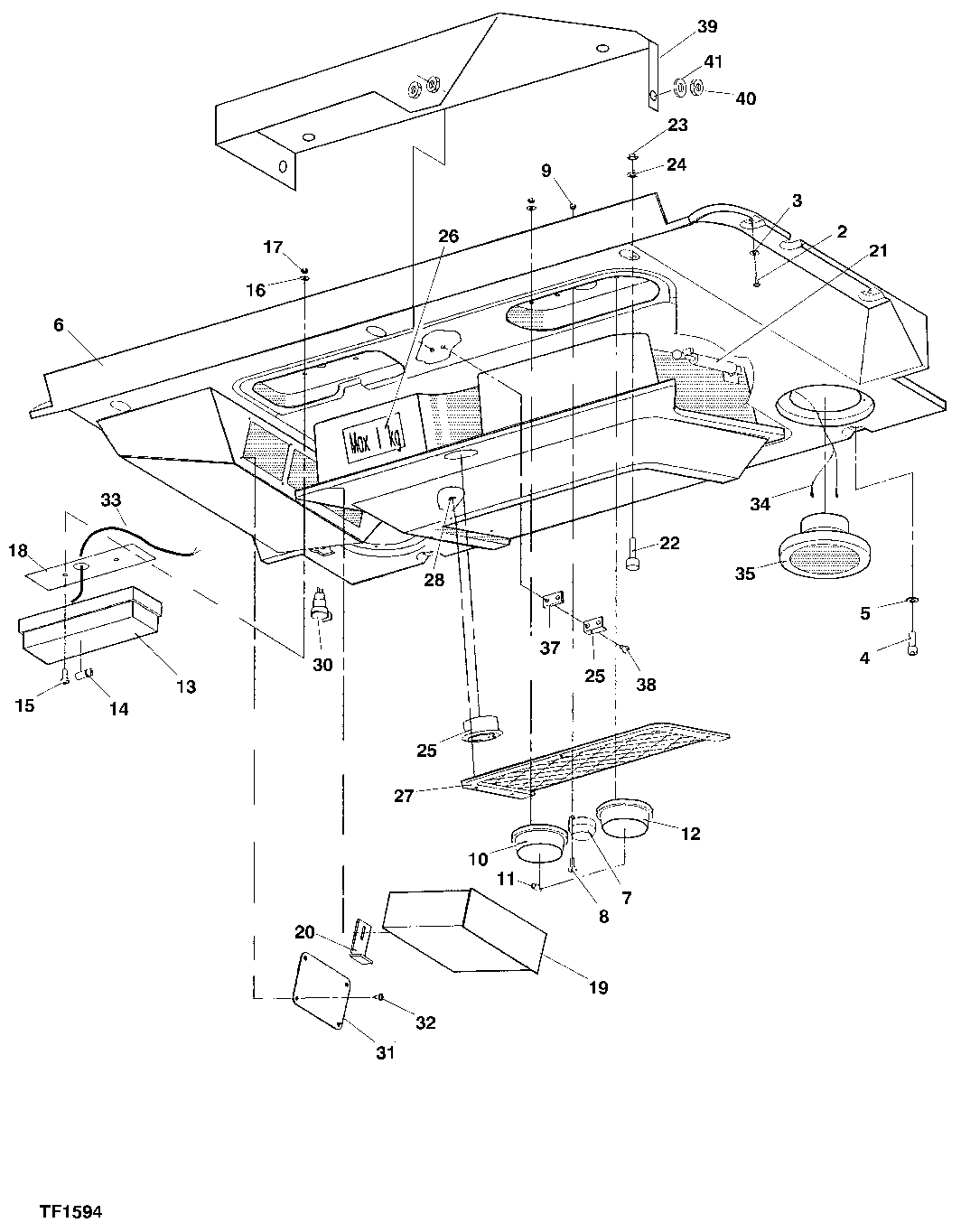

ROOF PANEL [01H22]

ROOF PANEL [01H22]

ROOF PANEL [01H22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ROOF PANEL [01H22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	F042787	7	SCREW	-
3	F031864	2	WASHER	-
4	F052655	1	SCREW	-
5	F042820	1	WASHER	-
6	F058382	1	PANEL	-
7	F046824	1	BUZZER	-
8	F003709	1	SCREW	-
9	F058383	1	LOCK NUT	-
10	F015472	1	REAR LIGHT	-
11	F005273	2	Bulb	-
12	F005200	1	LIGHT	-
13	F042805	1	LAMP	-
14	F058384	2	BULB	-
15	F003716	2	SCREW	-
16	F003337	2	WASHER	-
17	F003586	2	LOCK NUT	-
18	F058385	1	PLATE	-
19	F042798	1	RADIO	-
20	F058386	1	BRACKET	-
21	F058387	2	GAS OPERATED CYLINDER	-
22	F058388	2	STOP	-
23	F058389	2	NUT	-
24	F003337	2	WASHER	-
25	F058427	1	HANDLE	-
26	F058390	1	SIGN	-
27	F058370	1	BOX	-
28	F057600	5	RIVET	-
30	F042788	1	SOCKET	-
31	F058391	1	COVER	-
32	F058392	4	Screw	-
33	F058727	1	WIRING HARNESS	-
34	F057338	1	WIRING HARNESS	-
35	F005330	1	SPEAKER	-
37	F058393	1	BRACKET	-
38	F003712	2	SCREW	-
39	F058728	1	PANEL	-
40	F001490	2	NUT	-
41	F058729	6	WASHER	-
