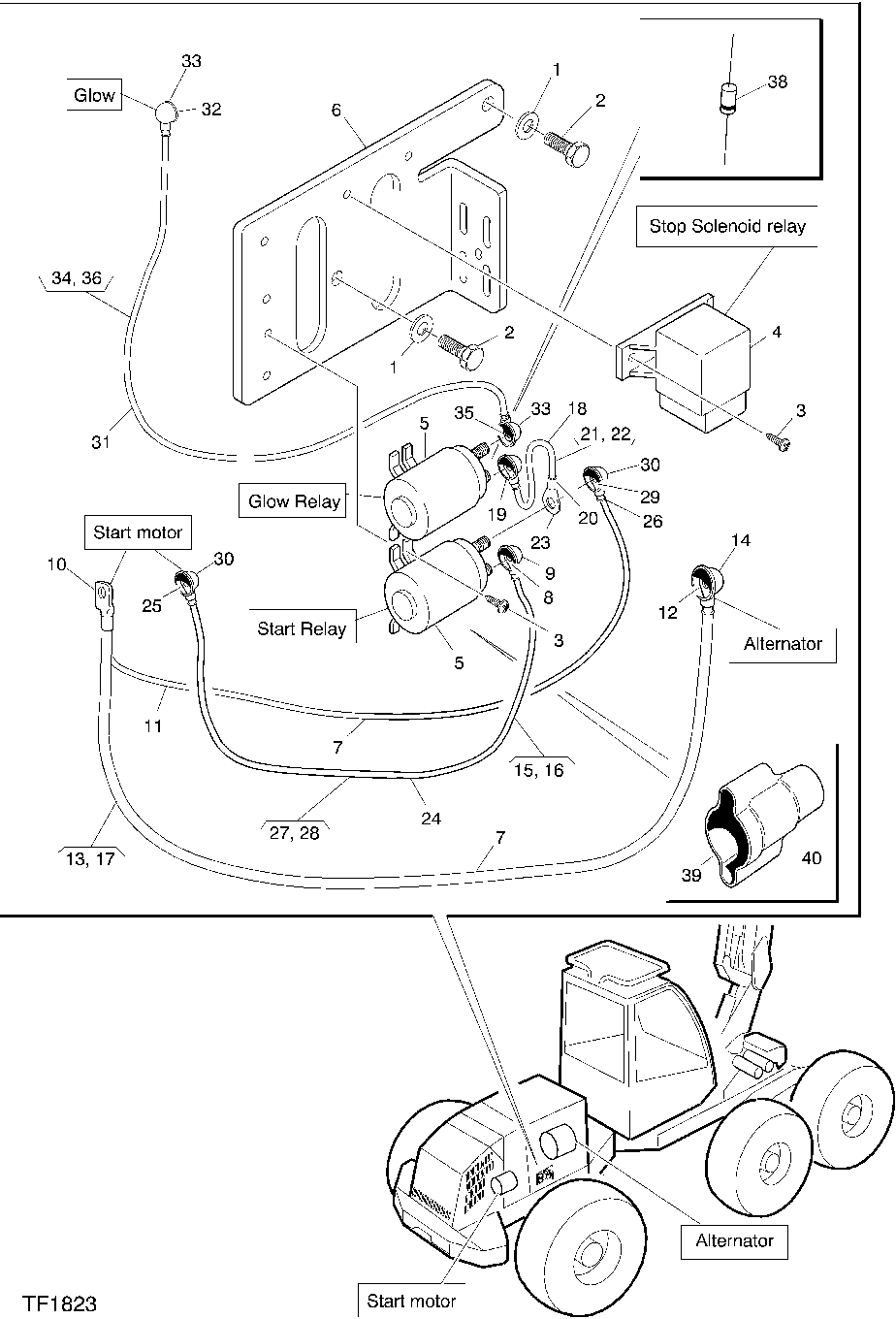

CABLE HARNESSES, START MOTOR AND ALTERNATOR [01F11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	2	WASHER	-
2	F003541	2	SCREW	-
3	F003711	6	SCREW	-
4	F005289	1	Relay	-
5	F027280	2	SOLENOID	-
6	F610850	1	SHEET	-
7	F603867	1	CABLE HARNESS	INCLUDES ITEMS 8-17
8	F043155	1	Elec. Connector Terminal	-
9	F015164	1	Guard	-
10	F043277	1	CABLE LUG	-
11	-	1	Part 11	-
12	F040311	1	CABLE LUG	-
13	-	1	Part 13	-
14	F033387	1	Guard	-
15	-	1	Part 15	-
16	-	1	Part 16	-
17	-	1	Part 17	-
18	F604530	1	CABLE	INCLUDES ITEMS 19-23
19	F015164	1	Guard	-
20	-	1	Part 20	-
21	-	1	Part 21	-
22	-	1	Part 22	-
23	F060336	2	Elec. Connector Terminal	-
24	F604442	1	CABLE	INCLUDES ITEMS 25-30
25	F040621	1	Elec. Connector Terminal	-
26	-	1	Part 26	-
27	-	1	Part 27	-
28	-	1	Part 28	-
29	F060336	1	Elec. Connector Terminal	-
30	F015164	2	Guard	-
31	F604438	1	CABLE	INCLUDES ITEMS 32-37
32	F040312	1	CABLE LUG	-
33	F015164	2	Guard	-
34	-	1	Part 34	-
35	F043155	1	Elec. Connector Terminal	-
36	-	1	Part 36	-
38	F013241	2	Diode	-
39	F052897	2	PROTECTION	-
40	F005335	2	Tie Band	-

CABLE HARNESSES, START MOTOR AND ALTERNATOR [01F11]
