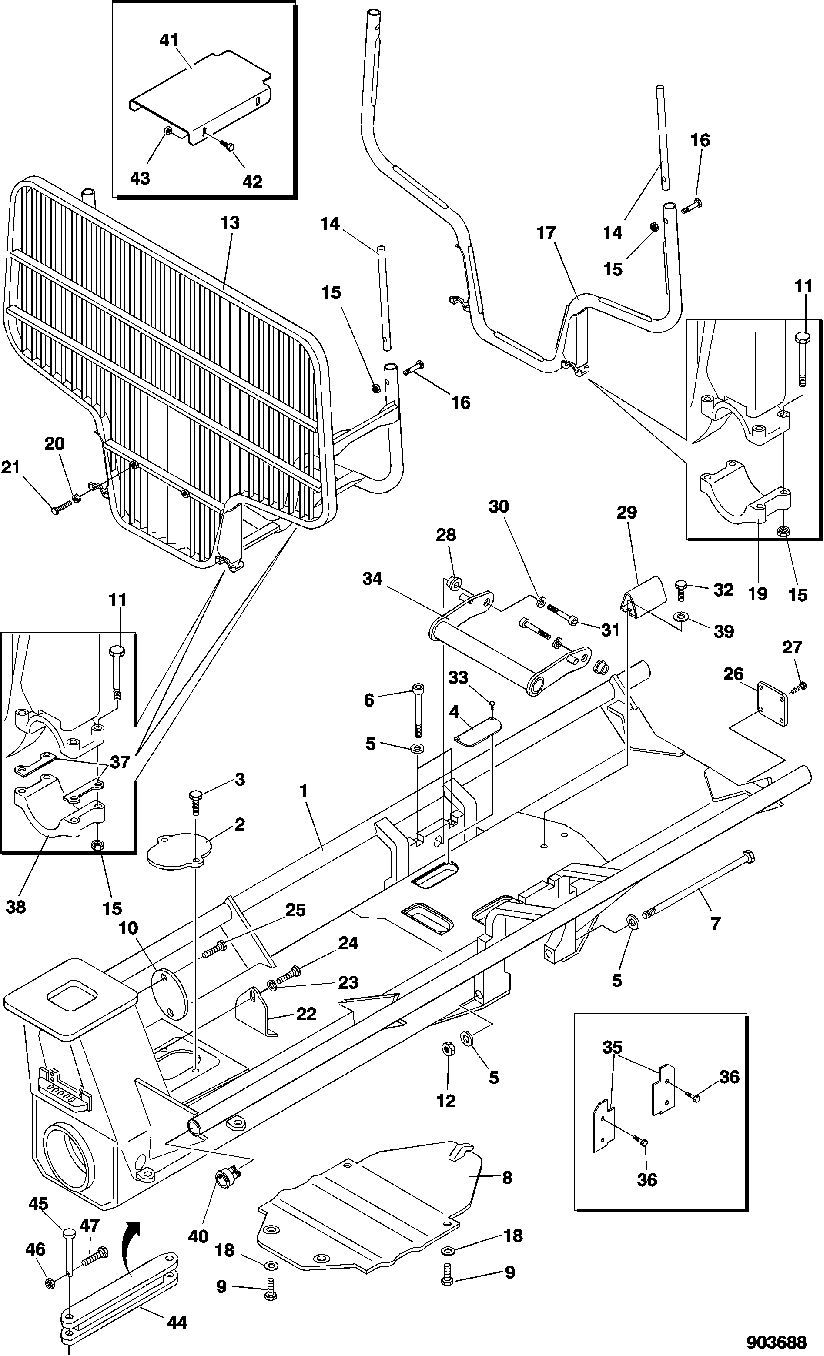

REAR FRAME, SHIELD PLATES, GATE, AND COMPONENTS [01F14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F613239	1	MAIN FRAME	4 WHEEL MACHINE
1	F613241	1	MAIN FRAME	6 WHEEL MACHINE
2	F032347	1	PLATE	-
3	F003415	2	SCREW	-
4	F614282	3	PLATE	-
5	F046573	8	Lock Washer	-
6	F044900	4	Screw	-
7	F055787	2	Screw	-
8	F612971	1	UNDERSHIELD	-
9	F003437	4	Cap Screw	-
10	F032641	1	COVER	-
11	F003446	40	SCREW	-
12	F055951	2	NUT	-
13	F601092	1	TIMBER GATE	WIDTH 2562MM
13	F615896	1	TIMBER GATE	WIDTH 2660MM
14	F619244	8	EXTENSION	L= 600
14	-	8	Part 17	L= 435
15	F035263	48	LOCK NUT	-
16	F026203	8	SCREW	-
17	F614292	3	STAKE	WIDTH 2660MM
17	F602317	3	STAKE	WIDTH 2562MM
18	F003341	4	WASHER	-
19	F032205	6	HOLDER	-
20	F003571	2	NUT	-
21	F030752	2	SCREW	-
22	F043034	1	PROTECTION	-
23	F003339	1	WASHER	-
24	F003531	1	SCREW	-
25	F011421	2	SCREW	-
26	F043710	1	PLATE	-
27	F003532	4	SCREW	-
28	F039929	2	SLEEVE	-
29	F613046	1	Support	-
30	F043300	2	WASHER	-
31	F043301	2	SCREW	-
32	F003557	2	SCREW	-
33	F003539	6	SCREW	-
34	F043850	1	HOLDER	-
35	F603310	4	Plate	4 WHEEL MACHINE ONLY
36	F003541	8	SCREW	4 WHEEL MACHINE ONLY
37	F032419	8	PLATE	-
38	F032207	4	HOLDER	-
39	F003342	2	WASHER	-
40	F600784	2	HOSE SUPPORT	EXTRA EQUIPMENT
41	F048929	1	COVER	-
42	F003543	4	SCREW	-
43	F003590	4	LOCK NUT	-
44	F619491	1	BAR	-
45	F061402	2	PIN	-
46	F003587	2	LOCK NUT	-
47	F003473	2	SCREW	-
