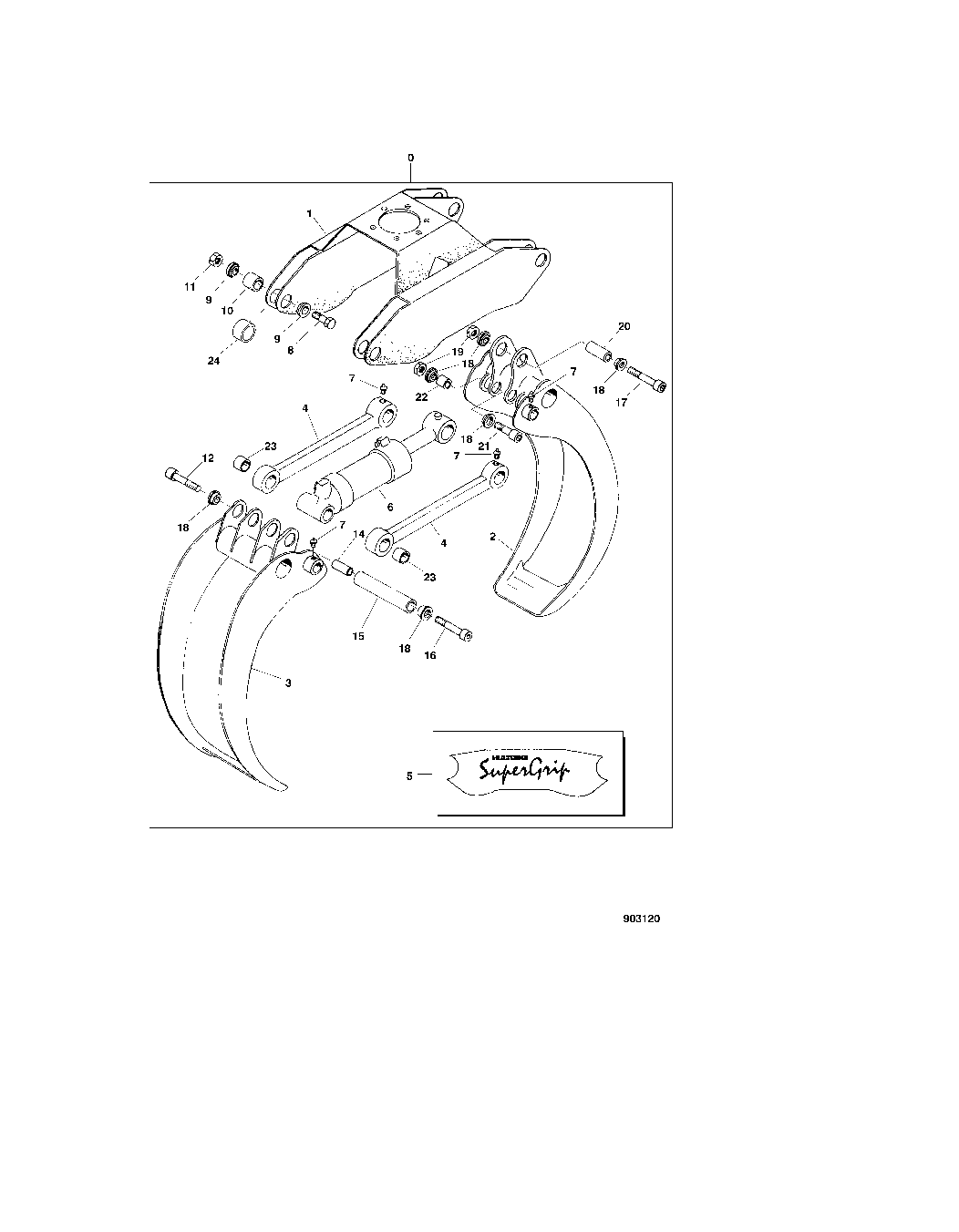

LOGLIFT GRAPPLE (HULTDINS GRIP 260) [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F026453	1	GRAPPLE	-
1	F038381	1	FRAME	-
2	F038383	1	JAW	-
3	F035503	1	JAW	-
4	F038366	2	BAR	-
5	F038384	2	TAPE	-
6	-	1	Part 7	SEE PAGE 3865/5
7	F003727	6	GREASE NIPPLE	-
8	F026685	4	SCREW	-
9	F035380	8	Washer	-
10	F038363	4	Pin Fastener	-
11	F026224	4	NUT	-
12	F030139	1	SCREW	-
14	F035377	1	Nut	-
15	F038378	1	Pin Fastener	-
16	F030139	1	SCREW	-
17	F038364	1	SCREW	-
18	F035375	8	Washer	-
19	F003569	3	NUT	-
20	F038377	1	Pin Fastener	-
21	F003445	2	SCREW	-
22	F038380	2	Pin Fastener	-
23	F035388	4	BUSHING	-
24	F038361	4	BUSHING	-

LOGLIFT GRAPPLE (HULTDINS GRIP 260) [02A22]

Нет текстового описания
