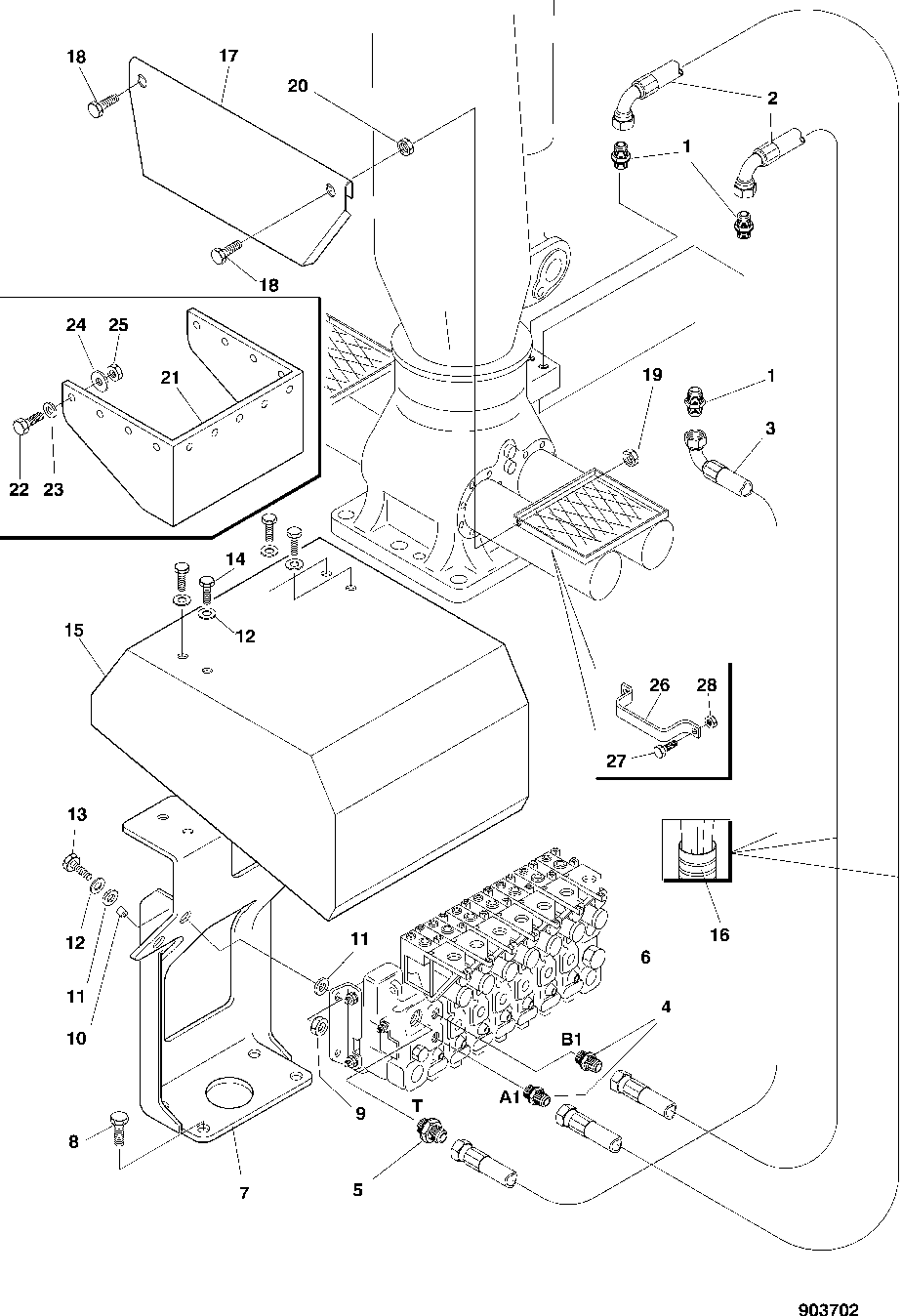

LOG LOADING ROTATOR HOSES AND CONTROL VALVE BRACKETS [01I16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	3	Part 1	SEE PAGE 3763/3
2	F013585	2	HOSE-ASSY	L= 2200
3	F038463	1	Hydraulic Hose	L= 2200
4	F005061	2	Fitting	-
5	F010919	1	NIPPLE	-
6	-	1	Part 6	SEE PAGE 3762/3
7	F048578	1	PLATE	-
8	F003531	4	SCREW	-
9	F003588	4	LOCK NUT	-
10	F044703	4	Bushing	-
11	F044704	8	WASHER	-
12	F003723	8	WASHER	-
13	F003536	4	SCREW	-
14	F003523	4	SCREW	-
15	F619239	1	COVER	-
16	F022519	1	Hose Guard	-
17	F037968	1	PROTECTION	-
18	F003536	2	SCREW	-
19	F003588	2	LOCK NUT	-
20	F003564	2	NUT	-
21	F603712	1	RUBBER PLATE	EXTRA EQUIPMENT
22	F003520	13	SCREW	EXTRA EQUIPMENT
23	F040936	13	WASHER	EXTRA EQUIPMENT
24	F008288	13	WASHER	EXTRA EQUIPMENT
25	F003586	13	LOCK NUT	EXTRA EQUIPMENT
26	F604185	2	HANDLE	-
27	F003524	4	SCREW	-
28	F003587	4	LOCK NUT	-

LOG LOADING ROTATOR HOSES AND CONTROL VALVE BRACKETS [01I16]
