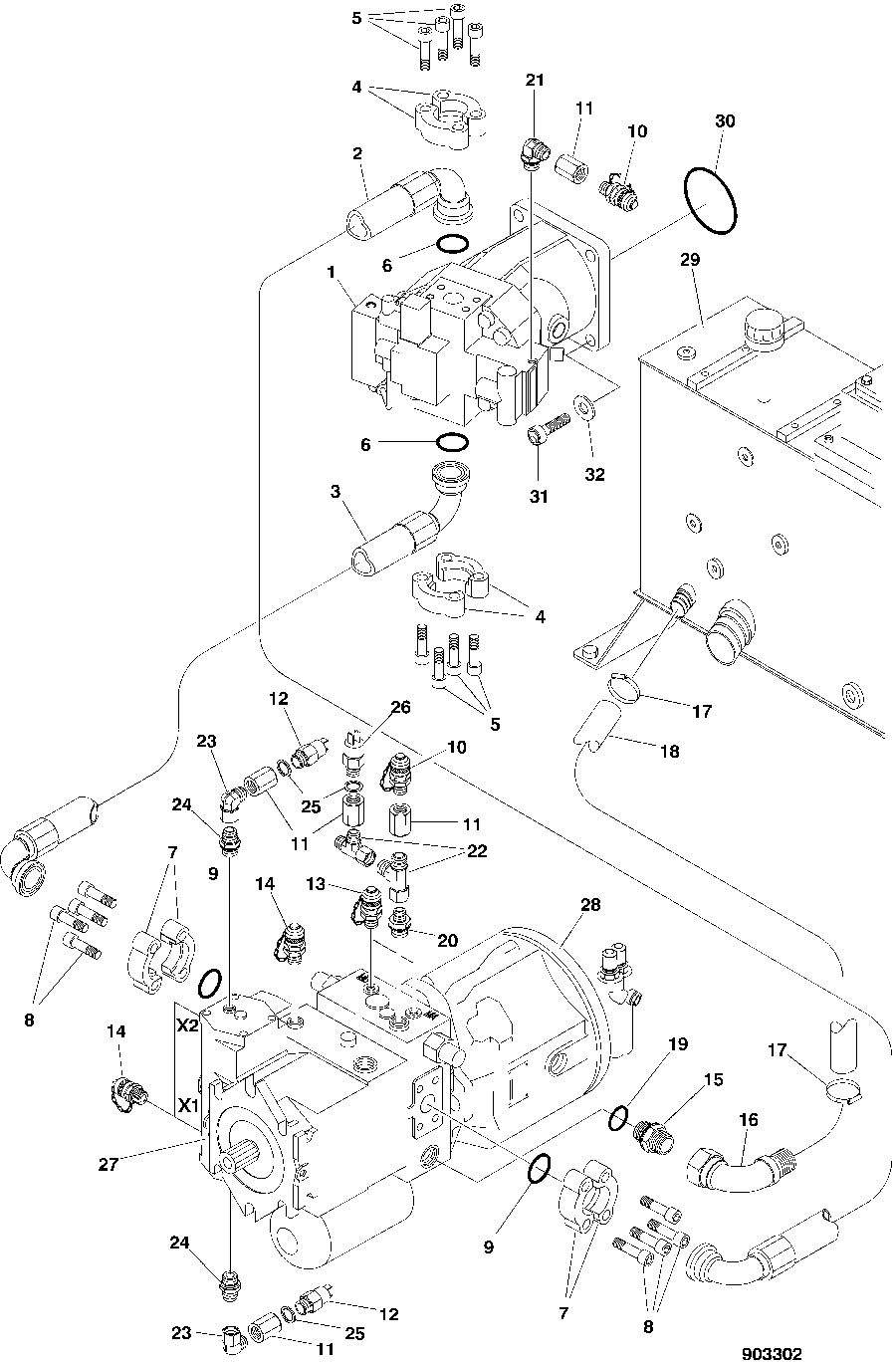

HYDROSTATIC DRIVE HOSES, FITTINGS, AND PLUMBING [01H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F057016	1	HYDRAULIC MOTOR	SEE PAGE 2167/3
2	F058288	1	HOSE-ASSY	L= 1200
3	F058289	1	HOSE-ASSY	L= 1250
4	F004405	4	Flange	-
5	F046593	8	CAP SCREW	-
6	F003762	2	O-RING	-
7	F002698	4	Half Clamp	-
8	F057300	8	CAP SCREW	-
9	F003761	2	O-RING	-
10	F023426	2	Fitting	-
11	F024364	5	Fitting	-
12	F058399	2	SWITCH-PRESSURE	IF MOUNTED
13	F057589	2	FITTING	-
14	F035204	3	MEASURING NIPPLE	-
15	F052041	1	Fitting	-
16	F024359	1	Tube	-
17	F045427	2	HOSE CLAMP	-
18	F057114	1	HOSE	-
19	F052662	1	O-Ring	-
20	F058290	1	Fitting	-
21	F022423	1	Fitting	-
22	F023535	2	Tee Fitting	-
23	F022417	2	Elbow Fitting	IF MOUNTED
24	F055404	2	Fitting	-
25	F005164	3	SEAL RING	-
26	F024434	1	SWITCH-PRESSURE	-
27	F058429	1	HYDRAULIC PUMP	SEE PAGE 2161/5
28	F058422	1	HYDRAULIC PUMP	SEE PAGE 2161/3
29	-	1	Part 29	SEE PAGE 2164/3
30	F057303	1	O-Ring	-
31	F026204	4	SCREW	-
32	F003342	4	WASHER	-

HYDROSTATIC DRIVE HOSES, FITTINGS, AND PLUMBING [01H16]
