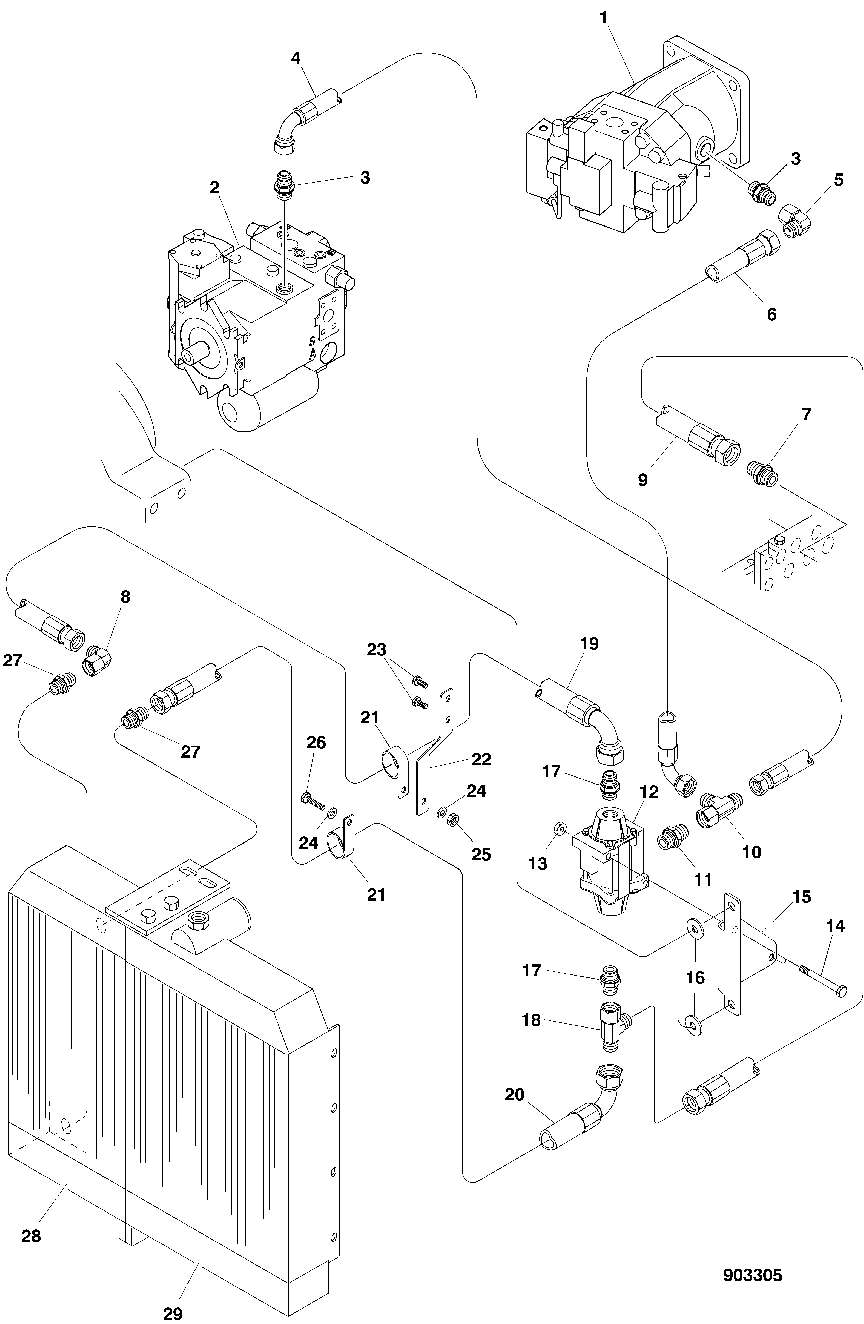

HYDRAULIC OIL COOLER HOSES, FITTINGS, AND COMPONENTS [01D07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2167/3
2	-	1	Part 2	SEE PAGE 2161/5
3	F004404	2	NIPPLE	-
4	F051563	1	HOSE-ASSY	L= 570
5	F011482	1	Fitting	-
6	F001505	1	HOSE-ASSY	L= 1500
7	F005065	1	NIPPLE	-
8	F005047	1	Elbow Fitting	-
9	F050876	1	HOSE-ASSY	L= 2750
10	F012532	1	Tee Fitting	-
11	F022782	1	FITTING	-
12	F062177	1	THERMOSTAT	-
13	F003587	2	LOCK NUT	-
14	F002046	2	SCREW	-
15	F048706	1	PLATE	-
16	F001626	2	WASHER	-
17	F005071	2	NIPPLE	-
18	F050850	1	TEE FITTING	-
19	F039535	1	HOSE-ASSY	L= 1500
20	F052714	1	HOSE-ASSY	L= 2050
21	F010967	2	Hose Support	-
22	F048651	1	PLATE	-
23	F003540	2	SCREW	-
24	F003339	2	WASHER	-
25	F003588	1	LOCK NUT	-
26	F003536	1	SCREW	-
27	F005095	2	NIPPLE	-
28	F056896	1	OIL COOLER	-
29	-	1	Part 29	SEE PAGE 0510/3

HYDRAULIC OIL COOLER HOSES, FITTINGS, AND COMPONENTS [01D07]

Нет текстового описания
