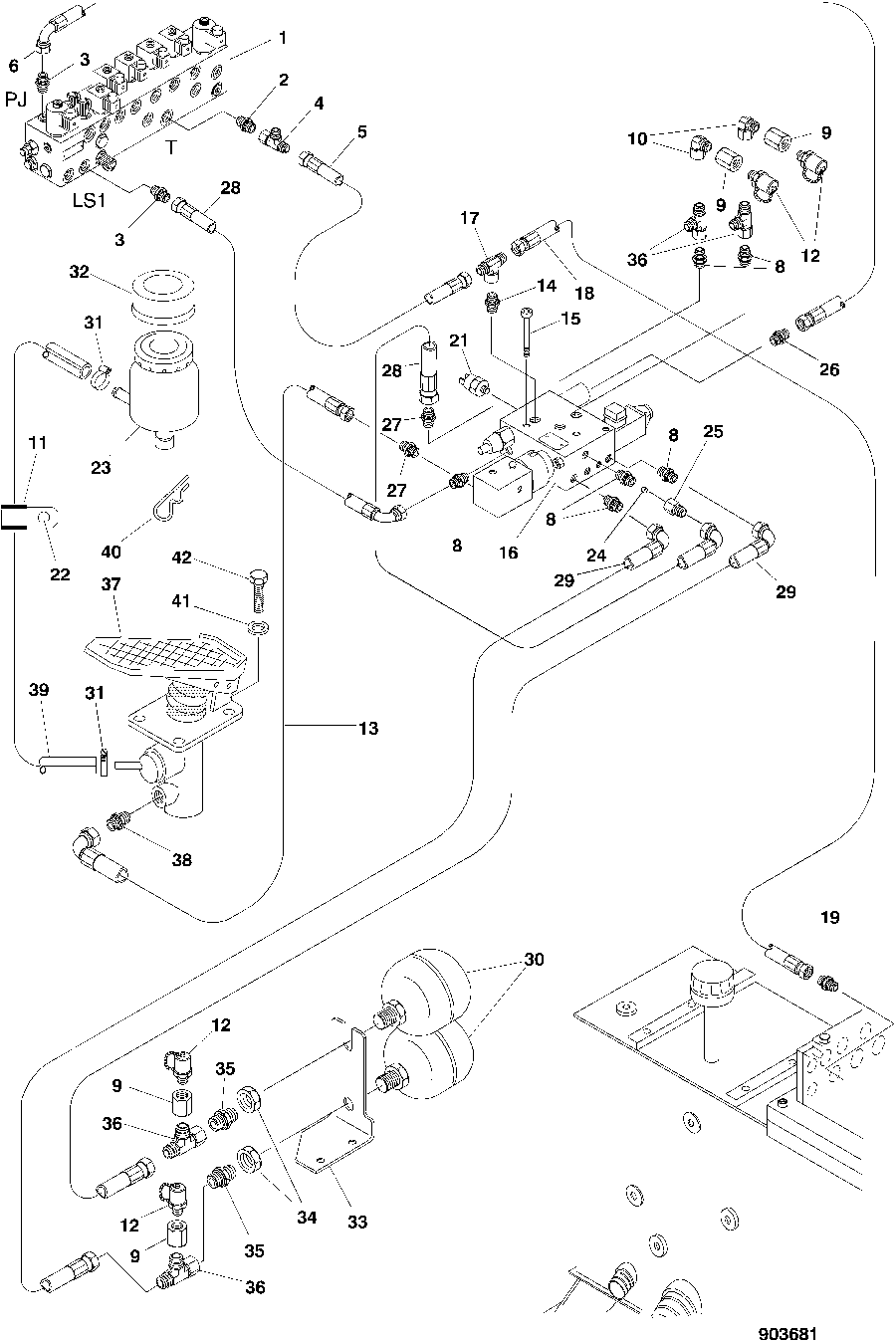

FRONT BRAKE HYDRAULIC HOSES, FITTINGS, AND COMPONENTS [01E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2162/3
2	F005060	1	Fitting	-
3	F005057	2	Fitting	-
4	F005073	1	Tee Fitting	-
5	F023021	1	HYDRAULIC HOSE - FABRICATE	L= 530
6	F039954	1	HOSE-ASSY	L= 900
8	F005101	6	Fitting	-
9	F024364	4	Fitting	-
10	F022417	2	Elbow Fitting	-
11	F012859	2	Hose Clamp	-
12	F023426	4	Fitting	-
13	F013533	1	Hydraulic Hose	L= 1400
14	F013550	1	Fitting	-
15	F050210	2	SCREW	-
16	-	1	Part 15	SEE PAGE 1062/3
17	F031738	1	Tee Fitting	-
18	F025511	1	Hydraulic Hose	L= 1800
19	F005059	1	Fitting	-
21	F036434	1	SWITCH-PRESSURE	-
22	F020748	1	SCREW	-
23	F024371	1	Tank	-
24	F004626	1	Orifice	-
25	F040264	1	Fitting	-
26	F022423	1	Fitting	-
27	F038293	2	Fitting	-
28	F027311	2	HOSE-ASSY	L= 550
29	F051566	2	HOSE-ASSY	L= 650
30	F001509	2	Hydraulic Accumulator	-
31	F021722	2	Hose Clamp	-
32	F034363	1	PLUG	-
33	F048691	1	PLATE	-
34	F001090	2	Nut	-
35	F005056	2	Fitting	-
36	F023535	4	Tee Fitting	-
37	F049065	1	PEDAL	SEE PAGE 1015/3
38	F038293	1	Fitting	-
39	F053489	1	HOSE	-
40	F010937	1	SPLINE	-
41	F007709	4	Lock Washer	-
42	F003528	4	SCREW	-

FRONT BRAKE HYDRAULIC HOSES, FITTINGS, AND COMPONENTS [01E03]
