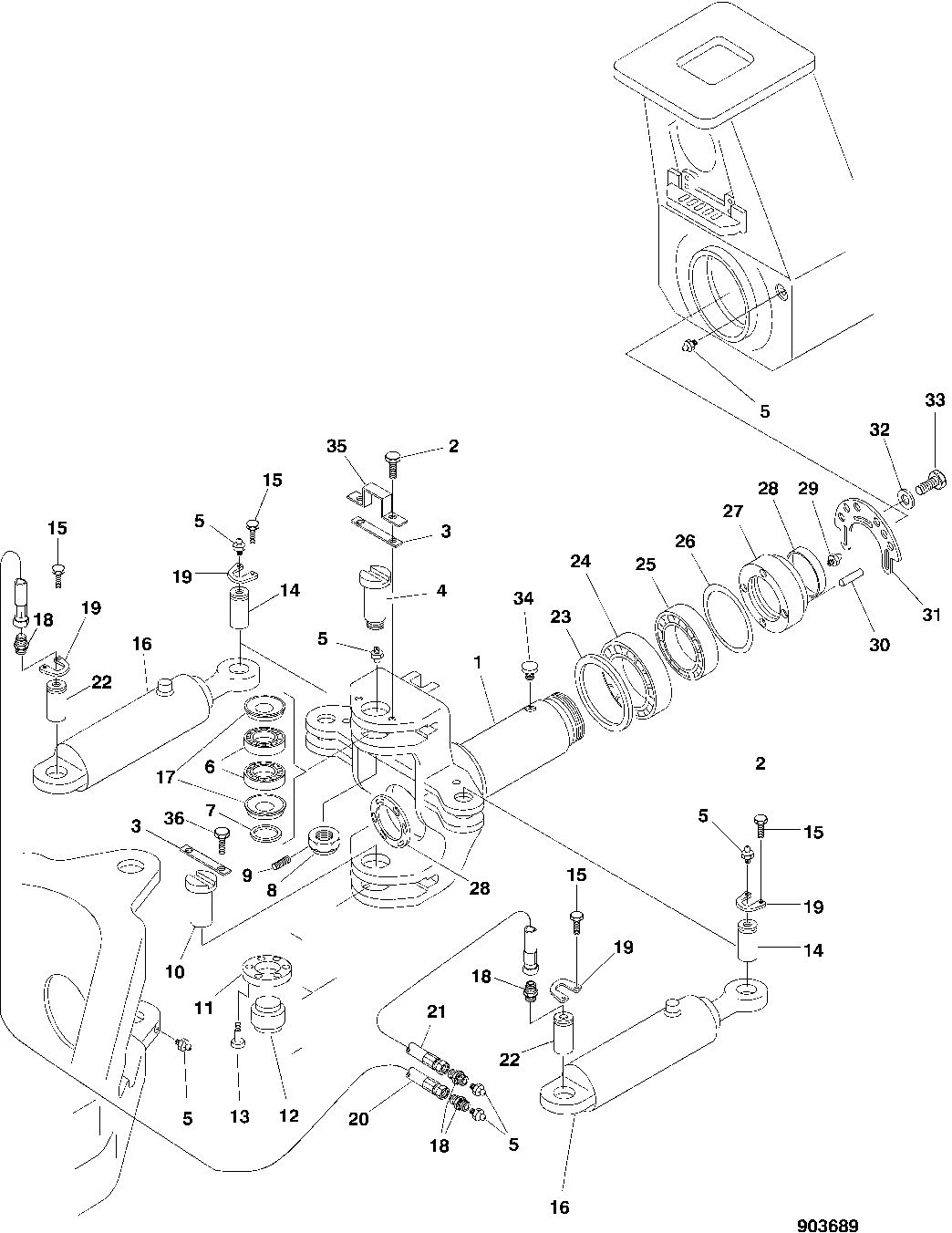

FRAME PIVOT CYLINDERS, UNIVERSAL JOINT, AND COMPONENTS [01F16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F602431	1	MIDDLE JOINT	-
2	F003533	2	SCREW	-
3	F022031	2	Wedge	-
4	F032277	1	PIVOT PIN	-
5	F003730	6	GREASE NIPPLE	-
6	F011424	2	Bearing	-
7	F032285	1	RING	-
8	F032279	1	NUT	-
9	F033640	1	SET SCREW	-
10	F032278	1	PIVOT PIN	-
11	F022048	1	FLANGE	-
12	F023424	1	SPHERICAL BEARING -	-
13	F026695	6	SCREW	-
14	F602438	2	PIVOT PIN	-
15	F003531	4	SCREW	-
16	F033052	2	CYLINDER	SEE PAGE 0965/3
17	F033633	2	SEAL	-
18	F023633	4	NIPPLE	-
19	F602448	4	FASTENING PLATE	-
20	F028378	1	HOSE-ASSY	L= 1000
21	F024346	1	Hydraulic Hose	L= 550
22	F602475	2	PIVOT PIN	-
23	F050794	1	SEAL RING	-
24	F033363	1	ROLLER BEARING	-
25	F023420	1	ROLLER BEARING	-
26	F033362	1	SEAL	-
27	F032243	1	NUT	-
28	F003683	1	SEAL RING	-
29	F003728	1	GREASE NIPPLE	-
30	F011431	4	SPRING PIN	-
31	F032244	1	PLATE	-
32	F003338	3	WASHER	-
33	F003522	3	SCREW	-
34	F013637	1	PLUG	-
35	F048872	1	PLATE	-
36	F003532	2	SCREW	-

FRAME PIVOT CYLINDERS, UNIVERSAL JOINT, AND COMPONENTS [01F16]
