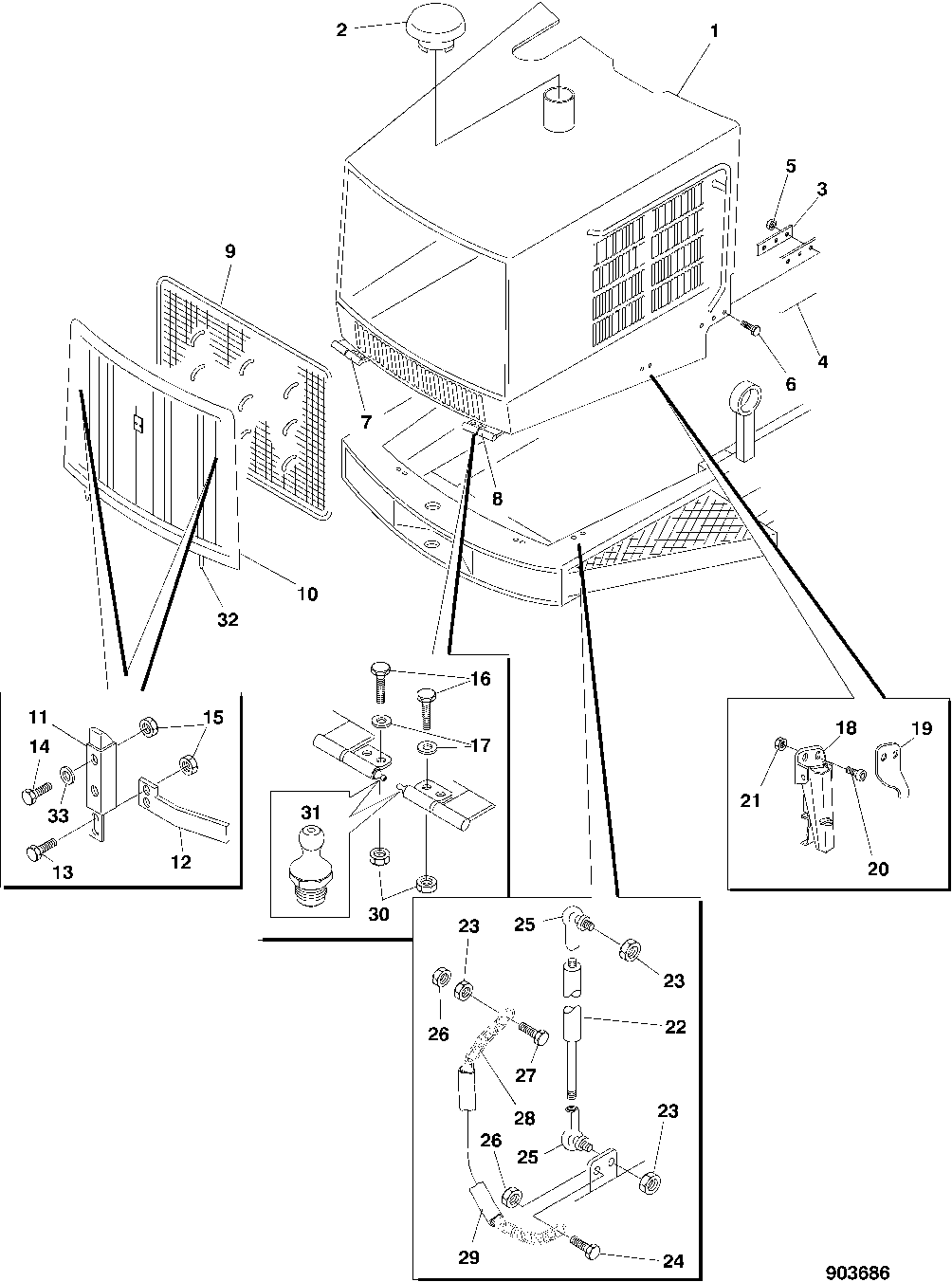

ENGINE HOOD MOUNTING GUARD, GRATE, AND COMPONENTS [01H02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F619222	1	HOOD	INCL ITEM 9,10
2	F004522	1	FILTER CUP	-
3	F048909	1	PLATE	-
4	F048910	1	RUBBER PLATE	-
5	F024627	3	NUT	-
6	F003520	3	SCREW	-
7	F048798	1	HINGE	INCL ITEM 31
8	F048800	1	HINGE	INCL ITEM 31
9	F037774	1	NET	-
10	F619746	1	GRATE	INCL ITEMS 11-15,32,33
11	F002520	2	Lock	-
12	F600901	1	LEVER	LEFT
12	F600930	1	LEVER	RIGHT
13	F017756	4	SCREW	-
14	F020765	4	SCREW	-
15	F024627	8	NUT	-
16	F003480	4	SCREW	-
17	F003339	8	WASHER	-
18	F003876	2	Catch	-
19	F003877	2	Spring	-
20	F003514	4	SCREW	-
21	F003585	4	LOCK NUT	-
22	F043678	1	GAS SPRING	-
23	F003587	3	LOCK NUT	-
24	F003524	2	SCREW	-
25	F044098	2	BALL JOINT	-
26	F003563	4	NUT	-
27	F003526	2	SCREW	-
28	F043682	1	CHAIN	-
29	F038046	2	PROTECTION HOSE	-
30	F003588	4	LOCK NUT	-
31	F003728	2	GREASE NIPPLE	-
32	F600859	2	PIN	-
33	F031864	4	WASHER	-
