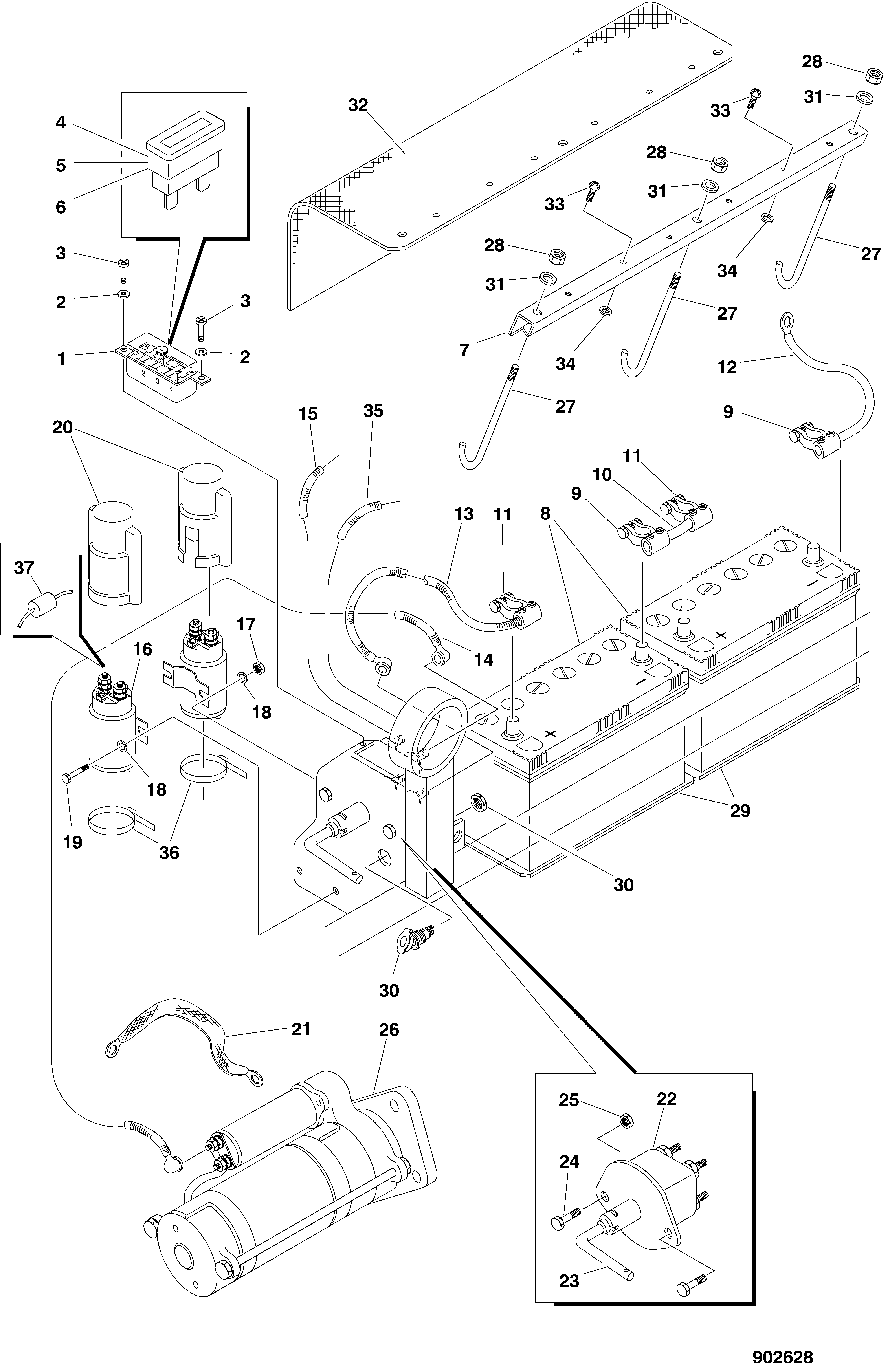

BATTERIES, MAIN SWITCH, FUSE BOX, AND ELECTRIC COMPONENTS [01E19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F052895	1	Fuse Box	-
2	F015008	2	WASHER	-
3	F003706	2	SCREW	-
4	F005284	1	FUSE	10A
5	F005285	2	FUSE	15A
6	F001556	1	FUSE	20A
7	F048895	1	FASTENING	-
8	F055215	2	BATTERY	-
9	F034840	2	CABLE LUG	-
10	F046197	1	CABLE	INCL ITEMS 9,11
11	F034841	2	CABLE LUG	-
12	F009354	1	Wiring Harness	INCL ITEM 9
13	F039042	1	CABLE	INCL ITEM 11
14	F024188	1	CABLE	-
15	-	1	Part 15	SEE PAGE 1674/3 ITEM 10
16	F027280	2	SOLENOID	-
17	F003585	1	LOCK NUT	-
18	F010721	2	WASHER	-
19	F003516	1	SCREW	-
20	F052897	2	PROTECTION	-
21	F046205	1	CABLE	-
22	F010909	1	Switch	-
23	F015012	1	HAND LEVER	-
24	F003524	2	SCREW	-
25	F003587	2	LOCK NUT	-
26	-	1	Part 26	SEE ENGINE SECTION
27	F048901	3	ROD	-
28	F003587	3	LOCK NUT	-
29	F048903	2	RUBBER PLATE	-
30	F027042	1	Socket	-
31	F003338	3	WASHER	-
32	F048902	1	RUBBER PLATE	-
33	F040943	6	SCREW	-
34	F031864	6	WASHER	-
35	F048713	1	CABLE HARNESS	SEE PAGE 1674/3
36	F005335	2	Tie Band	-
37	F005332	2	DIODE	-

BATTERIES, MAIN SWITCH, FUSE BOX, AND ELECTRIC COMPONENTS [01E19]
