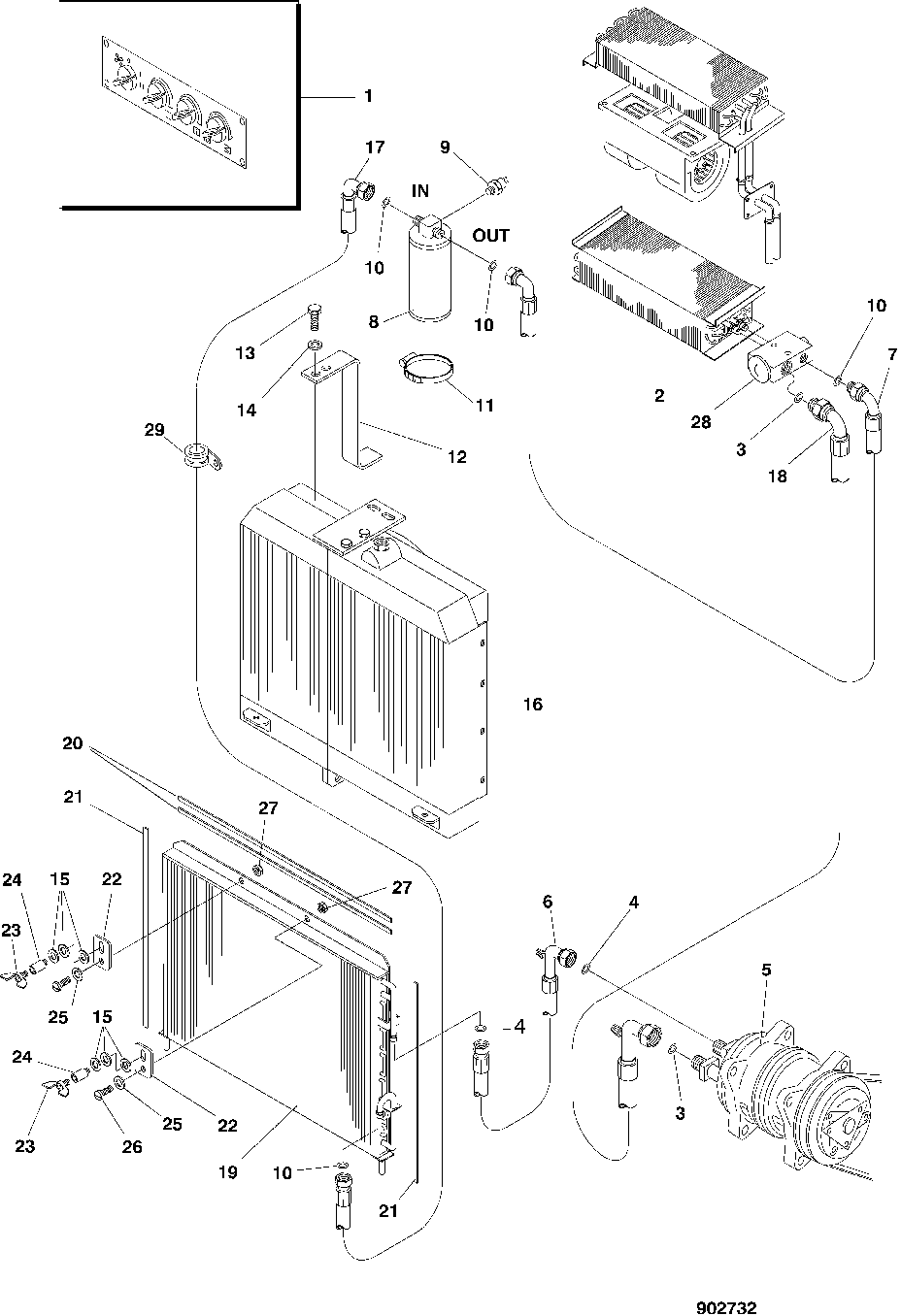

AIR CONDITIONING HOSES, CORE, AND COMPONENTS [01G21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 1831/5
2	F053749	1	CELL	-
3	F025508	2	O-RING	-
4	F025507	2	O-RING	-
5	-	1	Part 5	SEE PAGE 1832/5
6	F046122	1	REFRIGERANT HOSE	L= 2100
7	F604562	1	HOSE-ASSY	L= 2650
8	F052188	1	RECEIVER-DRYER	-
9	F026760	1	PRESSURE SWITCH	-
10	F025506	4	O-RING	-
11	F003679	1	HOSE CLAMP	-
12	F048836	1	PLATE	-
13	F003536	1	SCREW	-
14	F003723	1	WASHER	-
15	F003722	6	WASHER	-
16	-	1	Part 16	SEE PAGE 0510/3
17	F046121	1	REFRIGERANT HOSE	L= 2100
18	F604563	1	HOSE-ASSY	L= 2150
19	F032381	1	CONDENSOR	-
20	F039816	2	SEALING TAPE	-
21	F039817	2	SEALING TAPE	-
22	F039820	2	HOLDER	-
23	F002592	2	WING NUT	-
24	F008261	2	STOP SCREW	-
25	F008262	2	Lock Washer	-
26	F003322	2	SCREW	-
27	F003585	2	LOCK NUT	-
28	F056169	1	Spool Valve	-
29	F053301	1	Holder	-

AIR CONDITIONING HOSES, CORE, AND COMPONENTS [01G21]

Нет текстового описания
