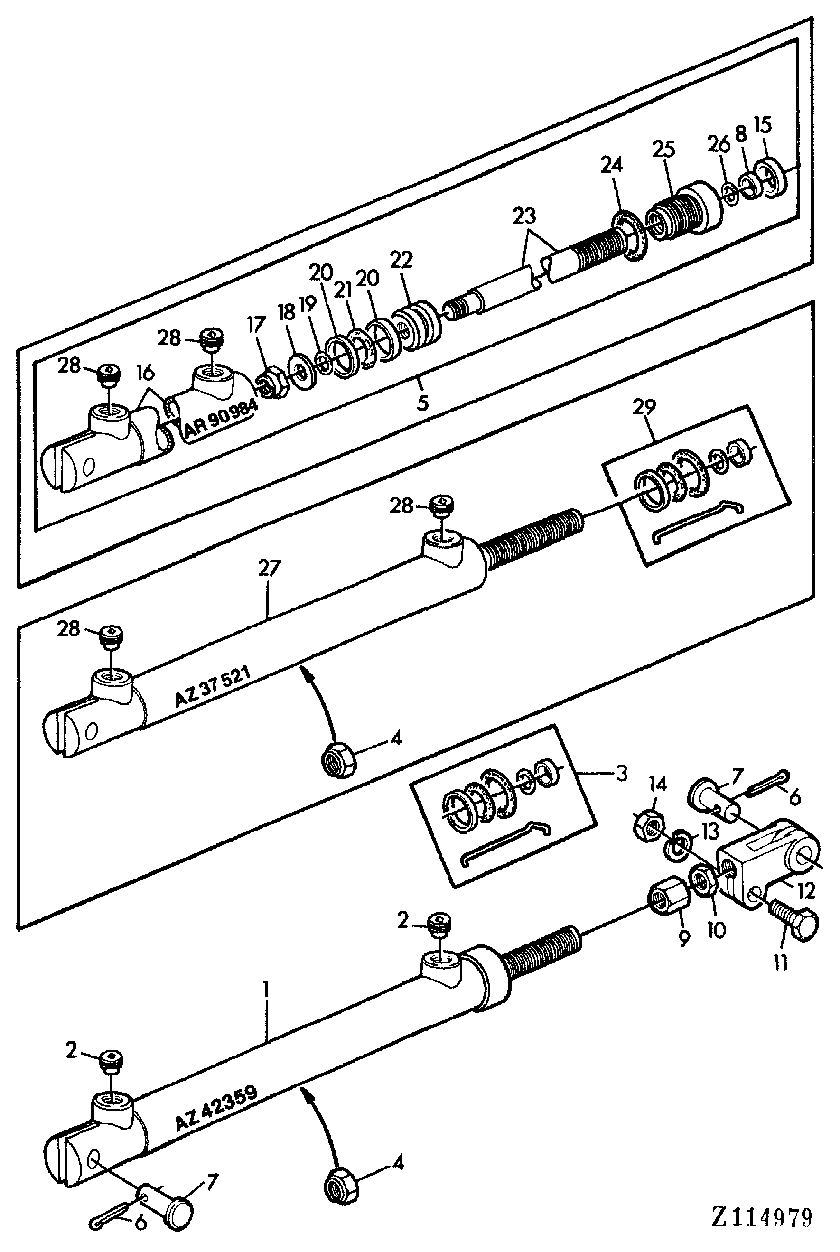

VARIABLE GROUND SPEED DRIVE CYLINDER [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ42359	1	HYDRAULIC CYLINDER	(SUB FOR AZ37521)
2	Z53327	2	APERTURE	(FOR AZ42359)
3	AZ42360	1	SEAL KIT	(FOR AZ42359)
4	Z47520	1	LOCK NUT	-
5	AR90984	1	HYDRAULIC CYLINDER	(ORD AZ37521)
6	11M7014	2	COTTER PIN	3X25MM
7	P43548	2	PIN FASTENER	-
8	-	1	Part 8	(ORD AZ37831)
9	Z53238	1	NUT	(SUB FOR H33093, Z45433)
10	14H346	1	Nut	1/2"
11	19M7382	1	Cap Screw	M10X40
12	H11219	1	YOKE	-
12	Z11619	1	YOKE	-
13	12M7013	1	LOCK WASHER	10MM
14	14M7140	1	Nut	M10
15	-	1	Part 16	(ORD AZ37831)
16	-	1	Part 17	NSEP (ORD AZ37521)
17	R69692	1	LOCK NUT	-
18	24M3739	1	Washer	8X16X2MM
19	-	1	Part 20	(ORD AZ37831)
20	-	2	Part 21	(ORD AZ37831)
21	-	1	Part 22	(ORD AZ37831)
22	-	1	Part 23	NSEP (ORD AZ37521)
23	-	1	Part 24	NSEP (ORD AZ37521)
24	-	1	Part 25	(ORD AZ37831)
25	-	1	Part 26	NSEP (ORD AZ37521)
26	-	1	Part 27	(ORD AZ37831)
27	AZ37521	1	HYDRAULIC CYLINDER	(ORD AZ42359) (SUB FOR AR90984)
28	Z42512	2	APERTURE	ID = 0,5 MM (FOR AR90984, AZ37521)
29	AZ37816	1	SEAL KIT	KIT (FOR AZ37521)
..	AZ37831	1	GASKET KIT	KIT, INCL KEYS 8,14,15,19-21,24,26 (FOR AR90984)

VARIABLE GROUND SPEED DRIVE CYLINDER [02G05]

Нет текстового описания
