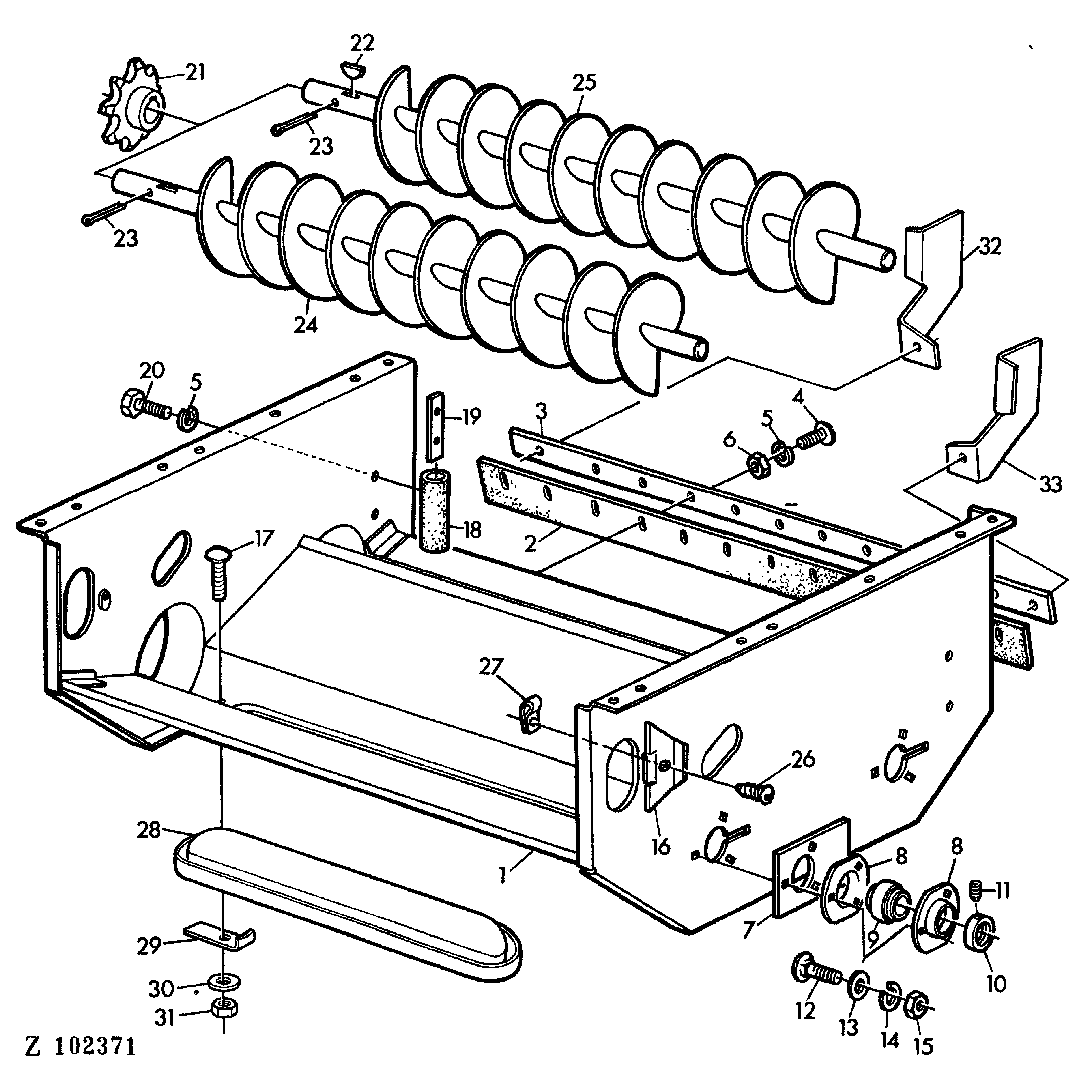

TAILINGS AND CLEAN GRAIN AUGER HOUSING [04G03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ23181	1	CASE	-
2	Z20157	1	GASKET	-
3	Z35556	1	REINFORCEMENT	-
4	21M7031	10	SCREW	M6X15
5	12M7012	16	LOCK WASHER	6MM
6	14M7027	10	NUT	M6
7	Z20198	2	HOLDER	-
8	P47232	4	PRESSED FLANGED HOUSING	-
9	JD39105	2	BALL BEARING	-
10	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 11
11	AZ19843	2	SET SCREW	KIT
12	03M7054	6	Bolt	M8X20
13	24M7036	6	Washer	9MM
14	12M7008	6	LOCK WASHER	8MM
15	14M7029	6	Nut	M8
16	Z22335	2	FLAP	-
17	03M7160	4	BOLT	M8X35
18	Z25904	2	HOSE	-
19	Z25903	2	STRAP	-
20	19M7159	4	CAP SCREW	M6X15
21	Z10997	2	CHAIN SPROCKET	Z = 8
21	Z11212	2	DRIVE SPROCKET	(C) Z = 8
22	26M4228	2	Shaft Key	8X11MM
23	11M7034	2	Cotter Pin	5X65MM
24	AZ10104	1	AUGER	(A)
24	AZ33385	1	AUGER	(A) (C)
25	AZ33386	1	AUGER	(B) (C)
25	AZ10106	1	AUGER	(B)
26	37M7009	2	SCREW	5,5X10MM
27	Z20443	2	NUT	-
28	Z34303	2	COVER	-
29	Z34294	4	HOLDER	-
30	24M7040	4	Washer	11MM
31	14M7166	4	Lock Nut	M8
32	Z35908	1	GUARD	RH
33	Z35907	1	GUARD	LH

TAILINGS AND CLEAN GRAIN AUGER HOUSING [04G03]
