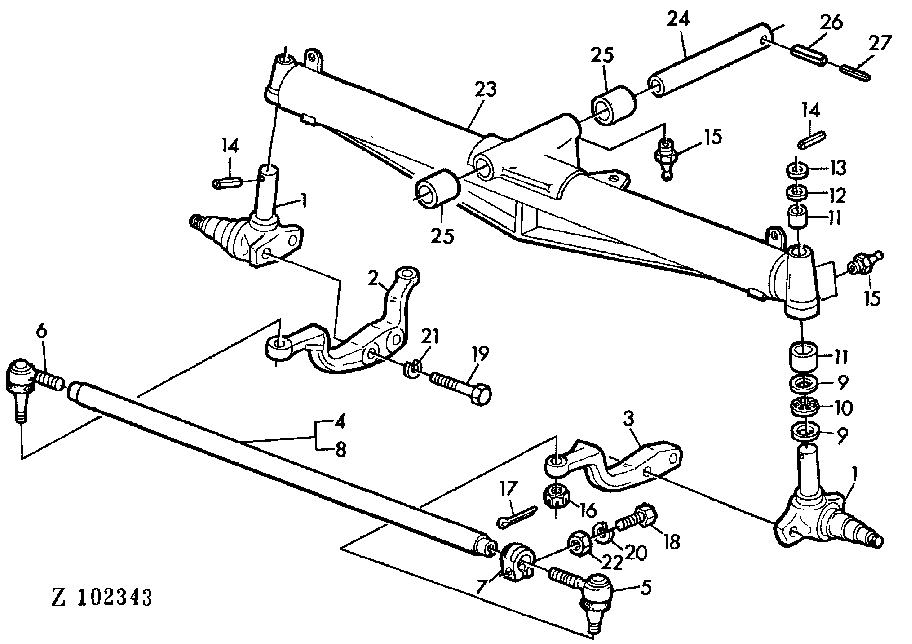

SPINDLE KNUCKLE AND REAR AXLE, STANDARD [02D03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29047	2	KNUCKLE	-
2	Z10601	1	LEVER	RH
3	Z10598	1	LEVER	LH
4	AZ17698	1	TIE ROD	ASSY, INCL KEYS 5-8,18,20,22
5	AZ10850	1	BALL JOINT	LH, INCL KEY 16
6	AZ10851	1	BALL JOINT	(A) RH, INCL KEY 16
7	Z29505	2	CLAMP	-
8	Z29077	1	TIE ROD	-
9	JD39128	4	Thrust Bearing	-
10	JD39129	2	NEEDLE BEARING	-
11	Z27522	4	Bushing	-
12	Z27524	1	SHIM	TK = 2 MM
13	Z27523	1	WASHER	TK = 0,5 MM
14	34M3871	2	Spring Pin	6X55MM
15	58M5573	3	Lubrication Fitting	M6X1
16	14M7177	2	NUT	M12X1,5
17	11M7014	2	COTTER PIN	3X25MM
18	19M7323	2	Cap Screw	M8X40
19	19M7416	4	Cap Screw	M18X75
20	12M7008	2	LOCK WASHER	8MM
21	12M5846	4	LOCK WASHER	18MM
22	14M7029	2	Nut	M8
23	AZ33071	1	REAR AXLE	-
24	Z21596	1	KINGPIN	-
25	Z21575	2	BUSHING	-
26	34M7048	1	Spring Pin	8X45MM
27	34M7036	1	Spring Pin	5X45MM

SPINDLE KNUCKLE AND REAR AXLE, STANDARD [02D03]
