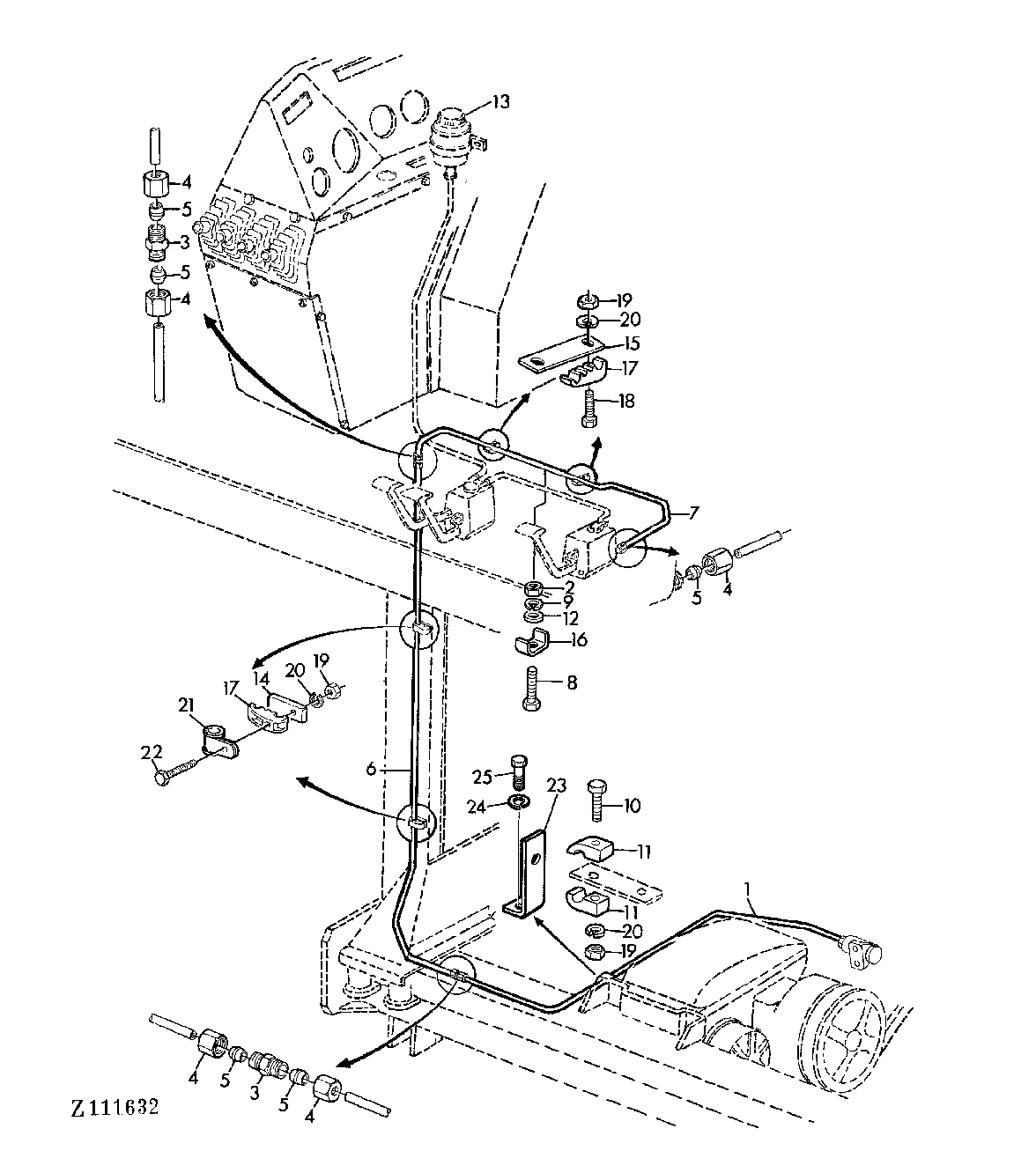

OIL LINES(CLUTCH)HYDRAULIC TRANS.BRAKE [02A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ35801	1	OIL LINE	-
1	AZ28110	1	OIL LINE	-
2	14M7297	1	Nut	M5
3	Z32960	2	COUPLING	-
4	Z32974	6	TUBE NUT	-
5	Z32995	6	SLEEVE FITTING	-
6	AZ22228	1	OIL LINE	-
7	AZ23935	1	OIL LINE	-
8	19M7317	1	Screw	M5X30
9	12M7011	1	LOCK WASHER	5MM
10	19M7320	1	Cap Screw	M6X40
11	Z34861	2	Clamp	-
12	24M7027	1	Washer	5,3MM
13	-	1	Part 14	SECTION 60
14	Z30667	2	PLATE	-
15	Z34959	2	STRAP	-
16	Z30603	1	CLAMP	-
17	Z30668	2	CLAMP	-
18	19M7177	1	Cap Screw	M6X35
19	14M7027	1	NUT	M6
20	12M7012	1	LOCK WASHER	6MM
21	Z22067	1	Clamp	-
22	19M7547	1	Cap Screw	M6X55
23	Z42189	1	RETAINER	AR
24	12M7008	1	LOCK WASHER	AR, 8MM
25	19H2127	1	Cap Screw	AR, 5/16"X7/8"

OIL LINES(CLUTCH)HYDRAULIC TRANS.BRAKE [02A22]

Нет текстового описания
