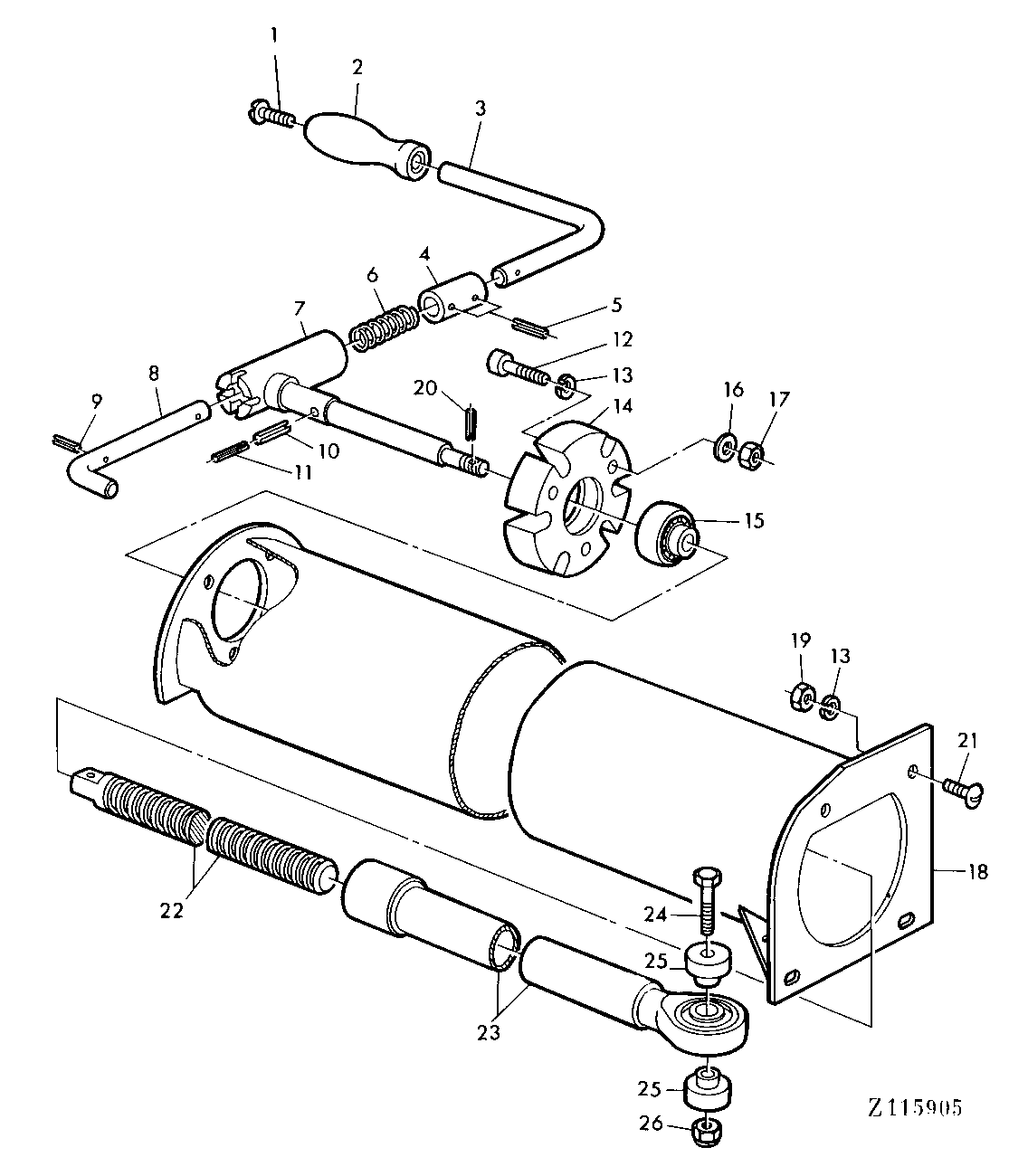

MECHANICAL SWING UNLOADING AUGER [04H19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7087	1	BOLT	M6X12
2	Z43760	1	GRIP	-
3	Z43755	1	CRANK	-
4	Z43800	1	COUPLING	-
5	34M7010	1	Spring Pin	3X18MM
6	288SE	1	SPRING	-
7	AZ33756	1	CRANK	-
8	Z43799	1	PIN FASTENER	-
9	34M7029	1	Spring Pin	4X30MM
10	34M7065	1	Spring Pin	8X32MM
11	34M7062	1	Spring Pin	5X32MM
12	19M7657	1	Screw	M8X1,25X25
13	12M7008	1	LOCK WASHER	8MM
14	Z11823	1	BEARING HOUSING W/ BEARING	(SUB FOR Z11481)
15	JD39108	1	BALL BEARING	-
16	24M7095	1	Washer	8,4MM
17	14M7166	1	Lock Nut	M8
18	AZ33758	1	PIPE	-
19	14M7029	1	Nut	M8
20	34M7030	1	Spring Pin	5X20MM
21	21M7081	1	SCREW	M8X15
22	Z43829	1	SHAFT	-
23	AZ33757	1	PITMAN	-
24	19M7481	1	Cap Screw	M16X80
25	Z43742	2	BUSHING	-
26	14M7170	1	Lock Nut	M16

MECHANICAL SWING UNLOADING AUGER [04H19]
