GRAIN TANK-UPPER SECTION [04H07]

GRAIN TANK-UPPER SECTION [04H07]

GRAIN TANK-UPPER SECTION [04H07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAIN TANK-UPPER SECTION [04H07]

Нет текстового описания

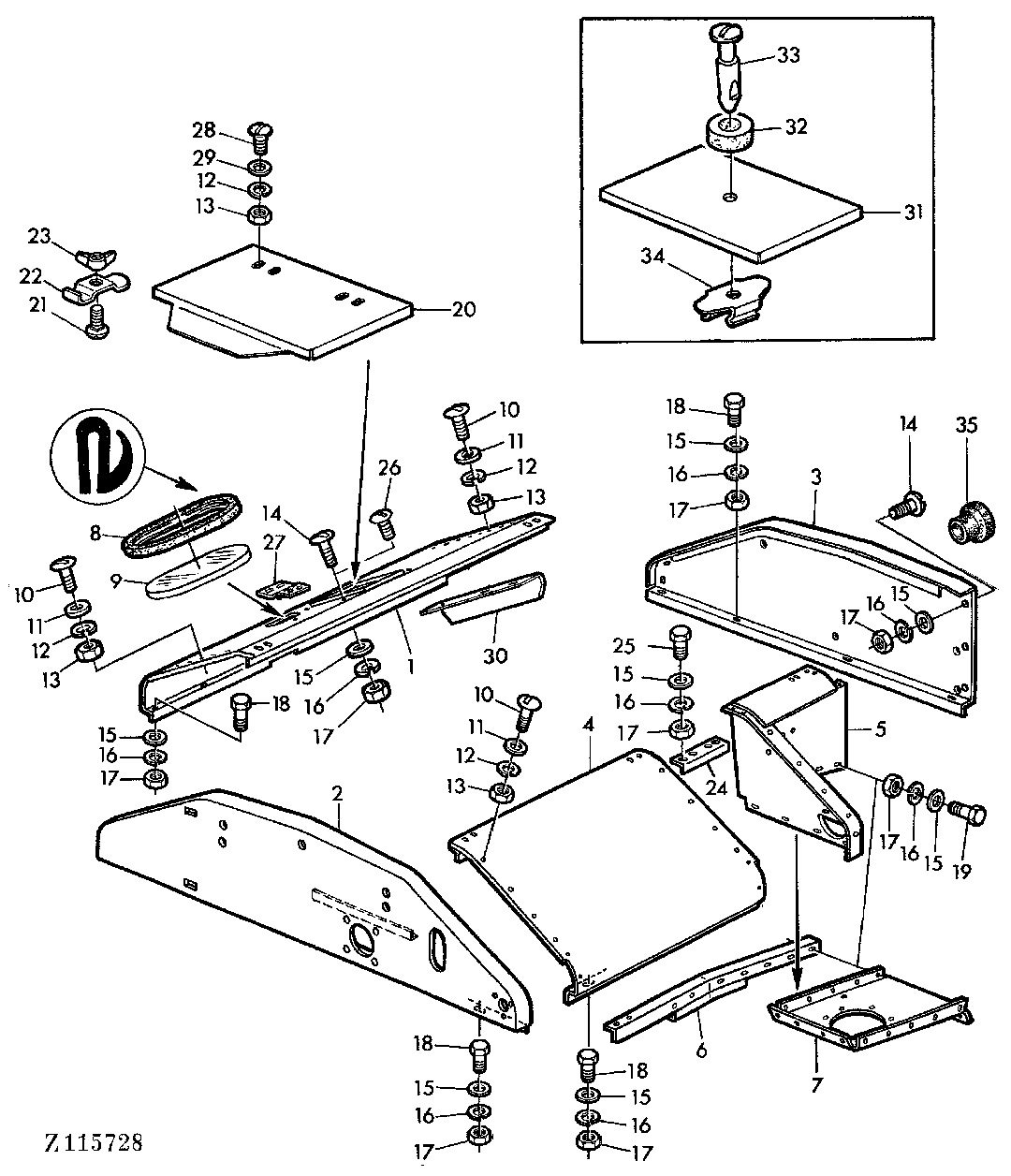

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ32793	1	SHIELD	-
2	AZ32790	1	SIDE WALL	-
3	AZ32785	1	SIDE WALL	-
4	AZ32786	1	SHIELD	-
5	AZ32792	1	SHIELD	-
6	AZ34284	1	BRACE	-
7	Z43002	1	PLATE	-
8	Z23294	1	GASKET	-
9	Z23295	1	WINDOWPANE	-
10	21M7087	1	BOLT	M6X12
11	24M7054	1	Washer	6,4MM
12	12M7012	1	LOCK WASHER	6MM
13	14M7027	1	NUT	M6
14	21M7160	1	BOLT	M8X18
15	24M7036	1	Washer	9MM
16	12M7008	1	LOCK WASHER	8MM
17	14M7029	1	Nut	M8
18	19M7284	1	Cap Screw	M8X18
19	19M7376	1	Cap Screw	M8X22
20	Z44489	1	COVER	(SUB FOR Z42940)
21	03M7128	1	Bolt	M8X20
22	Z20367	1	Clamp	-
23	14M7020	1	Wing Nut	M8
24	Z43545	1	ANGLE	-
25	19M7139	1	Cap Screw	M8X20
26	21M7081	1	SCREW	(A) M8X15
27	AZ34871	2	HINGE	-
28	21M7031	8	SCREW	M6X15
29	24M7088	8	Washer	6,6MM
30	Z44488	1	ANGLE	-
31	Z42940	1	COVER	(ORD Z44489 W/ (2) AZ34871, AZ34906)
32	Z34333	1	GROMMET	-
33	Z34331	1	LATCH	-
34	Z34332	1	LATCH	-
35	Z31472	1	PLUG	-
..	AZ34906	1	PACKAGE OF PARTS	INCL KEYS 12,13,21-23,28,29
