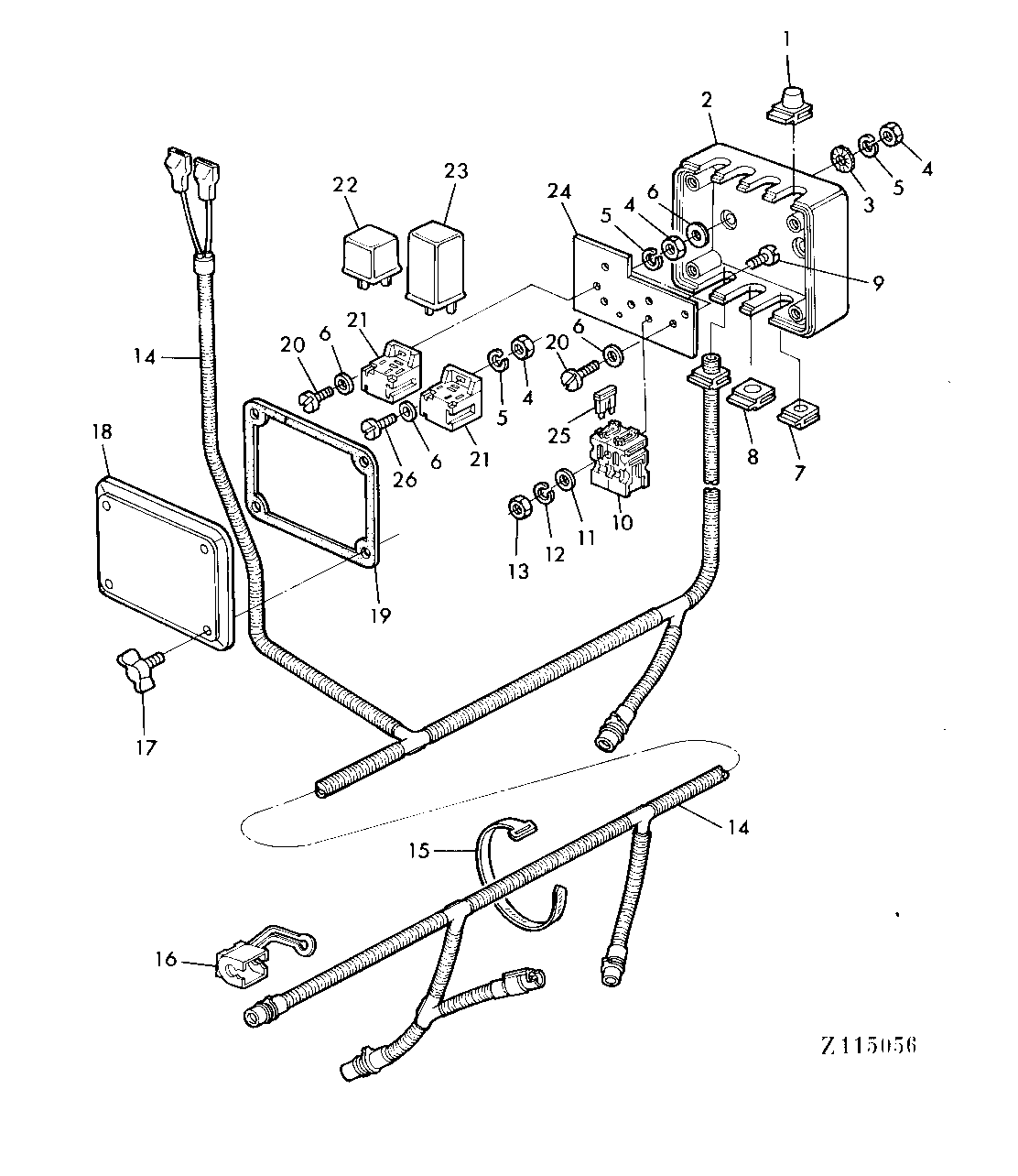

FUNCTION BOX AND WIRING HARNESS(ELEC.TRANS.BRAKE) [01I05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z44059	4	GROMMET	-
2	Z44527	1	Junction Block	-
3	Z44062	2	WASHER	-
4	14M7297	1	Nut	M5
5	12M7011	1	LOCK WASHER	5MM
6	24M7262	1	Washer	5,3MM
7	Z44056	1	GROMMET	-
8	Z44058	1	Grommet	-
9	21M7202	1	SCREW	M3X35
10	Z44339	2	ELEC. CONNECTOR HOUSING	-
11	24M7029	1	Shim	3,2MM
12	12M7048	1	Lock Washer	3MM
13	14M7030	1	Nut	M3
14	AZ40123	1	WIRING HARNESS	-
15	R44302	1	Tie Band	-
16	Z44598	1	Retainer	-
17	21M7344	4	Screw	M6X25
18	Z44526	1	Cover	-
19	Z44525	1	Gasket	-
20	21M7142	1	SCREW	M5X25
21	AZ26995	2	ELEC. CONNECTOR TERMINAL	-
22	AL77324	1	Relay	(SUB FOR AL58366)
23	AZ39140	1	RELAY	-
24	Z44523	1	PLATE	-
25	99M7064	1	Fuse	7,5A
26	21M7140	1	SCREW	M5X10
