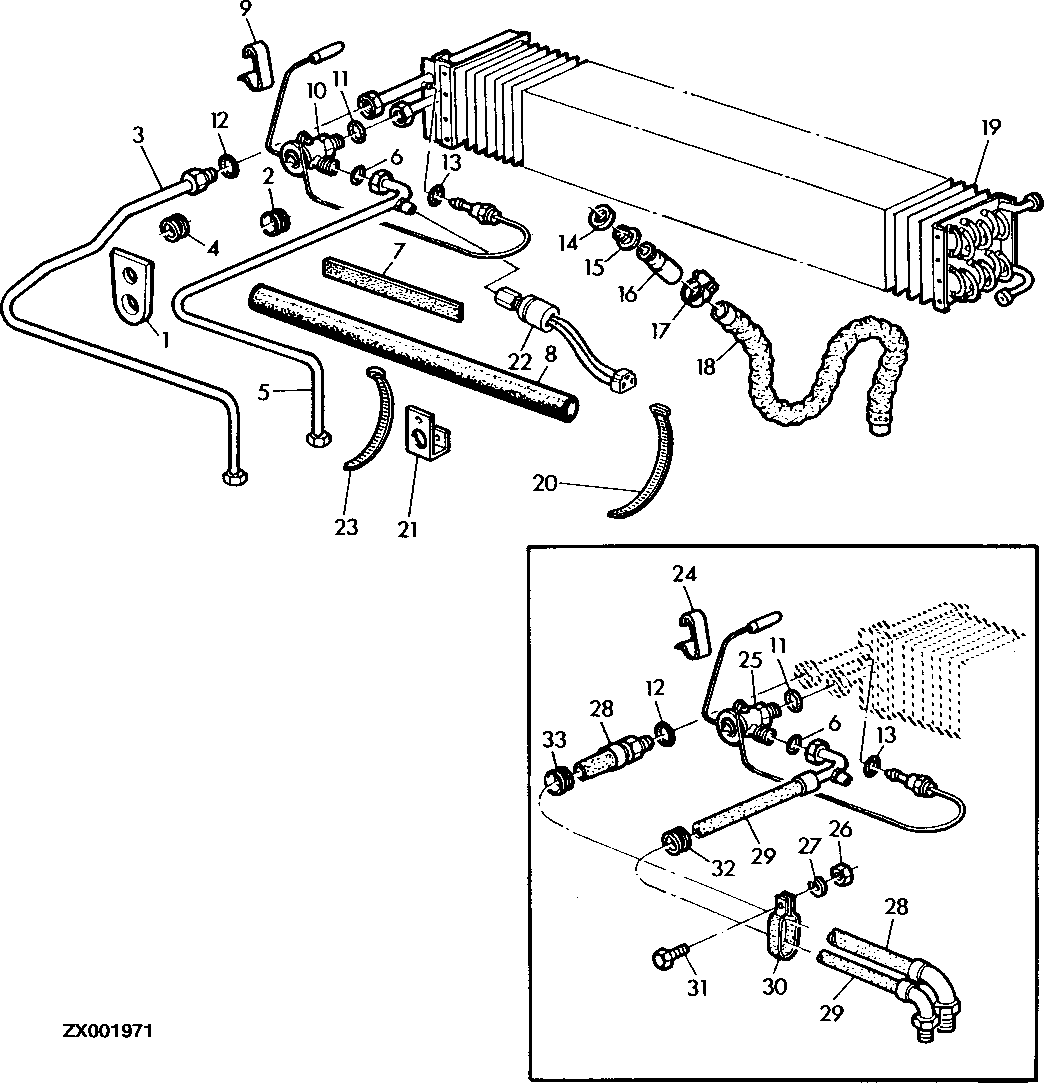

EVAPORATOR-AIR CONDITIONED CAB [03I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H96822	1	RETAINER	-
2	Z53032	1	GROMMET	-
3	AZ42287	1	TUBE	-
4	Z53033	1	Grommet	-
5	AZ42286	1	HOSE	-
6	R10093	5	O-Ring	-
7	R57003	1	Tape	-
8	R67718	1	Insulator	-
9	R66645	1	CLIP	-
10	AR58482	1	VALVE	-
11	R33259	3	O-Ring	-
12	P51212	3	O-Ring	-
13	R34812	1	O-Ring	-
14	F2741R	2	Packing	-
15	R60263	2	Bushing	-
16	R60264	2	Hose Fitting	-
17	AR48236	2	Clamp	-
18	H97644	2	CONDUIT	-
19	AR88076	1	EVAPORATOR	(ORD AR58482, AZ37729)
19	AZ37729	1	EVAPORATOR	(INCL AL37525, Z47456)
20	R44302	4	Tie Band	-
21	Z53029	1	HOLDER	-
22	AT63266	1	SWITCH	(A) (ORD AZ40315, RE24308)
22	RE24308	1	Pressure Switch	(SUB FOR AT63266)
23	Z34568	3	Clamp	-
24	R66645	1	CLIP	-
24	Z47456	1	CLIP	-
25	AL37525	1	VALVE	-
25	AR58482	1	VALVE	-
26	14H812	1	NUT	3/8"
27	12H304	1	Lock Washer	3/8"
28	AH111152	1	HOSE	(SUB FOR AH92941)
29	AH112469	1	REFRIGERANT HOSE	(SUB FOR AH92942)
30	AH77869	1	Clip	-
31	21H1030	1	SCREW	3/8"X3/4"
32	H65107	1	Grommet	-
33	R72040	1	Grommet	(SUB FOR H114603, H96823)

EVAPORATOR-AIR CONDITIONED CAB [03I01]
