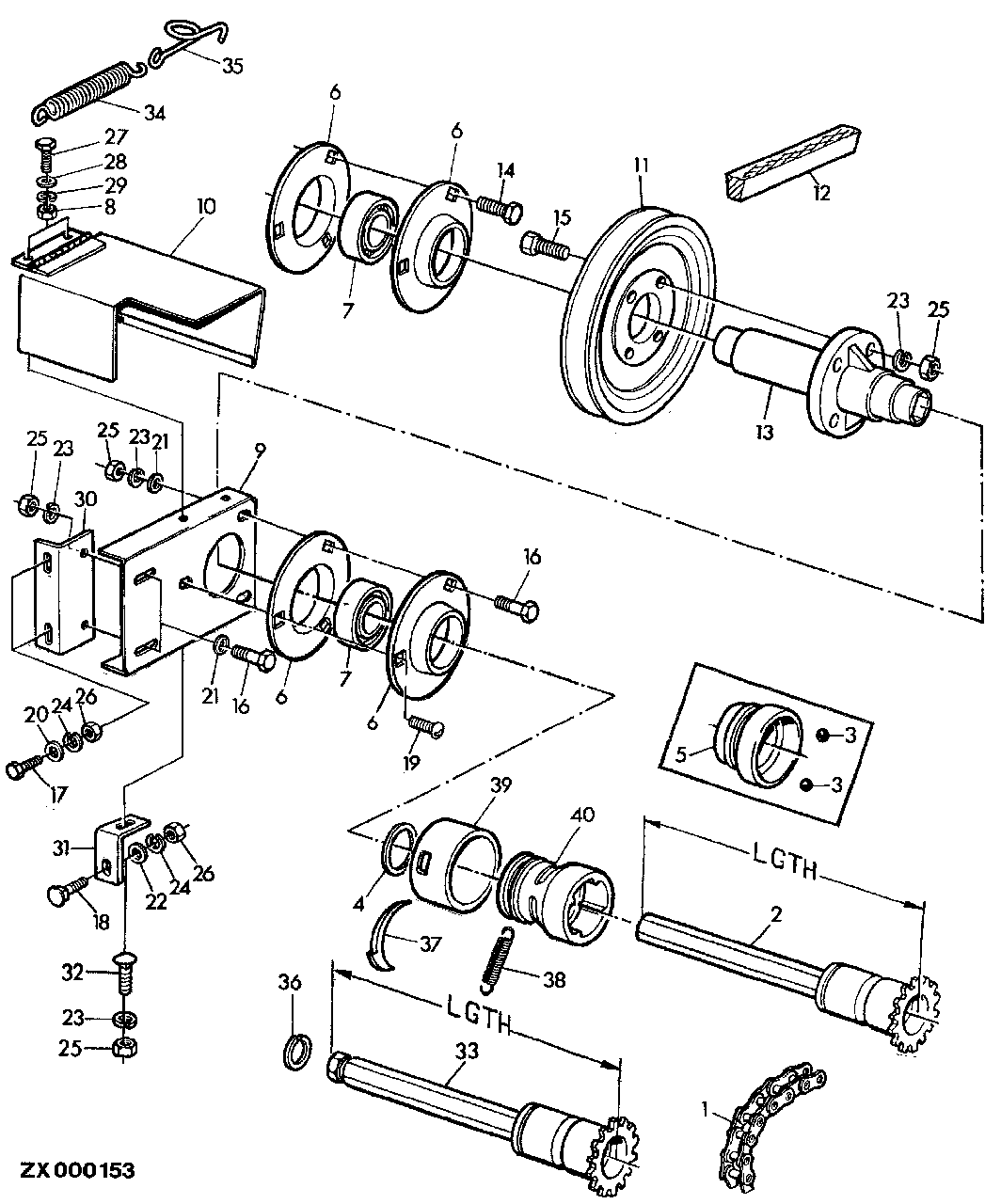

CUTTING PLATFORM DRIVE SHAFT [04B03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AN102383	1	LINK CHAIN	-
2	AZ24206	1	DRIVE SHAFT	LGTH = 500 MM 19.7"
3	N104243	3	BALL	-
4	H25360	1	SNAP RING	-
5	AH89038	1	QUICK COUPLER	(ORD AH125783, (2) E62951, H127603, H128118)
6	Z34740	4	PRESSED FLANGED HOUSING	-
7	AZ23315	2	BALL BEARING	-
8	14M7029	2	Nut	M8
9	Z35317	1	BRACKET	-
10	AZ28411	1	GUARD	-
10	AZ34059	1	GUARD	-
11	Z10686	1	PULLEY	-
12	Z39313	1	V-BELT	LGTH = 3875 MM 152.56"
12	Z39312	1	V-BELT	(A)
13	Z11085	1	HUB	-
14	19M7168	3	Cap Screw	M10X30
15	19M7169	4	Cap Screw	M10X35
16	19M7167	2	Cap Screw	M10X25
17	19M7268	2	Cap Screw	M12X25
18	03M7089	1	Bolt	M12X30
19	21M7190	1	SCREW	M10X25
20	24M7038	1	Washer	14MM
21	24M7040	1	Washer	11MM
22	24M7047	1	Washer	13MM
23	12M7013	1	LOCK WASHER	10MM
24	12M7014	1	Lock Washer	12MM
25	14M7140	1	Nut	M10
26	14M7031	1	Nut	M12
27	19M7139	2	Cap Screw	M8X20
28	24M7036	1	Washer	9MM
29	12M7008	2	LOCK WASHER	8MM
30	Z35318	1	ANGLE	-
31	Z35321	1	HOLDER	-
32	03M7084	1	BOLT	M10X25
33	AZ36926	1	DRIVE SHAFT	LGTH = 680 MM 26.8" (SUB FOR AZ33655)
34	Z25462	1	Extension Spring	-
35	Z34398	1	HOOK	-
36	H80926	1	Snap Ring	-
37	E62951	2	PTO Shield Retainer	-
38	H128118	1	Spring	-
39	H127603	1	Tube	-
40	AH125783	1	QUICK COUPLER	-

CUTTING PLATFORM DRIVE SHAFT [04B03]

Нет текстового описания
