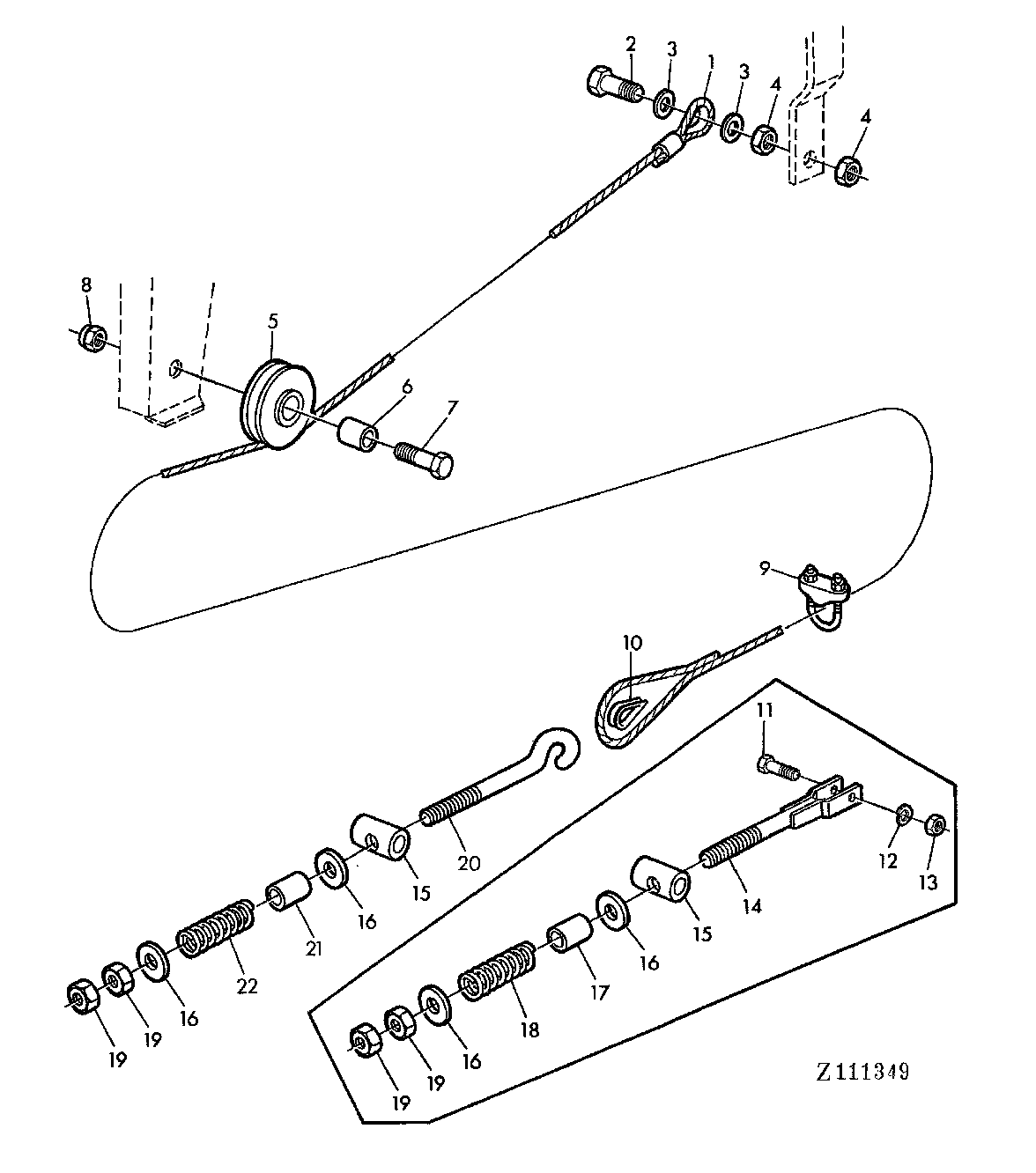

CONTROL LINKAGE (UNLOADING AUGER) [04I11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ33105	1	CABLE	-
2	19M7168	1	Cap Screw	M10X30
3	24M7040	1	Washer	11MM
4	14M7140	1	Nut	M10
5	Z32900	1	ROLLER	-
6	Z34438	1	Spacer	(SUB FOR Z33403)
7	19M7169	1	Cap Screw	M10X35
8	14M7167	1	Lock Nut	M10
9	AZ12826	2	CLAMP	-
10	Z23366	1	THIMBLE	-
11	19M7286	1	Cap Screw	M6X25
12	12M7012	1	LOCK WASHER	6MM
13	14M7027	1	NUT	M6
14	AZ22504	1	YOKE	(ORD Z40936, Z47561, Z47562)
15	Z33397	1	PIN FASTENER	-
16	24M7179	1	Washer	8,4MM
17	Z33410	1	Spacer	(ORD Z40936, Z47561, Z47562)
18	294SEL	1	SPRING	(ORD Z40936, Z47561, Z47562)
19	14M7029	1	Nut	M8
20	Z47562	1	STUD	(SUB FOR AZ22504)
21	Z47561	1	TUBE	(SUB FOR Z33410)
22	Z40936	1	COMPRESSION SPRING	(SUB FOR 294SEL APPL)

CONTROL LINKAGE (UNLOADING AUGER) [04I11]
