Открытый узел

Main Frame, PL170

Main Frame, PL170

Main Frame, PL170

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

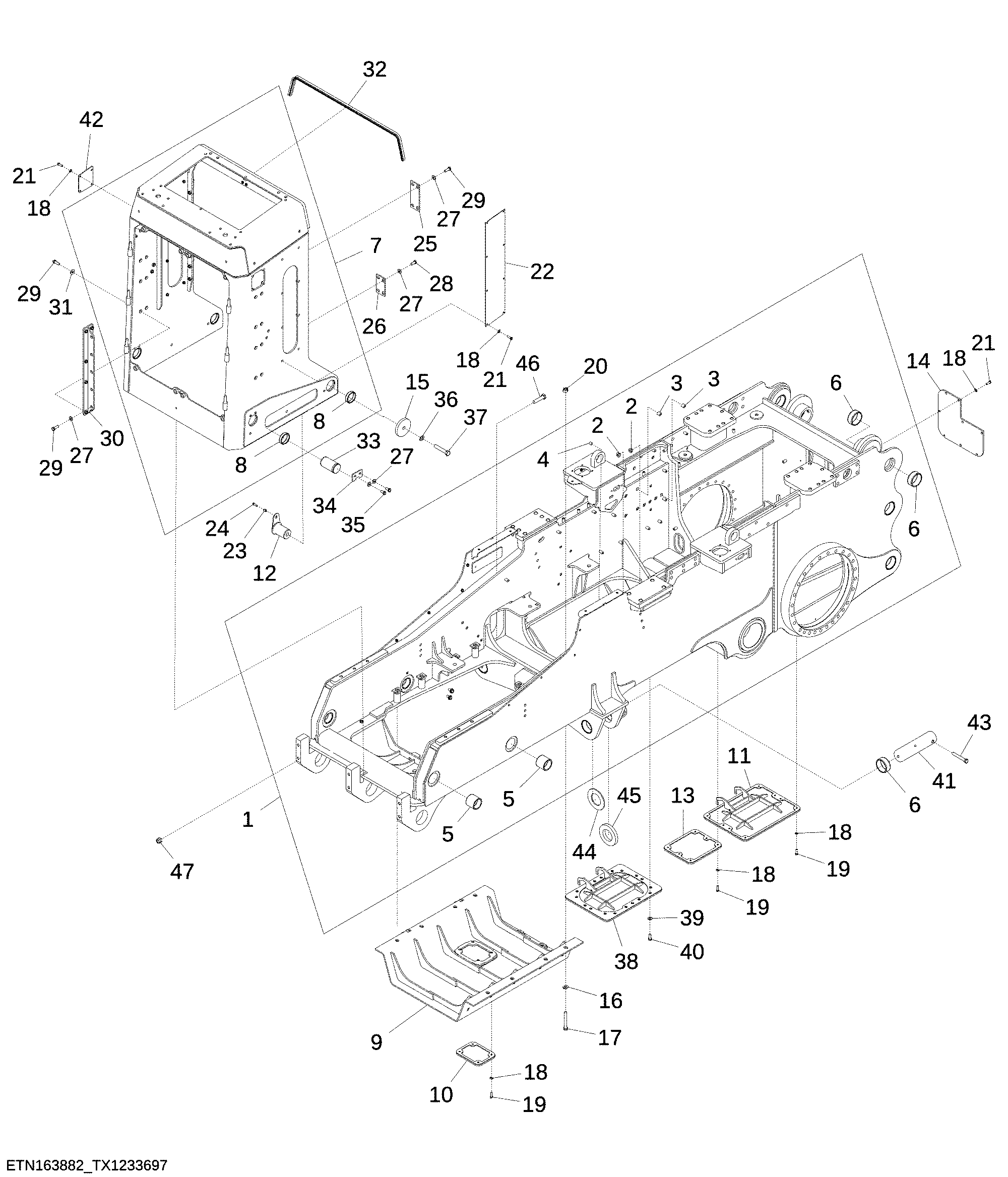

Main Frame, PL170

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT471515	1	Main Frame	CA
2	14M7291	2	Flange Nut	M16
3	T121416	8	Bushing	-
4	T112516	4	Bushing	CA
5	T203452	4	Bushing	-
6	T318954	16	Bushing	-
7	AT471516	1	Frame	-
8	T315302	4	Bushing	-
9	AT441148	1	Cover	Bottom RH
10	AT354834	1	Cover	-
11	AT382932	1	Cover	Access Panel Rear RH
12	AT452874	2	Pin	-
13	AT382984	1	Cover	Access Panel
14	T286777	1	Cover	-
15	T361970	2	Plate	-
16	24M7242	10	Washer	21.400 X 42 X 5 mm
17	19M7921	10	Cap Screw	M20 X 150
18	24M7240	49	Washer	13 X 25 X 3 mm
19	19M7493	18	Cap Screw	M12 X 40
20	14M7300	10	Flange Nut	M20
21	19M7403	31	Cap Screw	M12 X 35
22	T291321	2	Cover	-
23	T188075	2	Bushing	-
24	19M7550	2	Cap Screw	M10 X 35
25	T318295	2	Bracket	-
26	T346635	2	Bracket	-
27	24M7241	34	Washer	17 X 34 X 4 mm
28	19M8035	8	Cap Screw	M16 X 35
29	19M7489	34	Cap Screw	M16 X 45
30	AT419233	2	Bracket	-
31	24M7653	16	Washer	17 X 40 X 6 mm
32	T323321	1	Isolator	-
33	T361200	2	Pin	-
34	T361214	2	Retainer	-
35	19M8029	8	Cap Screw	M16 X 30
36	24M7351	2	Washer	25 X 44 X 4 mm
37	19M7936	2	Cap Screw	M24 X 130
38	AT453872	1	Cover	Access Panel Rear RH
39	24M7338	18	Washer	17 X 30 X 3 mm
40	19M7488	18	Cap Screw	M16 X 40
41	T364987	2	Pin Fastener	-
42	T384471	2	Cover	-
43	19M7907	2	Screw	M20 X 140
44	T401728	2	Plate	-
45	T401732	2	Plate	-
46	19M8249	2	Cap Screw	M24 X 100
47	14M7413	2	Lock Nut	M24
