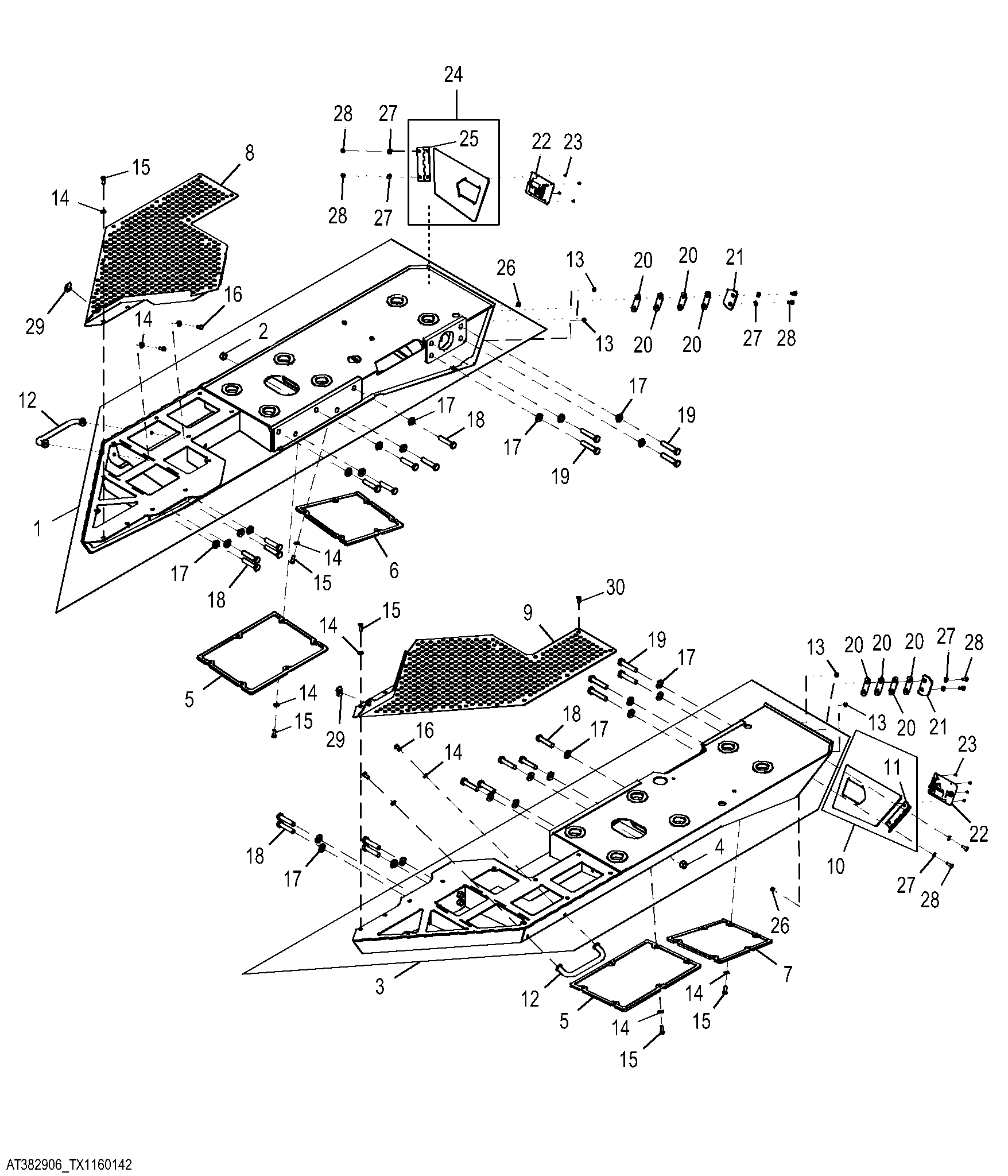

Platforms ( - 418850)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT382904	1	Platform	RH
2	14M7277	13	Nut	M20
3	AT382905	1	Platform	LH
4	14M7277	13	Nut	M20
5	AT398630	2	Cover	-
6	AT398633	1	Cover	RH
7	AT398626	1	Cover	LH
8	AT397282	1	Cover	RH
9	AT398606	1	Cover	LH
10	AT404518	1	Door	LH
11	AT210600	1	Hinge	-
12	AT420357	2	Handle	-
13	M68997	4	Bumper	-
14	24M7240	52	Washer	13 X 25 X 3 mm
15	19M8011	47	Cap Screw	M12 X 30
16	19M7268	4	Cap Screw	M12 X 25
17	24M7242	26	Washer	21.400 X 42 X 5 mm, SUB FOR 24M7396
18	19M8147	18	Cap Screw	M20 X 90, SUB FOR 19M7963
19	19M7963	8	Cap Screw	M20 X 100
20	T362791	8	Shim	-
21	T294678	2	Plate	-
22	AT225885	2	Latch	-
23	H85233	8	Rivet	-
24	AT401704	1	Door	RH
25	AT210600	1	Hinge	-
26	14M7296	4	Flange Nut	M10
27	24M7239	8	Washer	10.700 X 21 X 2.500 mm
28	19M7402	8	Cap Screw	M10 X 25
29	R120213	2	Nut	-
30	19M8017	1	Cap Screw	M12 X 20
