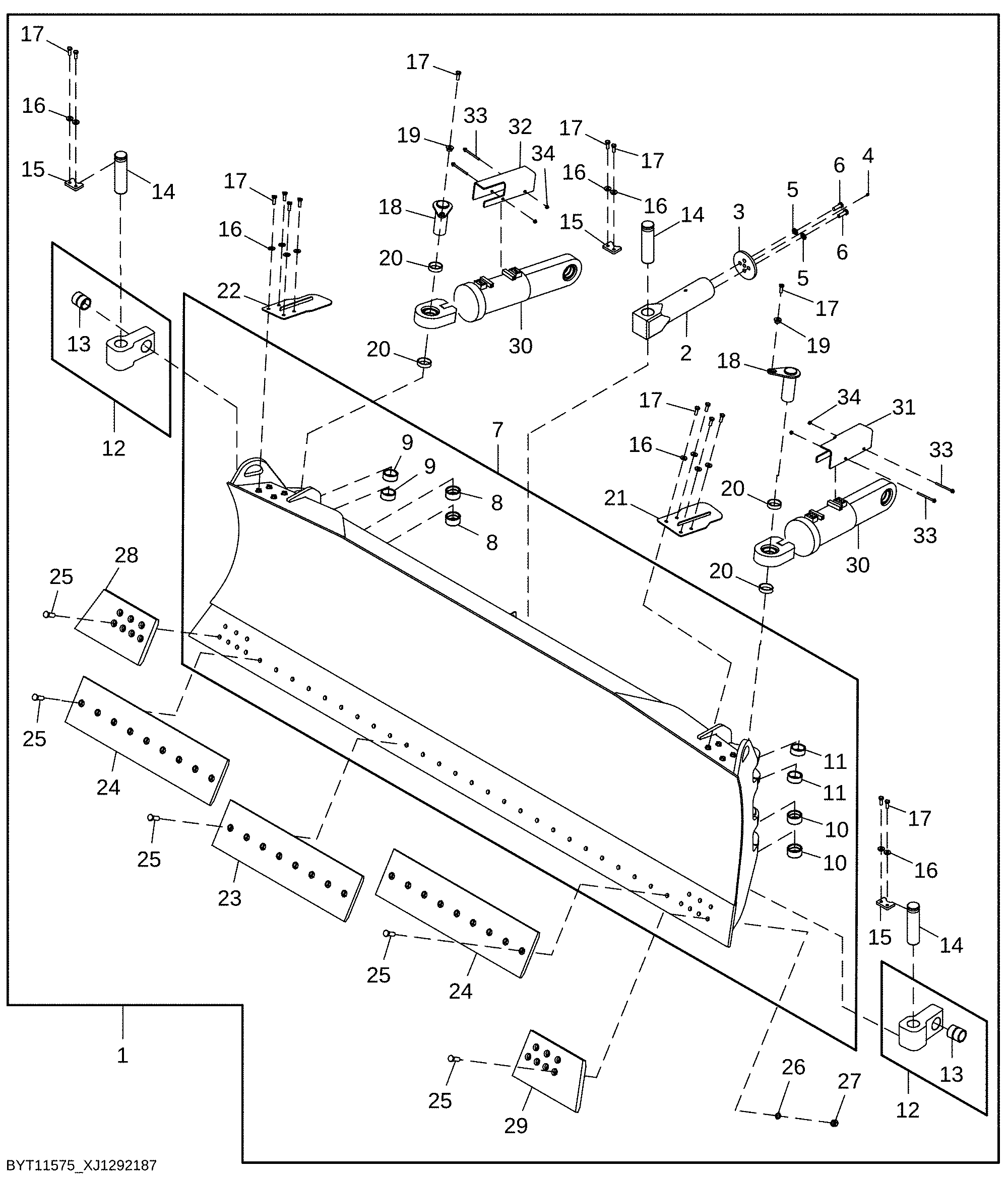

Mechanical Angle Blade Kit, Artic

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T434651	1	Identification Plate	-
1	BYT11575	1	Blade Kit	WHOLE GOODS
2	T410749	1	Pin	-
3	T410775	1	Plate	-
4	JD7759	1	Lubrication Fitting	-
5	24M7242	4	Washer	21.400 X 42 X 5 mm
6	19M8224	4	Cap Screw	M20 X 60
7	AT491629	1	Front Blade	Convenience Assembly
8	T333337	2	Bushing	-
9	T414132	2	Bushing	-
10	T333337	2	Bushing	-
11	T414132	2	Bushing	-
12	AT491831	2	Pivot	-
13	T205483	1	Bushing	-
14	T410567	3	Pin	-
15	T411338	3	Strap	-
16	24H1698	14	Washer	21/32" X 1-5/8" X 1/4"
17	19M7489	16	Cap Screw	M16 X 45
18	AT365296	2	Pin	-
19	T176064	2	Bushing	-
20	T291336	4	Bushing	-
21	AT492556	1	Guard	-
22	AT492557	1	Guard	-
23	T9W5432	1	Cutting Edge	-
24	T4T6381	2	Cutting Edge	Center
25	T101941	40	Bolt	-
26	24M7294	40	Washer	26 X 39 X 4 mm
27	14H1048	40	Nut	1"
28	T6Y4277	1	End Bit	RH
29	T6Y4278	1	End Bit	LH
30	AHC20039	2	Hydraulic Cylinder	Component on Separate Page
31	T415726	1	Bracket	LH
32	T415725	1	Bracket	RH
33	19M8896	4	Screw	M10 X 140
34	14M7296	4	Flange Nut	M10
