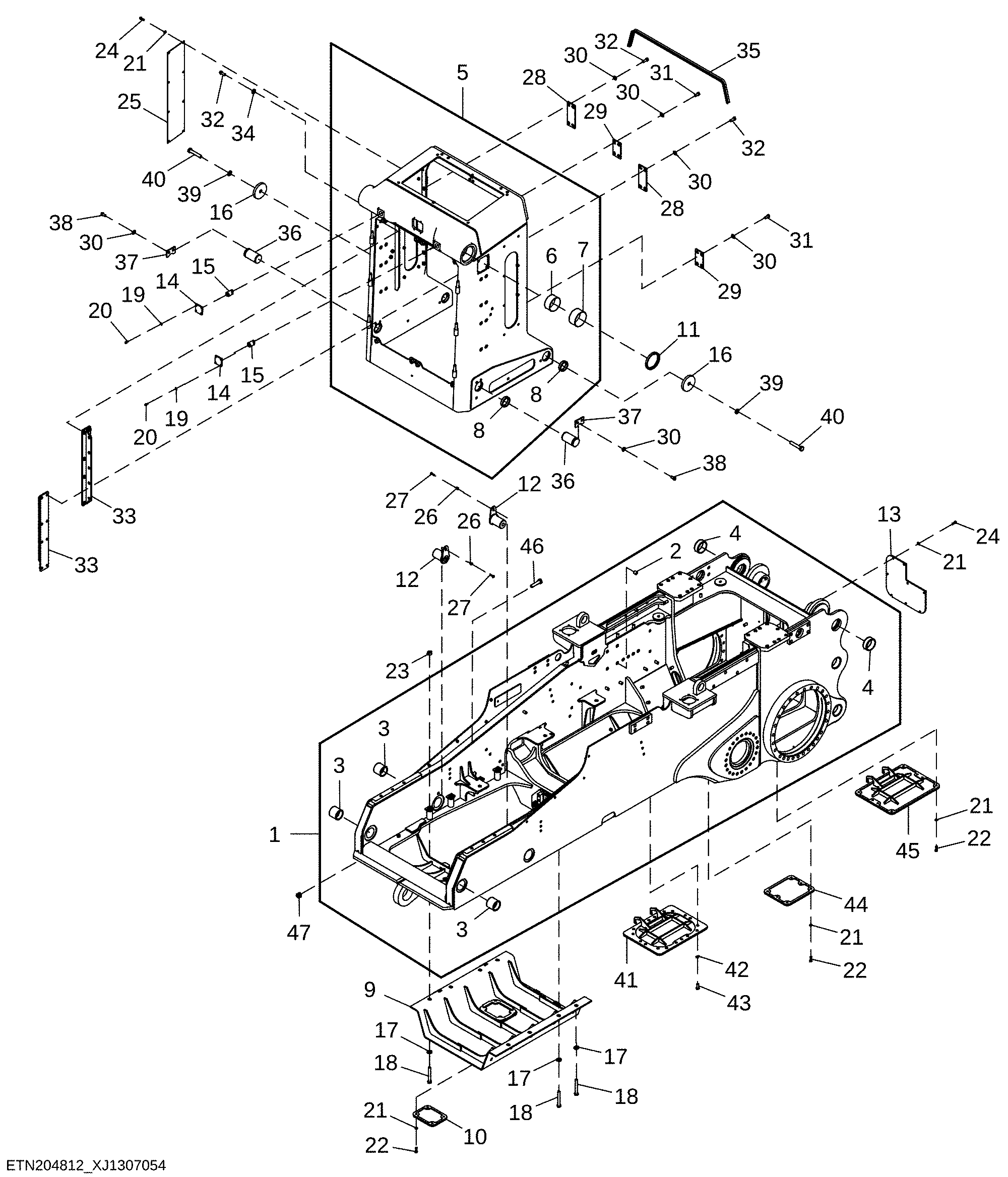

Main Frame and Bottom Guards, Waste Handler (397847 - 409641)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT496481	1	Main Frame	Convenience Assembly
2	T121416	8	Bushing	-
3	T203452	4	Bushing	-
4	T318954	12	Bushing	-
5	AT463887	1	Frame	Convenience Assembly
6	T286745	2	Bushing	-
7	T286746	2	Bushing	-
8	T315302	4	Bushing	-
9	AT499564	1	Cover	RH Bottom
10	AT354834	1	Cover	-
11	AR88199	2	Seal	-
12	AT452874	2	Pin	-
13	T286777	1	Cover	-
14	T286744	2	Cover	-
15	T290284	2	Boss	-
16	T361970	2	Plate	-
17	24M7242	10	Washer	21.400 X 42 X 5 mm
18	19M7921	10	Cap Screw	M20 X 150
19	24M7238	8	Washer	8.700 X 17 X 2 mm
20	19M7407	8	Cap Screw	M8 X 25
21	24M7240	41	Washer	13 X 25 X 3 mm
22	19M7493	18	Cap Screw	M12 X 40
23	14M7300	10	Flange Nut	M20
24	19M7403	23	Cap Screw	M12 X 35
25	T291321	2	Cover	-
26	T188075	2	Bushing	-
27	19M7550	2	Cap Screw	M10 X 35
28	T318295	2	Bracket	-
29	T346635	2	Bracket	-
30	24M7241	30	Washer	17 X 34 X 4 mm
31	19M8035	8	Cap Screw	M16 X 35
32	19M7489	34	Cap Screw	M16 X 45
33	AT419233	2	Bracket	Front
34	24M7653	16	Washer	17 X 40 X 6 mm
35	T323321	1	Isolator	-
36	T361200	2	Pin	-
37	T361214	2	Retainer	-
38	19M8029	4	Cap Screw	M16 X 30
39	24M7351	2	Washer	25 X 44 X 4 mm
40	19M7936	2	Cap Screw	M24 X 130
41	AT453872	1	Cover	RH Rear
42	24M7338	18	Washer	17 X 30 X 3 mm
43	19M7488	18	Cap Screw	M16 X 40
44	AT382984	1	Cover	-
45	AT382932	1	Cover	RH Rear
46	19M8249	2	Cap Screw	M24 X 100
47	14M7413	2	Lock Nut	M24

Main Frame and Bottom Guards, Waste Handler (397847 - 409641)
