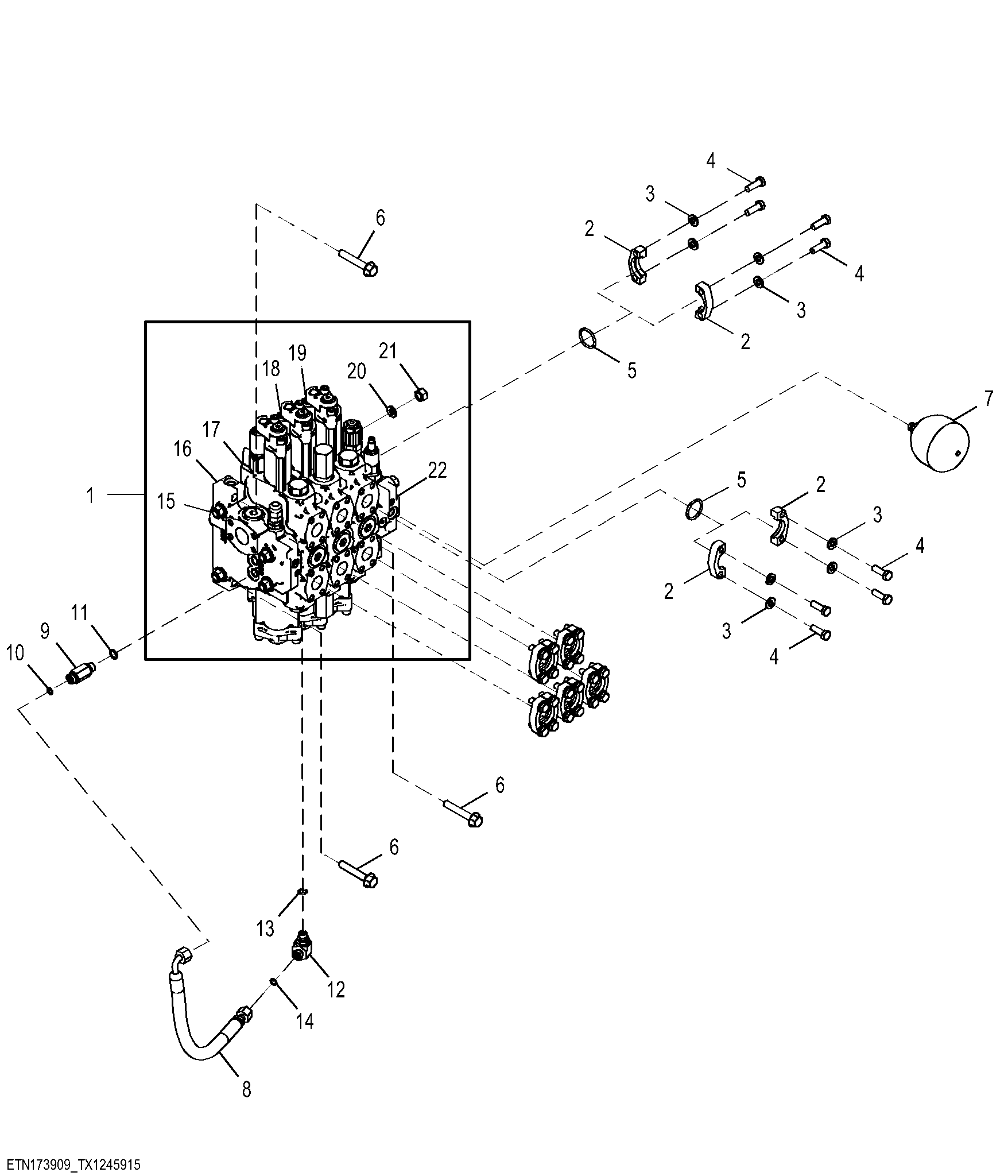

Hydraulic Control Valve, 3-Spool (598777 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT477007	1	Hyd Actuated Control Valve	-
2	H61354	14	Flange Fitting	-
3	24M7239	28	Washer	10.700 X 21 X 2.500 mm
4	19M7662	28	Cap Screw	M10 X 30
5	U12037	7	O-Ring	-
6	19M7817	3	Screw	M12 X 70
7	AT456893	1	Hydraulic Accumulator	INCLUDES R26448
7	R26448	1	O-Ring	Not Illustrated
8	AT437500	1	Hydraulic Hose	Fabricate
9	38H5178	1	Adapter Fitting	-
10	T77613	1	O-Ring	-
11	51M7042	1	O-Ring	13.300 X 2.200 mm
12	38H5016	1	Elbow Fitting	-
13	51M7041	1	O-Ring	11.300 X 2.200 mm
14	T77613	1	O-Ring	-
15	T313559	4	Tie Rod Assembly	-
16	-	1	Part 17	Inlet Valve Section Components on Separate Page, NSEP
17	AT478228	1	Spool Valve	Auxiliary Valve Section (1) Components on Separate Page
18	-	1	Part 19	Lift Valve Section Components on Separate Page, NSEP
19	-	1	Part 20	Tilt Valve Section Components on Separate Page, NSEP
20	14H865	8	Nut	1/2"
21	T190753	8	Washer	-
22	-	1	Part 23	Outlet Valve Section Components on Separate Page, NSEP

Hydraulic Control Valve, 3-Spool (598777 - )
