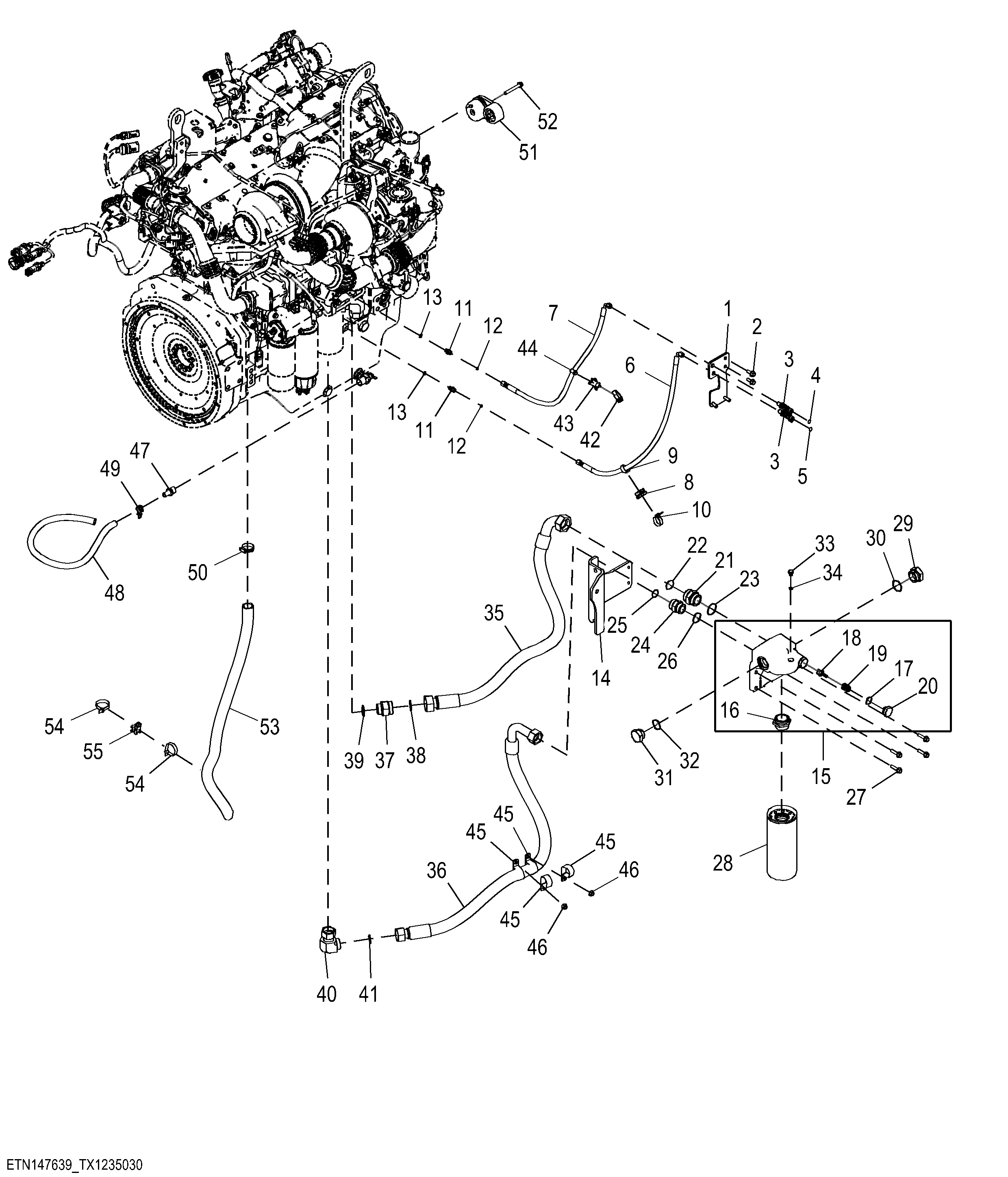

Engine Oil System

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT476747	1	Bracket	-
2	19M7785	2	Screw	M10 X 25
3	AT350248	2	Fitting	-
4	T217790	1	Label	Engine Oil
5	T339949	1	Label	Engine Coolant
6	AT443234	1	Hydraulic Hose	-
7	AT443234	1	Hydraulic Hose	-
8	AN209168	1	Swivel	-
9	H224073	1	Tie Band	-
10	H224073	1	Tie Band	-
11	38H5001	2	Adapter Fitting	-
12	T77814	2	O-Ring	-
13	51M7040	2	O-Ring	9.300 X 2.200 mm
14	AT476514	1	Bracket	-
15	DZ109693	1	Filter Head	-
16	R127208	1	Adapter Fitting	-
17	U17409	1	O-Ring	-
18	R500055	1	Valve	-
19	R98064	1	Spring	-
20	R500232	1	Fitting Plug	-
21	38H1191	1	Adapter Fitting	-
22	T78784	1	O-Ring	-
23	R26773	1	O-Ring	-
24	38H1165	1	Adapter Fitting	-
25	T78612	1	O-Ring	-
26	U13639	1	O-Ring	-
27	19M7804	4	Screw	M10 X 40
28	RE572785	1	Oil Filter	-
29	64H1011	1	Drain Plug	-
30	R26773	1	O-Ring	-
31	64H1010	1	Drain Plug	-
32	U13639	1	O-Ring	-
33	64M1002	1	Fitting Plug	-
34	51M7040	1	O-Ring	9.300 X 2.200 mm
35	AT476516	1	Hydraulic Hose	-
36	AT476517	1	Hydraulic Hose	-
37	38H1197	1	Adapter Fitting	-
38	T78784	1	O-Ring	-
39	U13639	1	O-Ring	-
40	38H5412	1	Adapter Fitting	-
41	T78612	1	O-Ring	-
42	H224073	1	Tie Band	-
43	AN209168	1	Swivel	-
44	H224073	1	Tie Band	-
45	N205415	4	Clamp	-
46	14M7296	2	Flange Nut	M10
47	R41071	1	Fitting	-
48	-	1	Part 48	MAKE FROM T317105, 914.4 mm (3.0 ft)
49	T184924	1	Hose Clamp	-
50	AR21839	1	Clamp	-
51	DZ10469	1	Belt Tensioner	-
52	19M7810	1	Screw	M10 X 80
53	-	1	Part 53	MAKE FROM T260246, CTL 950 mm (3.1 ft)
54	H224073	2	Tie Band	-
55	AN209168	1	Swivel	-
