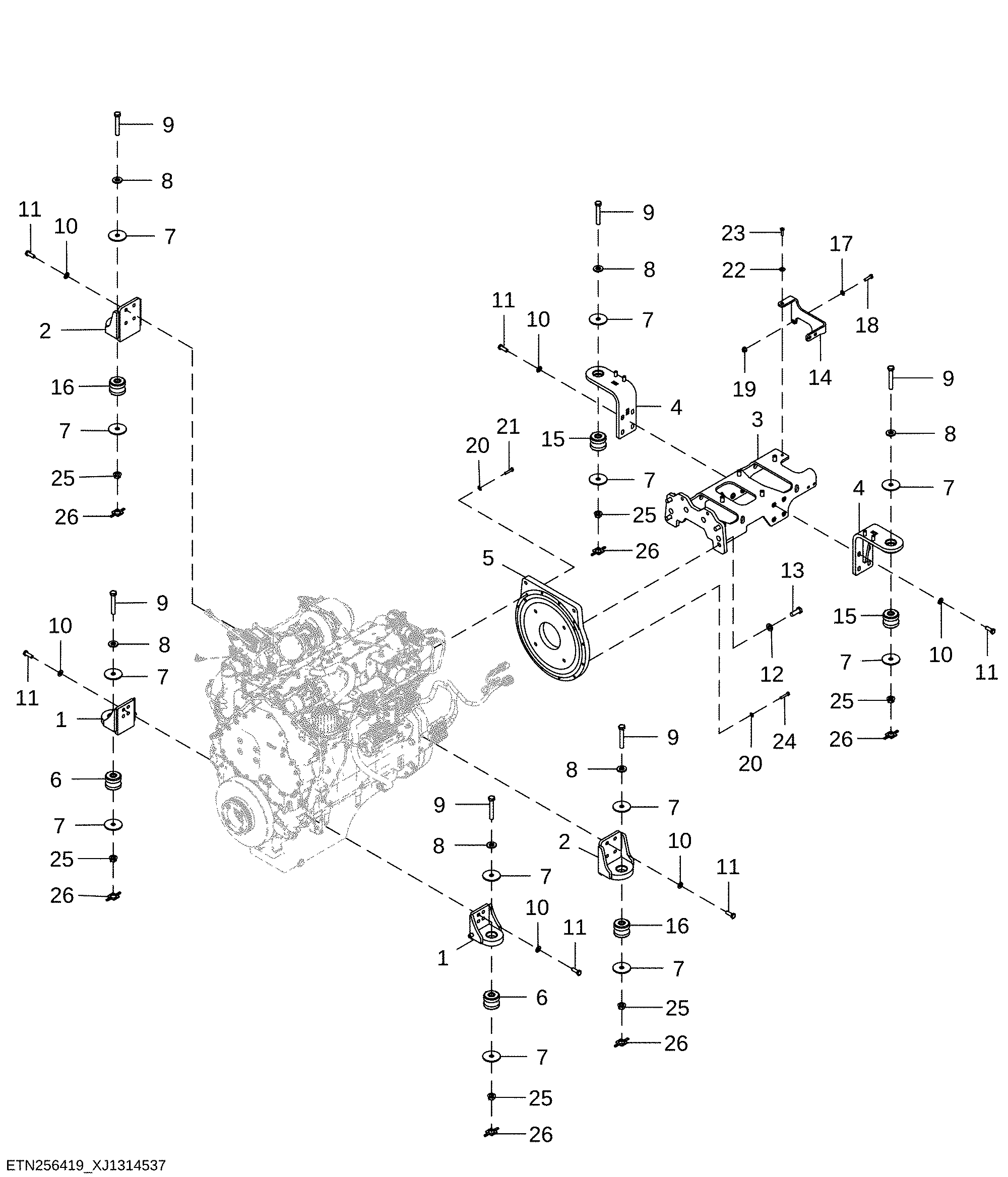

Engine Mounting Supports and Isolator (409642 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT415124	2	Support	Engine Mount
2	AT415125	2	Support	Engine Mount
3	AT524230	1	Support	Pump Support
4	AT524242	2	Support	Engine Mount
5	T278796	1	Cover	Flywheel
6	AT107738	2	Isolator	-
7	T158949	12	Washer	-
8	A11667	6	Washer	-
9	19M7968	6	Cap Screw	M20 X 130
10	24M7241	24	Washer	17 X 34 X 4 mm
11	19M7489	24	Cap Screw	M16 X 45
12	24M7242	4	Washer	21.400 X 42 X 5 mm
13	19M8002	4	Cap Screw	M20 X 55
14	T456087	1	Bracket	-
15	AT107738	2	Isolator	-
16	AT107738	2	Isolator	-
17	24M7240	2	Washer	13 X 25 X 3 mm
18	19M7496	2	Cap Screw	M12 X 45
19	14M7688	2	Flange Nut	M12
20	24M7239	12	Washer	10.700 X 21 X 2.500 mm
21	19M7658	10	Cap Screw	M10 X 50
22	24M7673	3	Washer	10.500 X 30 X 2.500 mm
23	19M7550	3	Cap Screw	M10 X 35
24	19M7935	2	Cap Screw	M10 X 55
25	14M7300	6	Flange Nut	M20
26	T204794	6	Retainer	-

Engine Mounting Supports and Isolator (409642 - )
