Открытый узел

Miscellaneous WH Cab Assembly Parts

Miscellaneous WH Cab Assembly Parts

Miscellaneous WH Cab Assembly Parts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

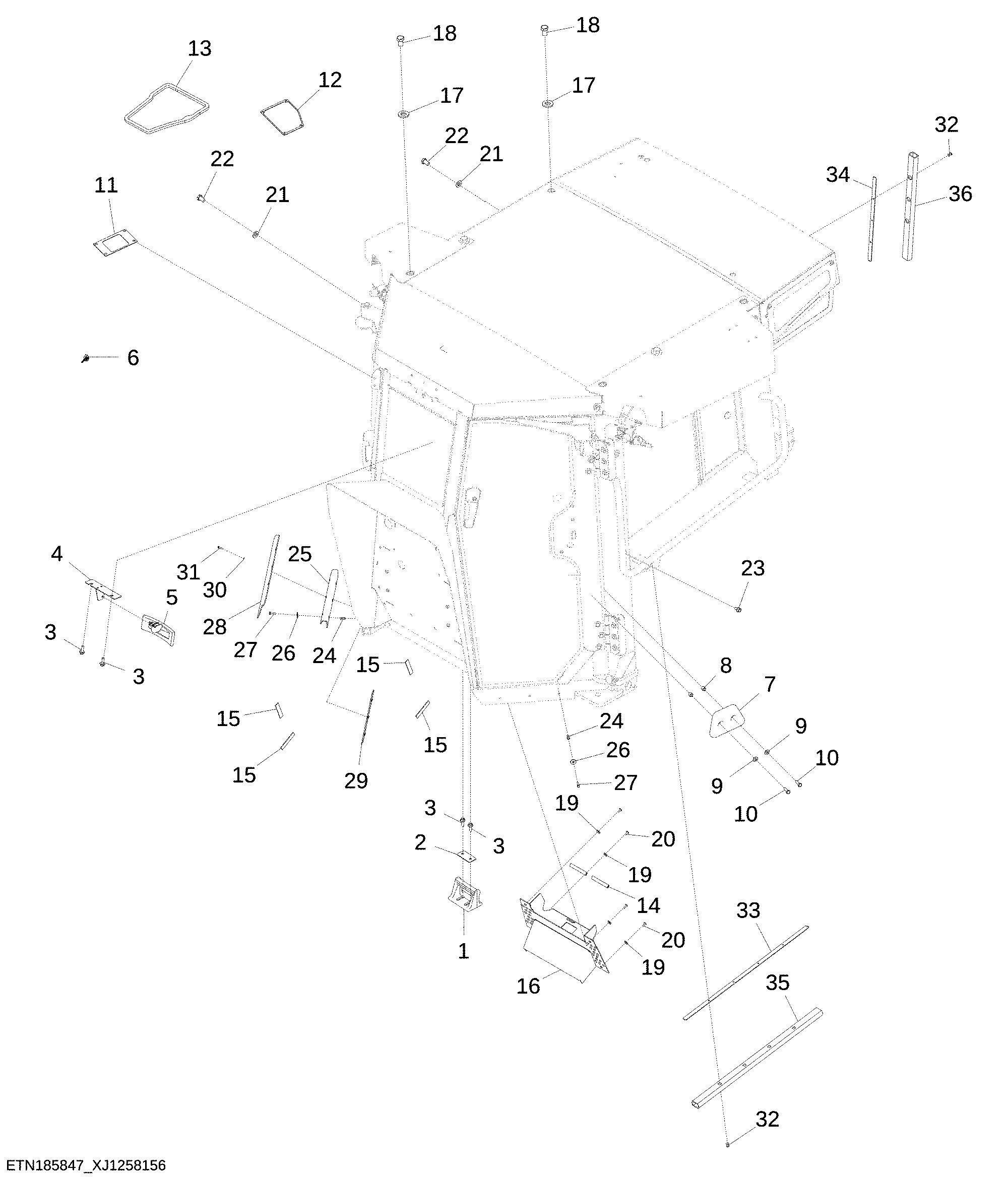

Miscellaneous WH Cab Assembly Parts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T174841	1	Footrest	-
2	T175244	1	Plate	-
3	19M7786	8	Screw	M10 X 30
4	AT410438	1	Bracket	-
5	AT346975	1	Rear View Mirror	-
6	AT195302	1	Key	-
7	AT220105	1	Pad	-
8	28H3394	2	Bushing	0.493" X 0.675" X 1/2"
9	24M7429	2	Washer	13 X 24 X 2.500 mm
10	19M7662	2	Cap Screw	M10 X 30
11	T316537	1	Seal	-
12	T316538	1	Seal	-
13	T323651	1	Seal	-
14	-	2	Part 14	MAKE FROM T58056, CTL 12.192 cm (0.40 ft)
15	-	4	Part 15	MAKE FROM T66419, CTL 9.75 cm (0.32 ft)
16	AT437779	1	Footrest	-
17	24M7243	4	Washer	25.400 X 50 X 6 mm
18	19M8543	4	Cap Screw	M20 X 30
19	24H1646	4	Washer	17/64" X 3/4" X 0.060"
20	21M7292	4	Screw	M6 X 16
21	24M7241	4	Washer	17 X 34 X 4 mm
22	19M7394	4	Cap Screw	M16 X 25
23	19M7784	4	Screw	M10 X 20
24	T196077	6	Nut	-
25	T403041	2	Plate	-
26	24H1288	6	Washer	9/32" X 1" X 1/16"
27	19M7933	6	Cap Screw	M6 X 25
28	T401363	2	Flap	-
29	AT484283	2	Bracket	-
30	24M7027	6	Washer	5.300 X 10 X 1 mm
31	19M7372	6	Cap Screw	M5 X 16
32	N209242	14	Rivet	-
33	T401221	2	Plate	-
34	T401220	2	Plate	-
35	T401219	2	Seal	-
36	T401218	2	Seal	-
