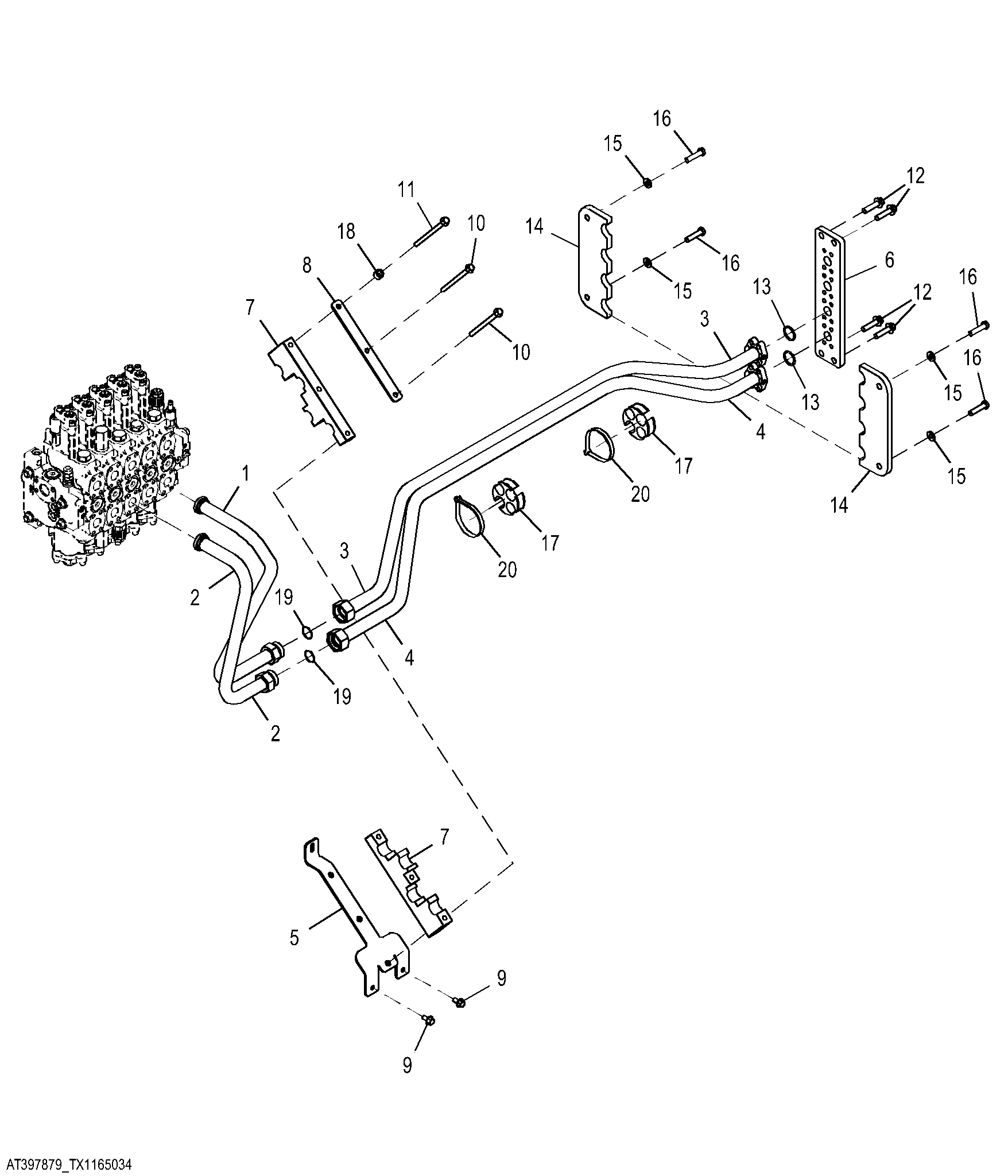

Hydraulics For Rear Auxiliary Plumbing ( - 397846)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT411664	1	Oil Line	-
2	AT479598	1	Oil Line	SUB FOR AT414973
3	AT411663	1	Oil Line	-
4	AT414974	1	Oil Line	-
5	AT414965	1	Bracket	-
6	T367623	1	Spacer	SUB FOR T308485
7	T313016	2	Clamp	-
8	T308486	1	Strap	-
9	19M7784	2	Screw	M10 X 20
10	19M7958	2	Screw	M10 X 150
11	19M8952	1	Screw	M10 X 160
12	19M7814	4	Screw	M12 X 50
13	U12037	2	O-Ring	-
14	T314721	2	Cover	-
15	24M7240	4	Washer	13 X 25 X 3 mm
16	19M9315	4	Cap Screw	M12 X 50
17	T341138	2	Clamp	-
18	28H3400	1	Spacer	0.546" X 0.840" X 9/16"
19	T78612	2	O-Ring	-
20	H224073	2	Tie Band	Heavy Duty
20	N189220	2	Tie Band	-

Hydraulics For Rear Auxiliary Plumbing ( - 397846)

Нет текстового описания
