Открытый узел

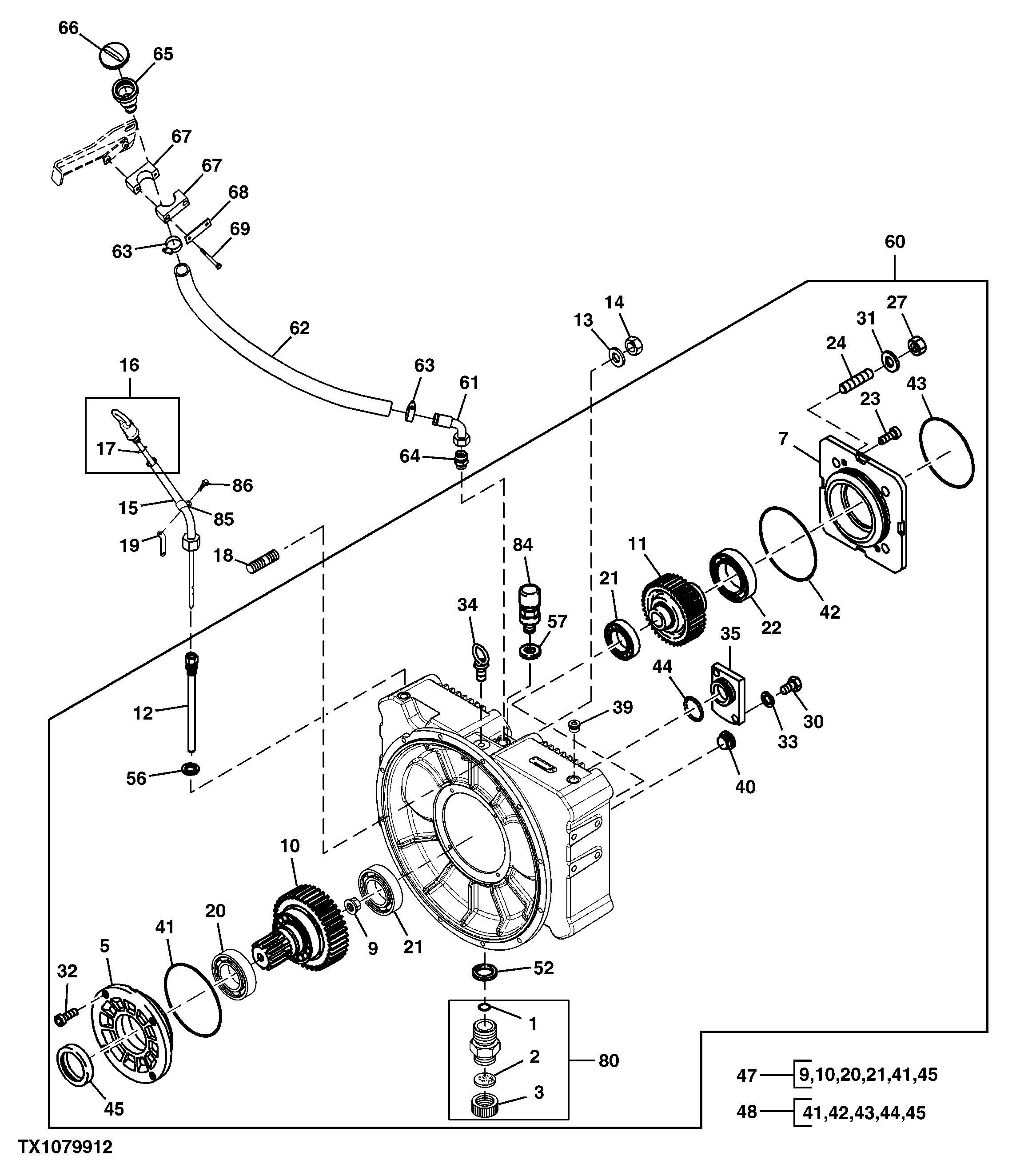

Splitter Box Component Parts (009234 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R104558	1	O-Ring	-
2	AT218659	1	Sealing Washer	-
3	AT218722	1	Cap	-
5	AT277836	1	Cover	-
7	LW10136114	2	Bearing Cap	-
9	LW9885721	1	Screw	NLA, ORDER LW10145171
10	-	1	Part 7	ORDER LW9074593
11	LW9078768	2	Spur Gear	-
12	LW10118985	1	Dipstick Tube	-
13	12M7117	12	Washer	10.200 X 20 X 1.100 mm
14	14M7274	12	Nut	M10
15	LW10118975	1	Dipstick Tube	SUB FOR LW10118972
16	LW10120449	1	Bracket	SUB FOR LW10116230
17	AT320748	1	O-Ring	-
18	LW10288643	12	Stud	SUB FOR LW4981262
19	LW10120449	1	Bracket	-
20	LW10340337	1	Tapered Roller Bearing	-
21	LW10340335	2	Tapered Roller Bearing	-
22	LW10340336	2	Cylindrical Roller Bearing	SUB FOR AT263584
23	AT276866	4	Socket Head Screw	-
24	LW4980236	8	Stud	-
27	14M7277	8	Nut	M20
30	19M7077	2	Cap Screw	M6 X 20
31	LW421500705	8	Washer	-
32	AT276901	4	Socket Head Screw	-
33	24M7349	2	Washer	21 X 37 X 3 mm, SUB FOR 24M7396
34	AT276880	1	Bolt	-
35	LW9885400	1	Cover	-
39	LW10137315	1	Fitting Plug	SUB FOR AT250332
40	LW10137313	1	Fitting Plug	SUB FOR AT261789
41	AT277102	1	O-Ring	-
42	-	1	Part 32	ORDER LW9077868
43	AT277111	2	O-Ring	-
44	LW7381903	1	O-Ring	-
45	AT277123	1	Seal	-
47	LW9074593	1	Repair Kit	-
47	LW10119535	1	Shaft Kit	-
48	LW10119801	1	Seal Kit	-
52	AT218825	1	Sealing Washer	-
56	AT266580	1	Sealing Ring	-
57	AT218824	1	Sealing Washer	-
60	PG200124	1	Gear Case Reman	REMAN FOR LW10119691
60	LW10119691	1	Gear Case	-
61	AT275238	1	Union Fitting	-
62	-	1	Part 45	MAKE FROM LW10306442, SUB FOR AT274762, CTL
63	AT274318	2	Hose Clamp	SUB FOR LW7411270
64	XGE18LMEDCF	1	Fitting	SUB FOR AT274522
65	AT275679	1	Filler Neck	-
66	AT274734	1	Seal	-
67	LW602009208	2	Hose Clamp	SUB FOR AT264776
68	AT218510	1	Plate	-
69	19M8040	2	Screw	M6 X 60
80	AT218506	1	Drain Valve	-
84	AT276189	1	Breather	-
85	LW7382087	1	Clamp	-
86	LW407350208	1	Cap Screw	-

Splitter Box Component Parts (009234 - )

Нет текстового описания
