Открытый узел

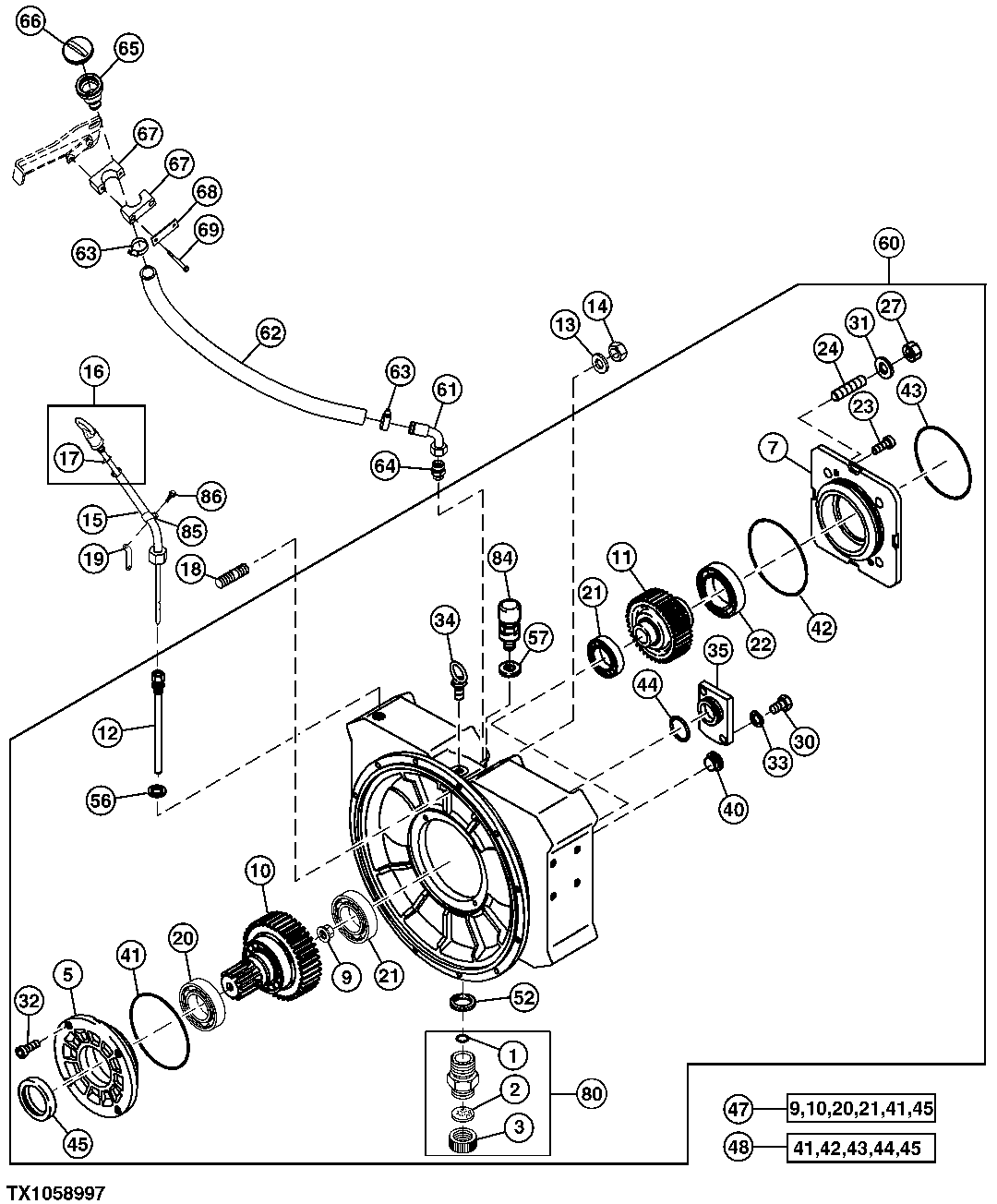

Splitter Box Component Parts ( - 009233)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R104558	1	O-Ring	-
2	AT218659	1	Sealing Washer	-
3	AT218722	1	Cap	-
5	AT277836	1	Cover	-
7	LW10136114	2	Bearing Cap	SUB FOR LW9075241
9	LW9885721	1	Screw	NLA, ORDER LW10145171
10	-	1	Part 7	ORDER LW9074593
11	LW9078768	2	Spur Gear	-
12	AT278317	1	Guide	-
13	12M7117	12	Washer	10.200 X 20 X 1.100 mm
14	14M7274	12	Nut	M10
15	LW10118975	1	Dipstick Tube	SUB FOR LW10118972
16	LW10118700	1	Dipstick	SUB FOR LW10116230
17	AT320748	1	O-Ring	-
18	LW10288643	12	Stud	SUB FOR LW4981262
19	LW10120449	1	Bracket	-
20	-	1	Part 17	ORDER LW9074593
21	LW4980228	2	Cylindrical Roller Bearing	-
22	LW10340336	2	Cylindrical Roller Bearing	SUB FOR AT263584
23	AT276866	4	Socket Head Screw	-
24	LW4980236	8	Stud	-
27	14M7277	8	Nut	M20
30	19M7077	2	Cap Screw	M6 X 20
31	24M7349	8	Washer	21 X 37 X 3 mm, SUB FOR 24M7396
32	AT276901	4	Socket Head Screw	-
33	24M7267	2	Washer	6.400 X 11 X 1.600 mm
34	AT276880	1	Bolt	-
35	LW9885400	1	Cover	-
40	PMH3829	1	Fitting	-
40	PMH3080	1	Fitting	SUB FOR AT261789
41	AT277102	1	O-Ring	-
42	-	1	Part 32	ORDER LW9077868
43	AT277111	2	O-Ring	-
44	LW7381903	1	O-Ring	-
45	AT277123	1	Seal	-
47	LW9074593	1	Repair Kit	-
47	LW10119535	1	Shaft Kit	-
48	LW9077868	1	Seal Kit	-
52	AT218825	1	Sealing Washer	-
56	AT266580	1	Sealing Ring	-
57	AT218824	1	Sealing Washer	-
60	LW9078758	1	Gear Case	-
61	AT275238	1	Union Fitting	-
62	-	1	Part 44	0.69 m, MAKE FROM LW10306442, SUB FOR AT274762, CTL
63	AT274318	2	Hose Clamp	SUB FOR LW7411270
64	XGE18LMEDCF	1	Fitting	SUB FOR AT274522
65	AT275679	1	Filler Neck	-
66	LW11690316	1	Cap	SUB FOR AT274764
67	LW602009208	2	Hose Clamp	SUB FOR AT264776
68	AT218510	1	Plate	-
69	19M8040	2	Screw	M6 X 60
80	AT218506	1	Drain Valve	-
84	AT276189	1	Breather	-
85	LW7382087	1	Clamp	-
86	19M9443	1	Screw	M6 X 16, SUB FOR LW407350208

Splitter Box Component Parts ( - 009233)

Нет текстового описания
