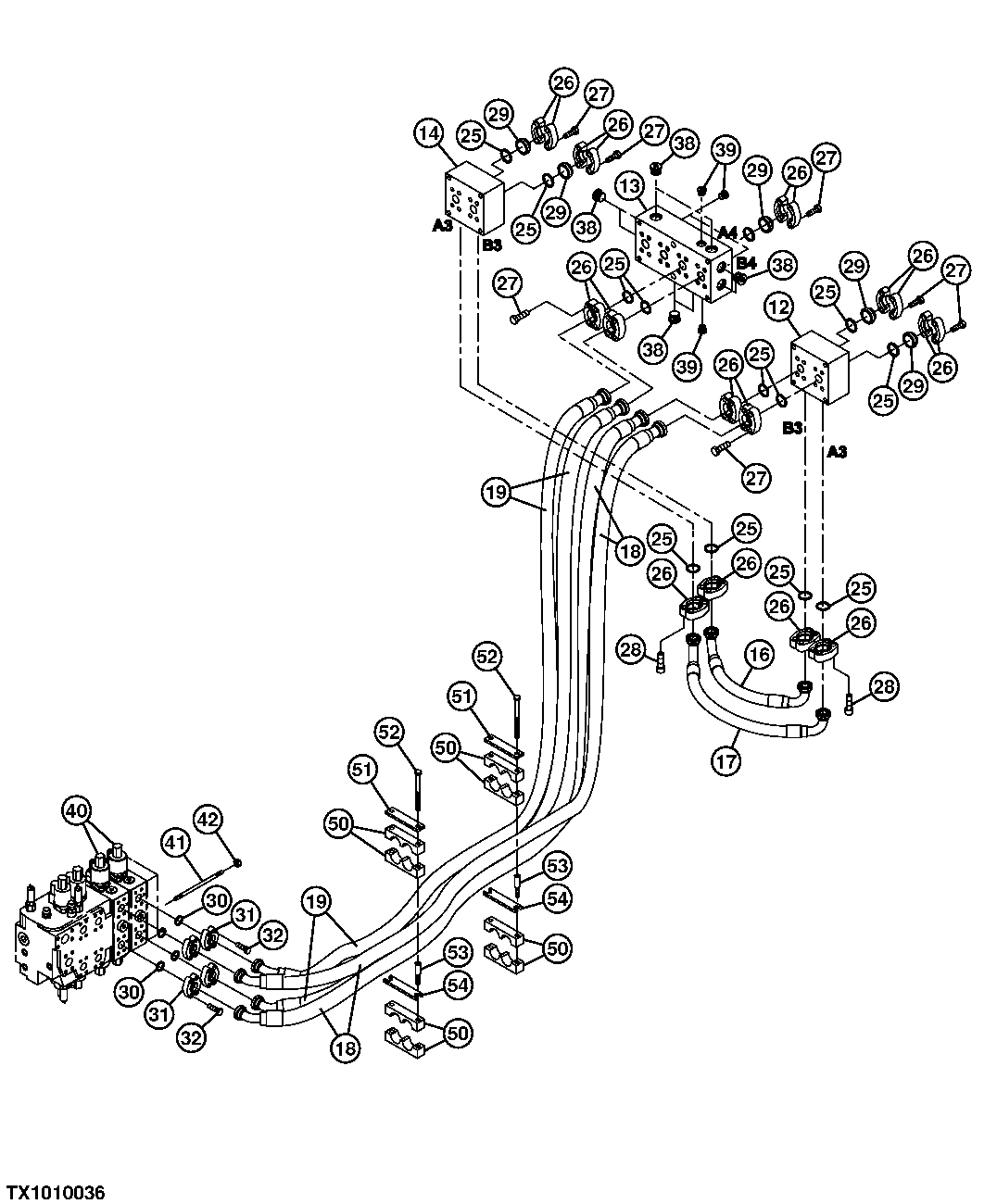

Ripper Hydraulic Control Valve Hoses and Manifold

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
12	AT277992	1	Manifold	-
13	LW9400984	1	Junction Block	-
14	AT277994	1	Manifold	-
16	AT277615	1	Hydraulic Hose	(INCLUDES (2) T78313)
16	T78313	2	O-Ring	-
17	AT277616	1	Hydraulic Hose	(INCLUDES (2) T78313)
17	T78313	2	O-Ring	-
18	LW10217859	2	Hydraulic Hose	Fabricate
19	LW10217860	2	Hydraulic Hose	Fabricate, (INCLUDES T78313 AND T59014)
19	T78313	1	O-Ring	-
19	T59014	1	O-Ring	-
25	LW10490781	16	O-Ring	(SUB FOR LW10290519 AND AT218851)
26	LW10286360	32	Flange	-
27	19M7493	48	Cap Screw	M12 X 40
28	19M8395	16	Screw	M12 X 40
29	AT277868	8	Plug	-
30	LW10490784	4	O-Ring	SUB FOR LW10290520
31	LW10286359	8	Flange Fitting	-
32	19M7550	16	Cap Screw	M10 X 35
38	PMH3077	8	Fitting	SUB FOR AT277073
38	PMH3831	1	Fitting	-
39	PMH3080	6	Fitting	SUB FOR AT261789
39	PMH3829	1	Fitting	-
40	LW10218504	2	Valve	-
41	AT276830	4	Bolt	-
42	14M7274	4	Nut	M10
50	AT277569	8	Clamp	-
51	AT277570	2	Cover	-
52	19M7328	4	Cap Screw	M10 X 70
53	LW10331772	4	Screw	-
54	LW10331773	2	Plate	-

Ripper Hydraulic Control Valve Hoses and Manifold

Нет текстового описания
