Открытый узел

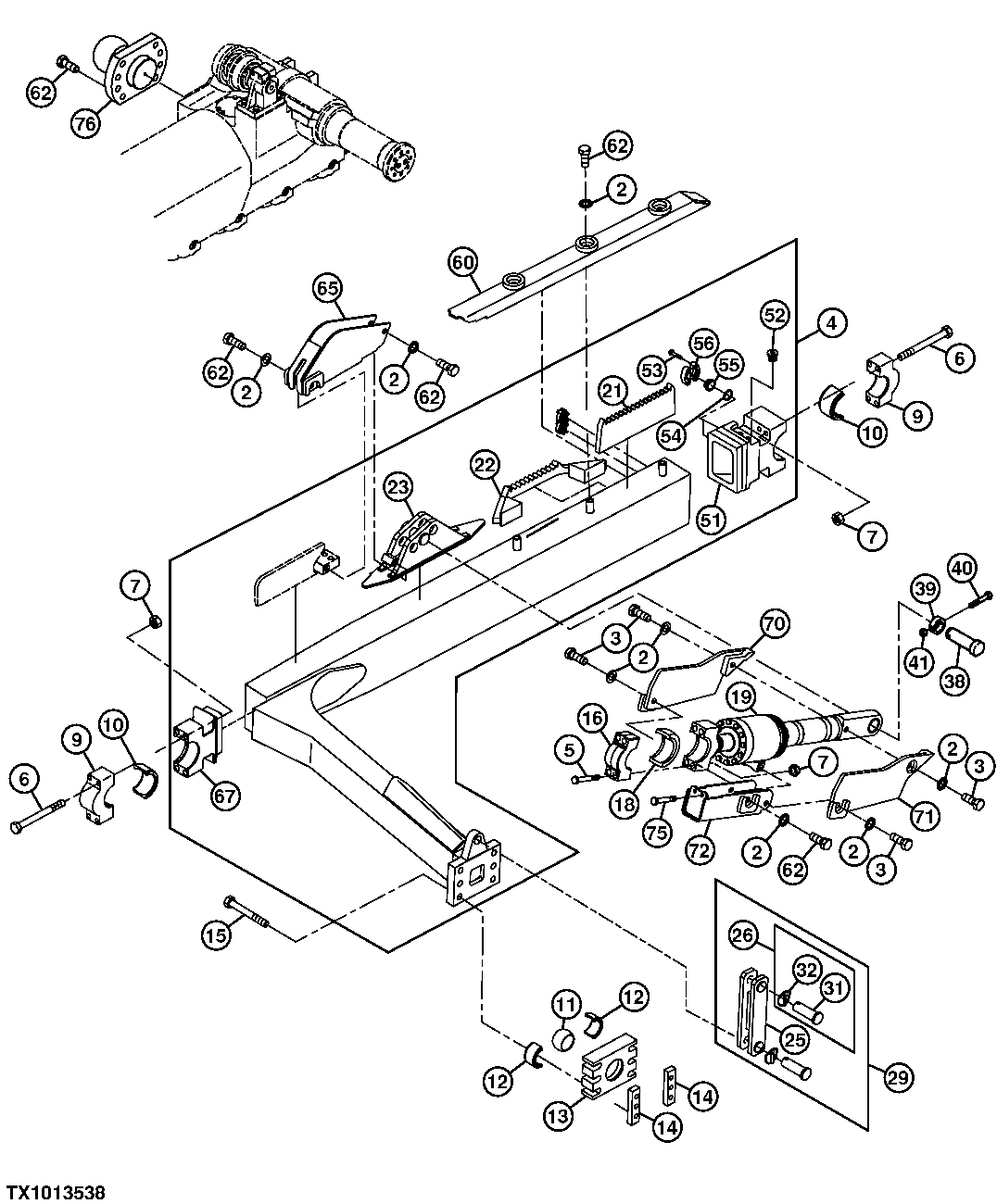

Right Push Beam and Hydraulic Tilt Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	24M7559	28	Washer	25 X 44 X 4 mm, SUB FOR AT275997
3	AT276808	6	Screw	-
4	LW9406562	1	Beam	-
5	19M7734	4	Cap Screw	M24 X 220
6	19M7890	8	Cap Screw	M24 X 240
7	14M7278	8	Nut	M24
9	AT277953	2	Cap	-
10	AT277954	2	Bearing	-
11	AT277970	1	Ring	-
12	AT277683	2	Bearing	-
13	AT277968	1	Plate	-
14	AT277969	2	Plate	-
15	19M9895	6	Cap Screw	M30 X 180, M30 X 180, SUB FOR AT276804
16	LW9183628	1	Bearing Cap	-
18	LW9183627	1	Bearing	-
19	LW9594695	4	Hydraulic Cylinder	Tilt, RH
19	LW94003538	1	Hydraulic Cylinder	-
21	LW9404585	1	Step	-
22	AT315989	1	Step	-
23	LW9406567	1	Bracket	-
25	AT277972	1	Plate	-
26	AT277975	2	Pin Fastener	-
29	AT277973	1	Plate	-
31	AT277974	1	Pin Fastener	-
32	AT276810	1	Pin Fastener	-
38	LW9813133	1	Pin Fastener	-
39	LW9813134	1	Ring	-
40	19M7941	1	Cap Screw	M16 X 120, 19M6824 NLA
41	14M7328	4	Lock Nut	M16
51	LW9791175	1	Support	SUB FOR AT316014
52	PMH3077	6	Fitting	SUB FOR AT277073
52	PMH3831	1	Fitting	-
53	19M7407	4	Cap Screw	M8 X 25
54	LW10490785	2	O-Ring	SUB FOR LW10290521
55	AT264902	2	Plug	-
56	LW10286357	4	Flange	-
60	LW9414249	1	Cover	-
62	19M7888	16	Cap Screw	M24 X 60
65	LW9406700	1	Cover	-
67	AT315993	1	Trunnion	-
70	LW9406774	1	Cover	-
71	LW9406771	1	Cover	-
72	LW9406744	1	Cover	-
72	LW10309064	1	Cover	-
75	19M8020	1	Cap Screw	M16 X 100, SUB FOR 19M8020
76	AT277985	1	Trunnion	-

Right Push Beam and Hydraulic Tilt Cylinder

Нет текстового описания
