Открытый узел

Platform Step Plates and Toolbox

Platform Step Plates and Toolbox

Platform Step Plates and Toolbox

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

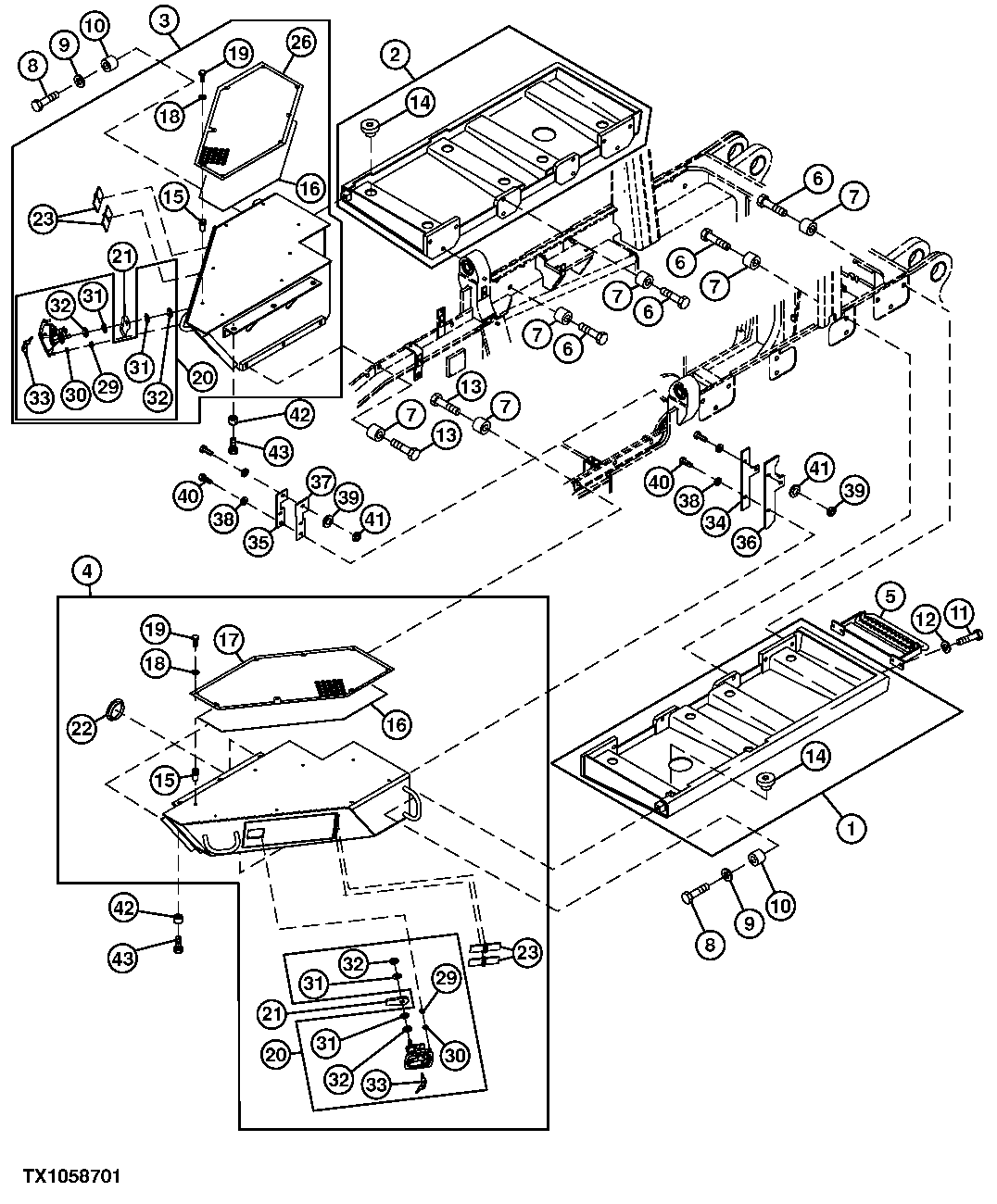

Platform Step Plates and Toolbox

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9411957	1	Bracket	-
2	AT278048	1	Bracket	-
2	LW10304392	1	Bracket	-
3	LW9406714	1	Toolbox	-
4	LW9406709	1	Toolbox	-
5	AT278053	1	Step	-
6	19M7892	20	Cap Screw	M20 X 80
7	AT277983	26	Sleeve	-
8	19M8635	2	Cap Screw	M16 X 60
9	24H1367	2	Washer	21/32" X 1-1/4" X 1/4"
10	AT275224	2	Bushing	-
11	19M7872	1	Cap Screw	M12 X 25
12	24M7623	1	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
13	19M8639	1	Cap Screw	M20 X 70
14	AT314696	1	Isolator	-
15	AT277365	1	Nut	-
16	LW9406728	1	Isolator	-
17	LW9406713	1	Plate	-
18	LW10289803	16	Washer	This Application, SUB FOR 24M7055
19	19M7881	16	Screw	M8 X 20
20	AT322845	2	Latch	-
21	LW9406304	2	Lever	-
22	LW10287248	1	Plug	-
23	LW7415272	4	Hinge	-
26	LW9406718	1	Plate	-
29	14M7272	8	Nut	M6
30	LW10289802	8	Washer	This Application, SUB FOR 24M7088
31	24M7623	8	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
32	14M7275	2	Nut	M12
33	AT274672	2	Key	-
34	LW9410065	2	Plate	-
35	LW9410066	2	Plate	-
36	LW9410067	2	Plate	-
37	LW9411143	2	Plate	-
38	24M7055	8	Washer	8.400 X 16 X 1.600 mm
39	14M7166	4	Lock Nut	M8
40	19M7139	7	Cap Screw	M8 X 20
41	24M7298	4	Washer	8.400 X 25 X 2 mm
42	LW9031387	6	Spacer	-
43	19M7599	6	Cap Screw	M20 X 60
