Открытый узел

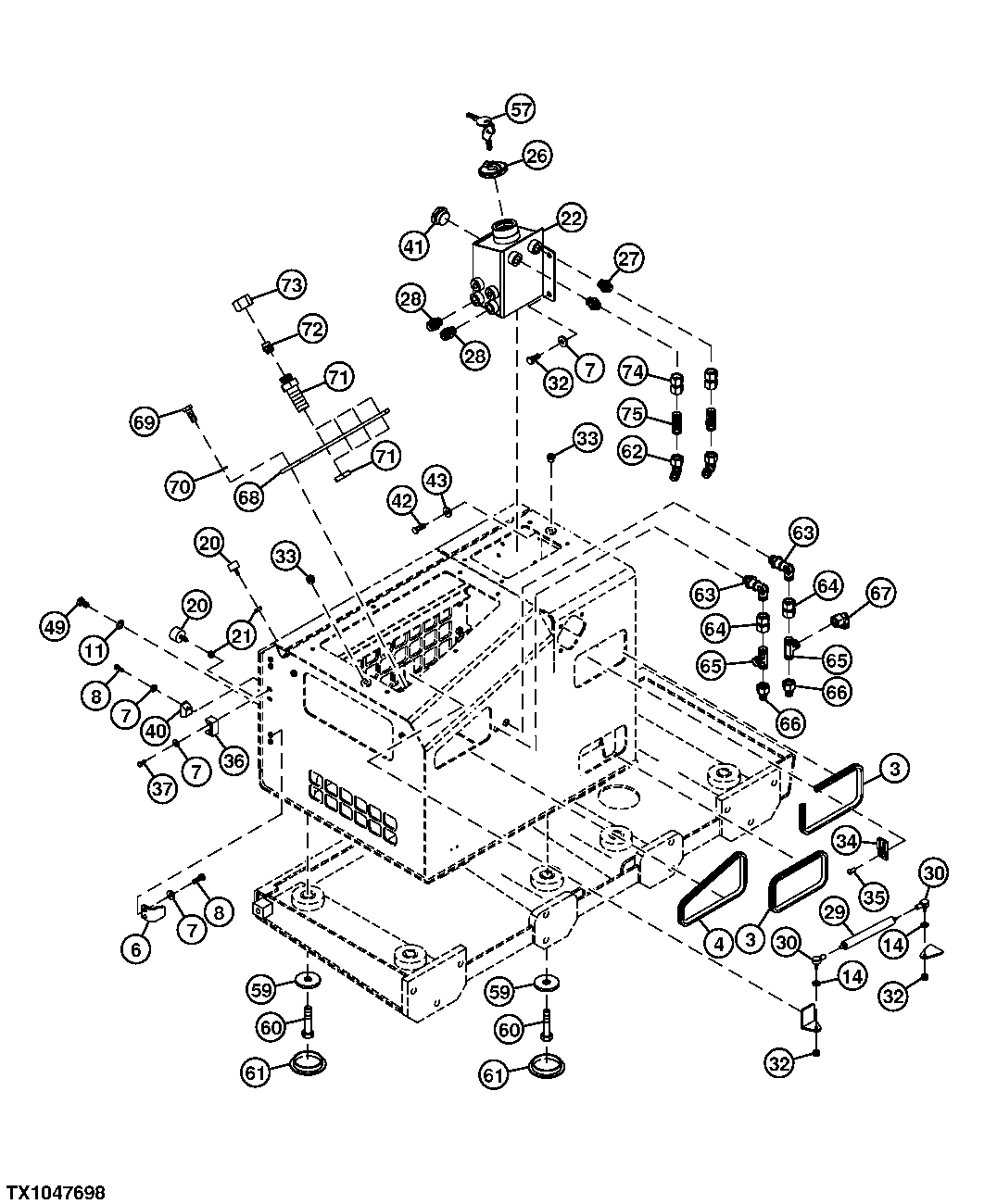

Hydrostatic Oil Cooler Housing Components (Waste Handler)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	-	1	Part 1	0.6 m, (MAKE FROM LW10306182 ) (SUB FOR LW226017802 ) (CTL)
4	-	1	Part 2	0.65 m, (MAKE FROM LW10306182 ) (SUB FOR LW226017802 ) (CTL)
4	-	1	Part 3	0.65 m, (MAKE FROM LW9812384 ) (CTL)
6	LW9409855	2	Bracket	-
7	24H1621	11	Washer	11/32" X 1" X 0.220"
8	19M7163	16	Cap Screw	M8 X 25
11	24M7240	10	Washer	13 X 25 X 3 mm
14	24M7088	14	Washer	6.600 X 12 X 1.600 mm
20	AT218831	2	Bumper	-
21	14M7273	2	Nut	M8
22	LW9409872	1	Reservoir	-
26	AT274991	1	Cap	-
27	PMH3588	2	Fitting	SUB FOR AT277154
27	PMH3829	1	Fitting	-
28	PMH3829	1	Fitting	-
28	XGE15LMEDCF	2	Elec. Connector Accessory	SUB FOR AT218620
29	LW7414296	1	Gas Operated Cylinder	-
30	AT274992	2	Ball Joint Socket	-
32	14M7528	2	Lock Nut	M6
33	AT277005	2	Pipe Plug	-
33	AT277005	1	Pipe Plug	-
34	AT274485	4	Plate	-
35	AT277212	4	Rivet	-
36	LW9410004	1	Aligner	-
37	19M7139	2	Cap Screw	M8 X 20
40	LW9411545	1	Aligner	-
41	AT311209	1	Sight Plug	-
42	19M7744	2	Cap Screw	M12 X 35
43	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
49	19M7386	4	Cap Screw	M12 X 20
57	AT274672	2	Key	-
59	AT276365	4	Washer	-
60	AT276825	4	Screw	-
61	AT277366	4	Plug	-
62	LW7410212	2	Fitting	-
62	XEW12LOMDCF	2	Adapter Fitting	SUB FOR LW247117702
62	51M7107	1	O-Ring	9 X 1.500 mm
63	LW7405546	2	Valve	-
64	AT274796	2	Elbow Fitting	-
65	LW7364350	2	Coupling	-
66	AT301841	2	Union Fitting	-
67	LW7410747	2	Valve	-
68	LW10304324	1	Bracket	-
68	LW10310342	1	Bracket	-
69	XEW15LCF	1	Fitting	SUB FOR AT218893
69	XEW15LCF	2	Fitting	SUB FOR AT218893
69	51M7109	1	O-Ring	15 X 2 mm
70	LW10304341	1	Mat	-
71	19M7139	2	Cap Screw	M8 X 20
72	LW10289803	2	Washer	-
73	XSV12LCF	4	Union Fitting	SUB FOR AT279875
74	XVKA12CF	4	Fitting	SUB FOR AT274299 AND LW477700514
74	51M7107	1	O-Ring	9 X 1.500 mm
75	XM12LCFX	4	Fitting	SUB FOR AT274234

Hydrostatic Oil Cooler Housing Components (Waste Handler)

Нет текстового описания
