Hydraulic Actuated Control Valve (Power Pitch)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT278709	1	Bracket	-
2	LW10293505	1	Hyd Actuated Control Valve	-
3	AT278671	1	Plate	-
7	PMH3805	1	Fitting	SUB FOR AT218846
7	PMH3827	1	Fitting	-
8	19M9738	4	Screw	M8 X 25, SUB FOR AT274141
9	AT278665	4	Socket Head Screw	-
10	AT278663	2	Socket Head Screw	-
12	19M8011	2	Cap Screw	M12 X 30
13	24M7623	2	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
15	LW10101524	1	Solenoid Valve Coil	-
16	AZ58209	1	Nut	SUB FOR AT265595
18	LW7624268	1	Seal Kit	-
19	AT265382	1	Seal Kit	-
20	-	1	Part 15	-
21	-	6	Part 16	-
40	-	8	Part 17	-
41	-	7	Part 18	-
50	LW7624268	1	Seal Kit	SUB FOR AT265383
50	LW10423993	1	Seal Kit	Waste Handler
51	-	1	Part 21	-
52	-	1	Part 22	-
53	-	1	Part 23	-
61	AT277590	1	Solenoid Valve	-
62	LW11832555	1	Plate	SUB FOR AT218723
63	19M9482	4	Screw	M5 X 50, SUB FOR AT265055
65	AT265373	1	Solenoid Valve Coil	-
65	LW10423991	1	Solenoid Valve Coil	Waste Handler
66	AT265687	1	Cap	-
66	LW10423992	1	Retainer	Waste Handler
68	19M8425	4	Cap Screw	M6 X 16
69	24M7088	4	Washer	6.600 X 12 X 1.600 mm

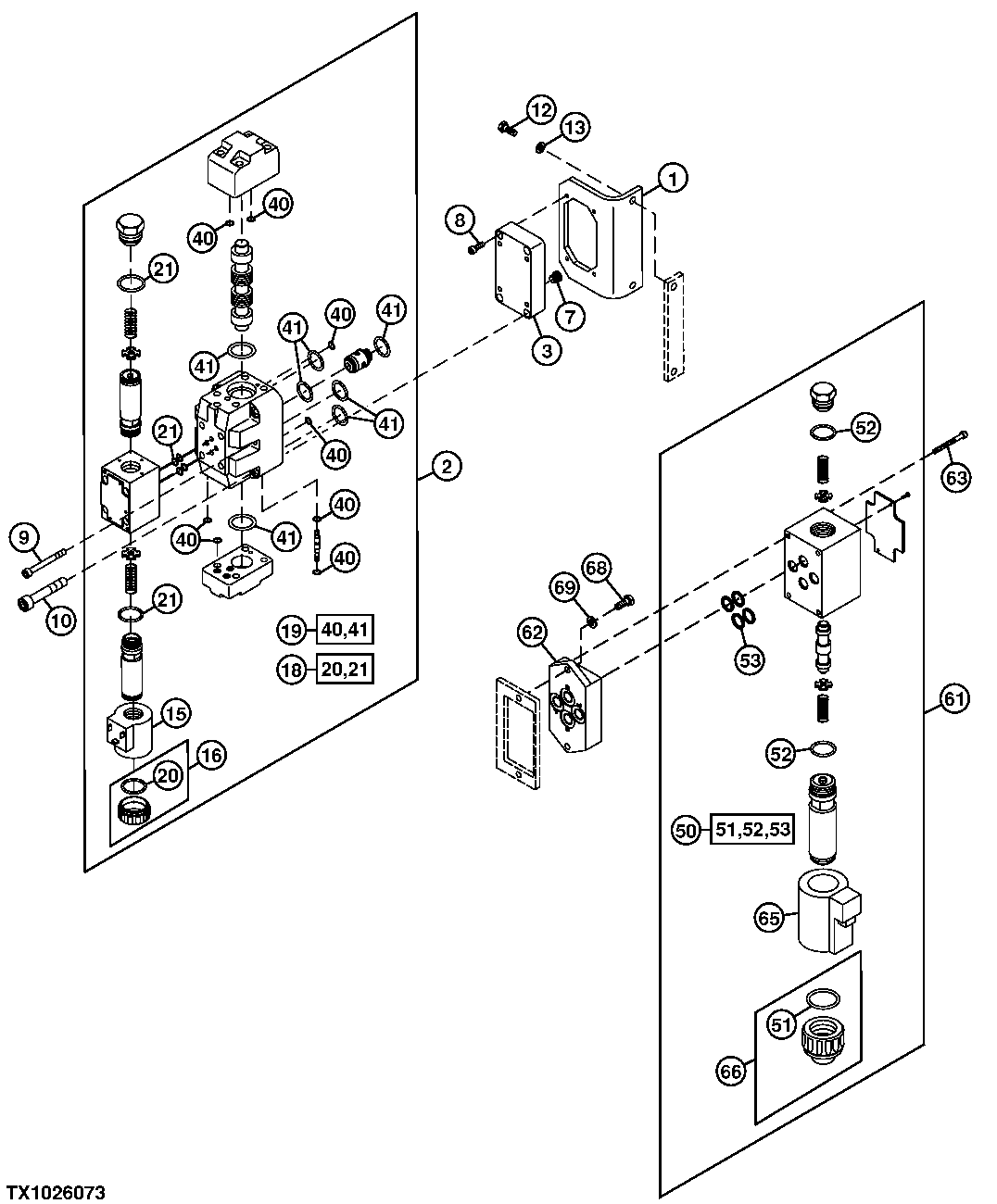

Hydraulic Actuated Control Valve (Power Pitch)
