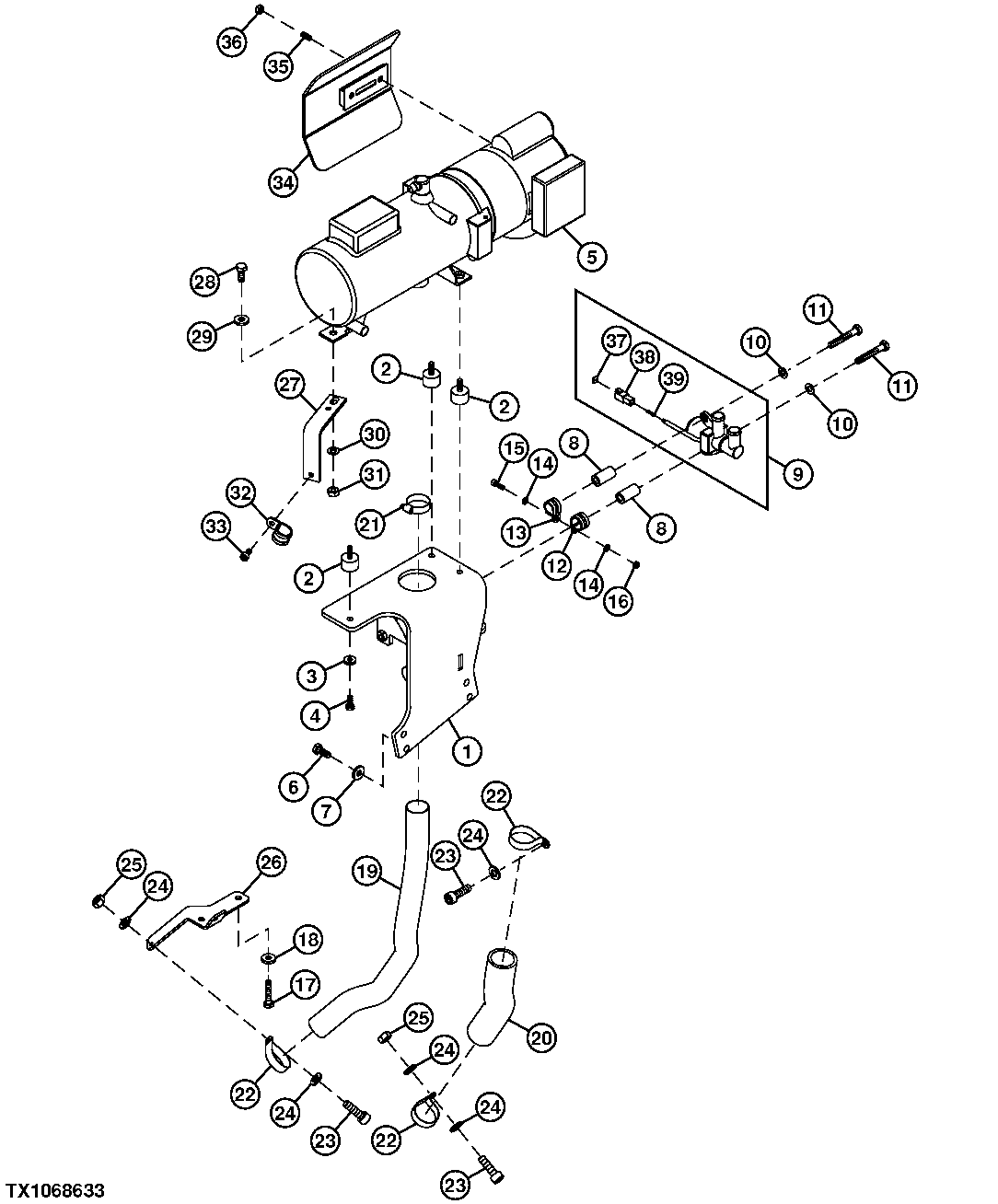

Fuel Fired Coolant Heater (Cold Environment Option -30, -40)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9417736	1	Bracket	-
2	LW7402771	3	Isolator	-
3	24H1621	3	Washer	11/32" X 1" X 0.220"
4	19M7139	3	Cap Screw	M8 X 20
4	12M7065	1	Lock Washer	8 mm
5	LW5611703	1	Compressor	Fuel Fired Heater
6	19M7167	4	Cap Screw	M10 X 25
7	24M7213	4	Washer	10.500 X 25 X 4 mm
8	LW10305357	2	Spacer	-
9	LW9748542	1	Valve	-
10	24M7466	2	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795
11	19M7327	2	Cap Screw	M10 X 65, SUB FOR LW4900014
12	AT316586	1	Hose Clamp	-
13	AT309048	1	Clip	-
14	LW10289802	2	Washer	-
15	19M7603	1	Screw	M6 X 20
15	12M7006	1	Lock Washer	6 mm
15	24M7105	1	Washer	6 X 12 X 1.600 mm
16	14M7272	1	Nut	M6
17	AT278371	2	Cap Screw	-
18	24H1621	2	Washer	11/32" X 1" X 0.220"
19	LW7369434	1	Conduit	0.8 m, CTL
20	LW9812374	1	Bulk Hose	-
21	LW7369446	1	Hose Clamp	SUB FOR AT274318
22	LW7415431	3	Hose Clamp	-
23	19M7603	3	Screw	M6 X 20
24	LW10289802	5	Washer	-
25	14M7272	2	Nut	M6
26	LW9417585	1	Bracket	-
27	LW9408389	1	Bracket	-
28	19M7167	1	Cap Screw	M10 X 25
29	24M7466	1	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795
30	24M7213	1	Washer	10.500 X 25 X 4 mm
31	14M7274	1	Nut	M10
32	AT261792	1	Clamp	-
33	19M7761	1	Screw	M8 X 16
34	LW9415601	1	Heat Shield	-
35	LW4900909	2	Set Screw	-
36	14M7273	2	Nut	M8
37	AT265717	1	Elec. Connector Housing	-
38	57M7621	1	Elec.Connect Locking Device	SUB FOR AT303152
39	R78066	2	Elec. Connector Terminal	-

Fuel Fired Coolant Heater (Cold Environment Option -30, -40)
