Открытый узел

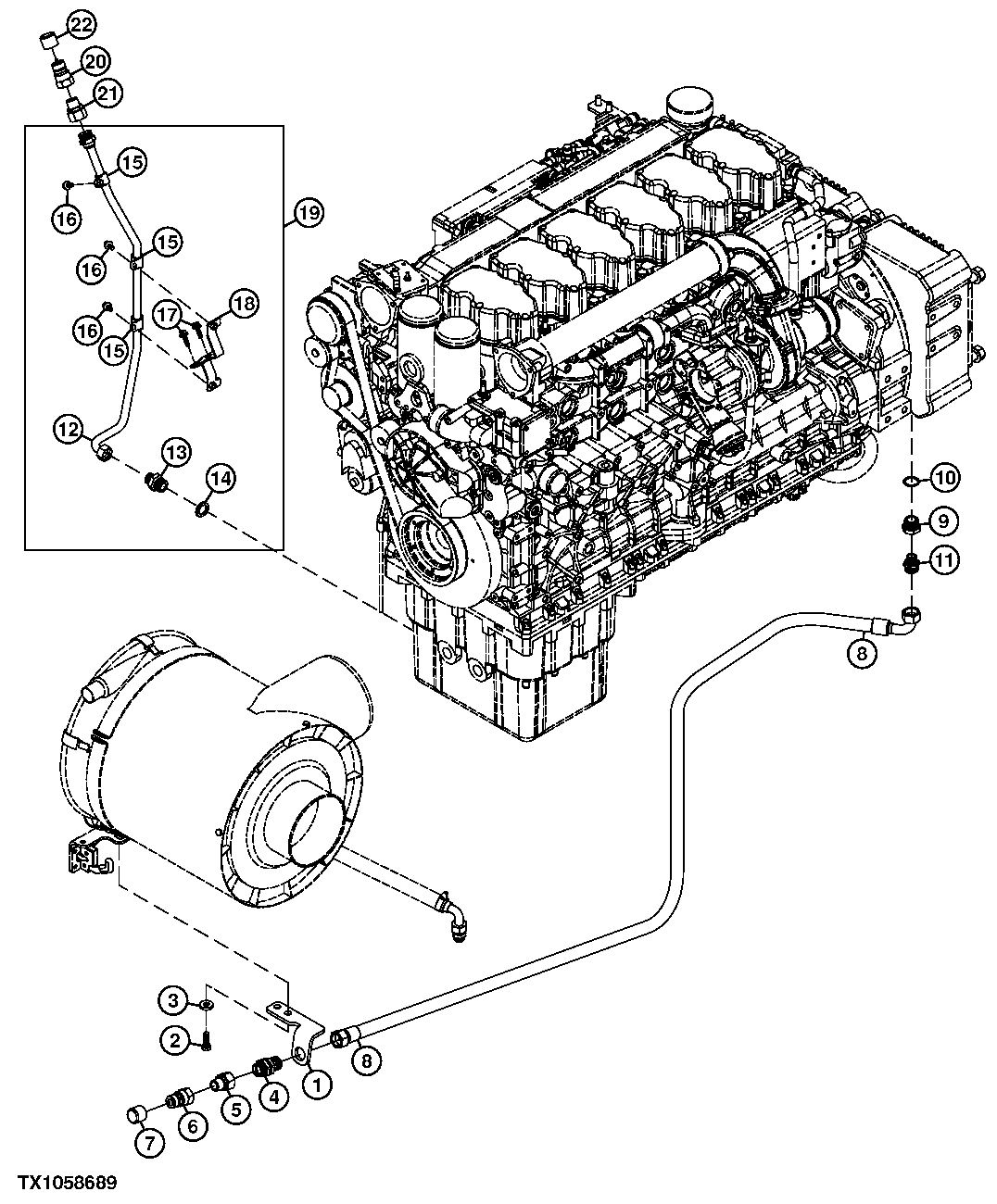

Engine and Splitter Box Oil Quick Drain

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9414650	1	Bracket	-
2	19M7744	2	Cap Screw	M12 X 35
3	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
4	LW4901131	1	Fitting	-
5	PMH3671	1	Fitting	SUB FOR LW790408714
5	51M7102	1	O-Ring	20 X 2 mm
6	X6602-12-12	1	Hydr. Quick Coupler Plug	(SUB FOR LW10287028 )
7	LW7002595	1	Cap	-
8	LW7008947	1	Hydraulic Hose	Fabricate, (INCLUDES (2) 51M7102 )
8	51M7102	2	O-Ring	20 X 2 mm
9	LW9814823	1	Adapter Fitting	-
10	AT218825	1	Sealing Washer	-
11	AT274671	1	Fitting	-
12	LW10118518	1	Oil Line	-
13	LW10118480	1	Fitting	-
14	AT218825	1	Sealing Washer	-
15	LW7382086	3	Clamp	-
16	19M9261	3	Screw	M8 X 20
17	19M9447	2	Screw	M8 X 30
18	LW10118478	1	Bracket	-
19	-	1	Part 21	Sub Components, ( LW10118519 NLA)
20	X6602-12-12	1	Hydr. Quick Coupler Plug	(SUB FOR LW10287028 )
21	PMH3671	1	Fitting	SUB FOR LW790408714
21	51M7102	1	O-Ring	20 X 2 mm
22	LW7002595	1	Cap	-

Engine and Splitter Box Oil Quick Drain

Нет текстового описания
