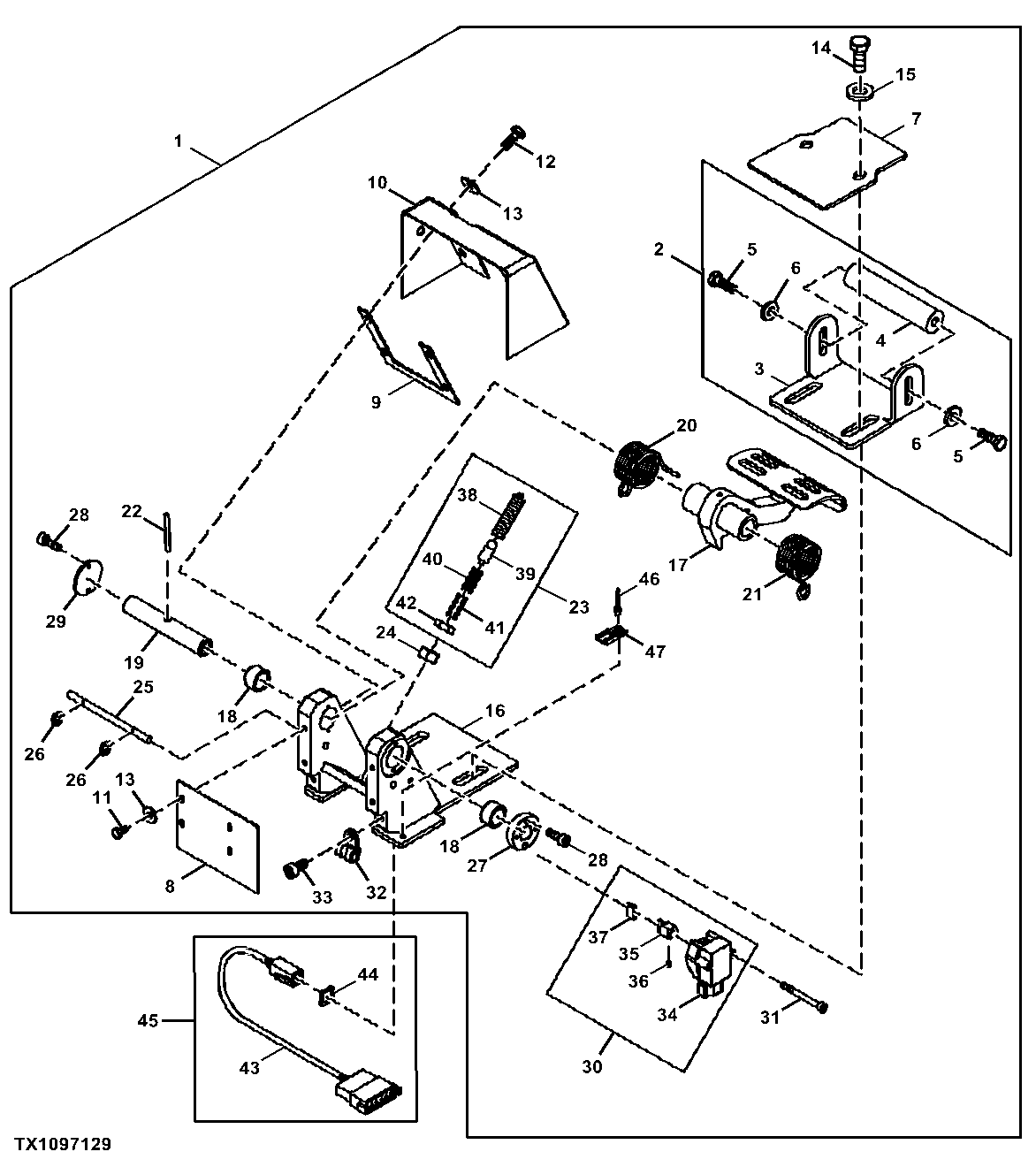

Decelerator / Brake Pedal Assembly (011903 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW10318565	1	Pedal	Furnish Components, NLA
2	LW9413513	1	Base	Furnish Components, NLA
3	LW9413514	1	Bracket	-
4	LW9413515	1	Shaft	-
5	19M7662	2	Cap Screw	M10 X 30
6	24M7213	2	Washer	10.500 X 25 X 4 mm
7	LW9413568	1	Wear Angle	-
8	LW10312968	1	Cover	-
9	LW9413708	1	Cover	-
10	LW10312967	1	Cover	-
11	19M7923	4	Cap Screw	M6 X 12
12	19M8425	4	Cap Screw	M6 X 16
13	24M7054	8	Washer	6.400 X 12 X 1.600 mm
14	19M8011	2	Cap Screw	M12 X 30
15	24M7623	2	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
16	LW10316838	1	Base	-
17	LW9413511	1	Pedal	-
18	AT275157	2	Needle Bearing	-
19	LW10316811	1	Pin	-
20	LW9413556	1	Torsion Spring	-
21	LW9413557	1	Torsion Spring	-
22	LW4001875	1	Dowel Pin	-
23	AT275818	1	Stop	Furnish Components, NLA
24	LW411520808	1	Nut	SUB FOR AT274012
25	LW9402008	1	Rod	-
26	AT274051	2	Washer	-
27	LW10316824	1	Washer	-
28	AT274165	4	Socket Head Screw	-
29	LW10316823	1	Stop	-
30	LW10318488	1	Potentiometer	Furnish Components, NLA
31	LW404201201	2	Screw	-
32	LW7381770	1	Clamp	-
33	19M8618	1	Screw	M6 X 12
34	LW11068036	1	Potentiometer	-
35	LW10312965	1	Knob	-
36	LW4046007	1	Screw	-
37	LW10320294	1	Cover	SUB FOR LW11008339
38	AT275815	1	Sleeve	-
39	AT275816	1	Pin	-
40	AT302644	1	Compression Spring	-
41	AT275528	1	Bolt	-
42	14M7275	1	Nut	M12
43	LW9415154	1	Wiring Harness	-
43	LW7414188	1	Grommet	-
43	LW10100063	6	Elec. Connector Terminal	-
43	LW10100062	4	Elec. Connector Terminal	-
43	R78069	8	Elec. Connector Cavity Plug	-
43	LW7368248	1	Elec. Connector Seal	-
43	LW6003167	1	Electrical Connector Assy	-
43	LW7368250	1	Elec. Connector Seal	-
43	LW6003230	1	Electrical Connector Assy	-
44	LW7371704	1	Elec. Connector Seal	-
45	LW10318796	1	Wiring Harness	-
46	AT275132	1	Rivet	-
47	AT274485	1	Plate	-
48	LW10318727	1	Wiring Harness	Potentiometer Not Illustrated

Decelerator / Brake Pedal Assembly (011903 - )

Нет текстового описания
