Открытый узел

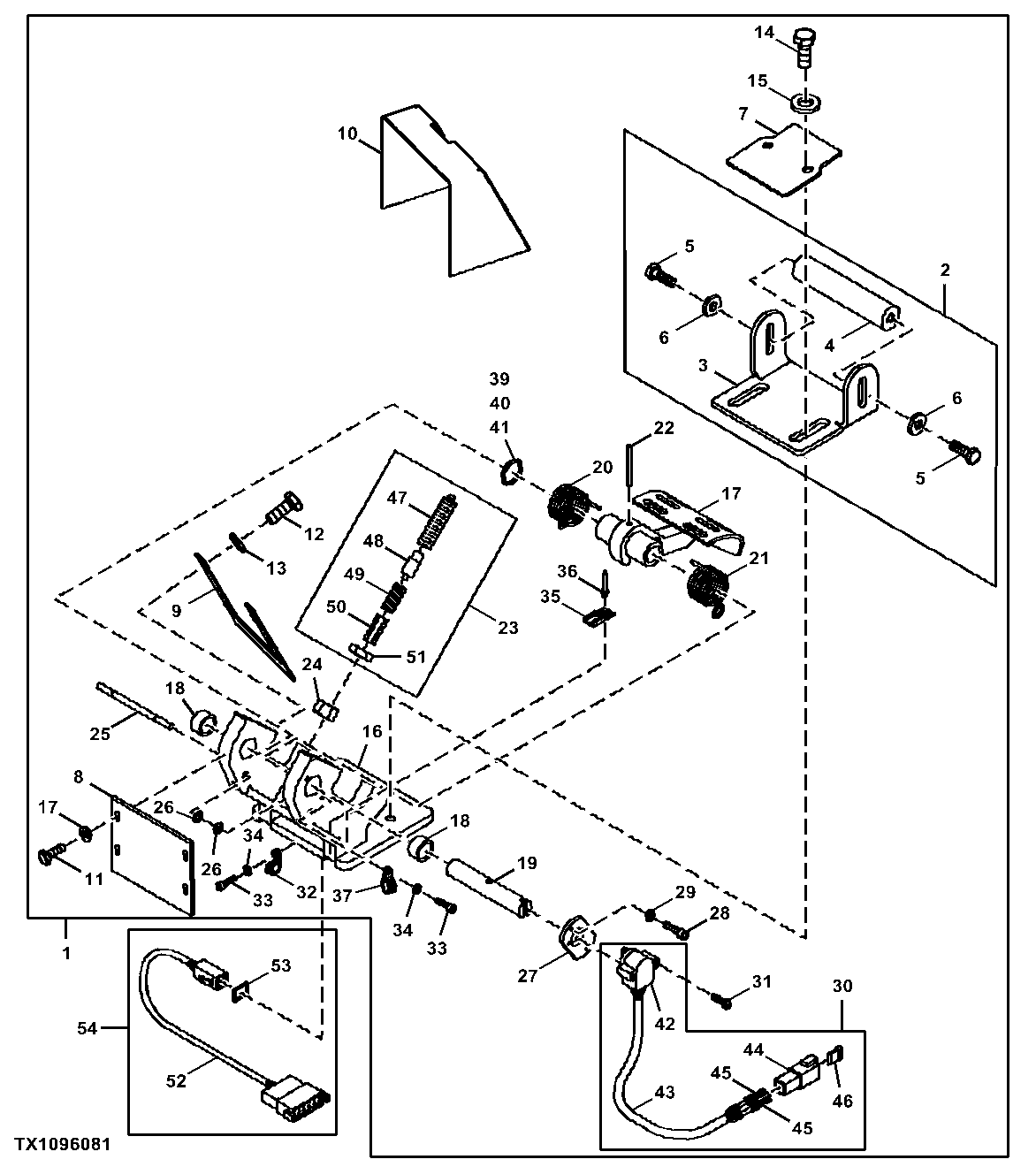

Decelerator / Brake Pedal Assembly ( - 011902)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9416540	1	Pedal	Furnish Components, NLA
2	LW9413513	1	Base	-
3	LW9413514	1	Bracket	-
4	LW9413515	1	Shaft	-
5	19M7662	2	Cap Screw	M10 X 30
6	24M7213	2	Washer	10.500 X 25 X 4 mm
7	LW9413568	1	Wear Angle	-
8	LW9406036	1	Cover	-
9	LW9413708	1	Cover	-
10	LW9406035	1	Cover	-
11	19M7923	4	Cap Screw	M6 X 12, SUB FOR 19M6614
12	19M8425	4	Cap Screw	M6 X 16
13	24M7054	8	Washer	6.400 X 12 X 1.600 mm, SUB FOR AT274274
14	19M8011	2	Cap Screw	M12 X 30
15	24M7623	2	Washer	13 X 24 X 2.500 mm, SUB FOR LW10289804
16	LW9405428	1	Base	-
17	LW9413511	1	Pedal	-
18	AT275157	2	Needle Bearing	-
19	LW9402007	1	Pin	-
20	LW9413556	1	Torsion Spring	-
21	LW9413557	1	Torsion Spring	-
22	LW4001875	1	Dowel Pin	-
23	AT275818	1	Stop	-
24	LW411520808	1	Nut	SUB FOR AT274012
25	LW9402008	1	Rod	-
26	AT274051	2	Washer	-
27	LW9416543	1	Plate	-
28	AT274165	2	Socket Head Screw	-
29	24M7117	2	Washer	4.300 X 9 X 0.800 mm
30	AT275505	1	Potentiometer	-
31	21M7216	2	Screw	M4 X 20
32	AT261231	1	Clamp	-
33	19M8618	2	Screw	M6 X 12
34	LW10289802	2	Washer	-
35	AT274485	1	Plate	-
36	AT275132	1	Rivet	-
37	AT274632	1	Clamp	-
39	AT317795	1	Spacer	1.0 mm
40	AT317796	1	Spacer	2.0 mm
41	AT317797	1	Spacer	3.0 mm
42	-	1	Part 41	AT275127 NSEP, ORDER AT275505
43	LW9812372	1	Tube	0.5 m, SUB FOR AT300510, CTL
44	AT274456	1	Socket	-
45	AT274684	4	Elec. Connector Terminal	-
46	AT274683	1	Lock	-
47	-	1	Part 46	AT275815 NSEP, ORDER AT275818
48	-	1	Part 47	AT275816 NSEP, ORDER AT275818
49	-	1	Part 48	AT302644 NSEP, ORDER AT275818
50	-	1	Part 49	AT275528 NSEP, ORDER AT275818
51	-	1	Part 50	-
52	LW9415154	1	Wiring Harness	-
52	LW6003230	1	Electrical Connector Assy	-
52	LW7368250	1	Elec. Connector Seal	-
52	LW6003167	1	Electrical Connector Assy	-
52	LW7368248	1	Elec. Connector Seal	-
52	R78069	1	Elec. Connector Cavity Plug	-
52	LW10100062	1	Elec. Connector Terminal	-
52	LW10100063	1	Elec. Connector Terminal	-
52	LW7414188	1	Grommet	-
53	LW7371704	1	Elec. Connector Seal	-
54	LW10318796	1	Wiring Harness	-

Decelerator / Brake Pedal Assembly ( - 011902)

Нет текстового описания
