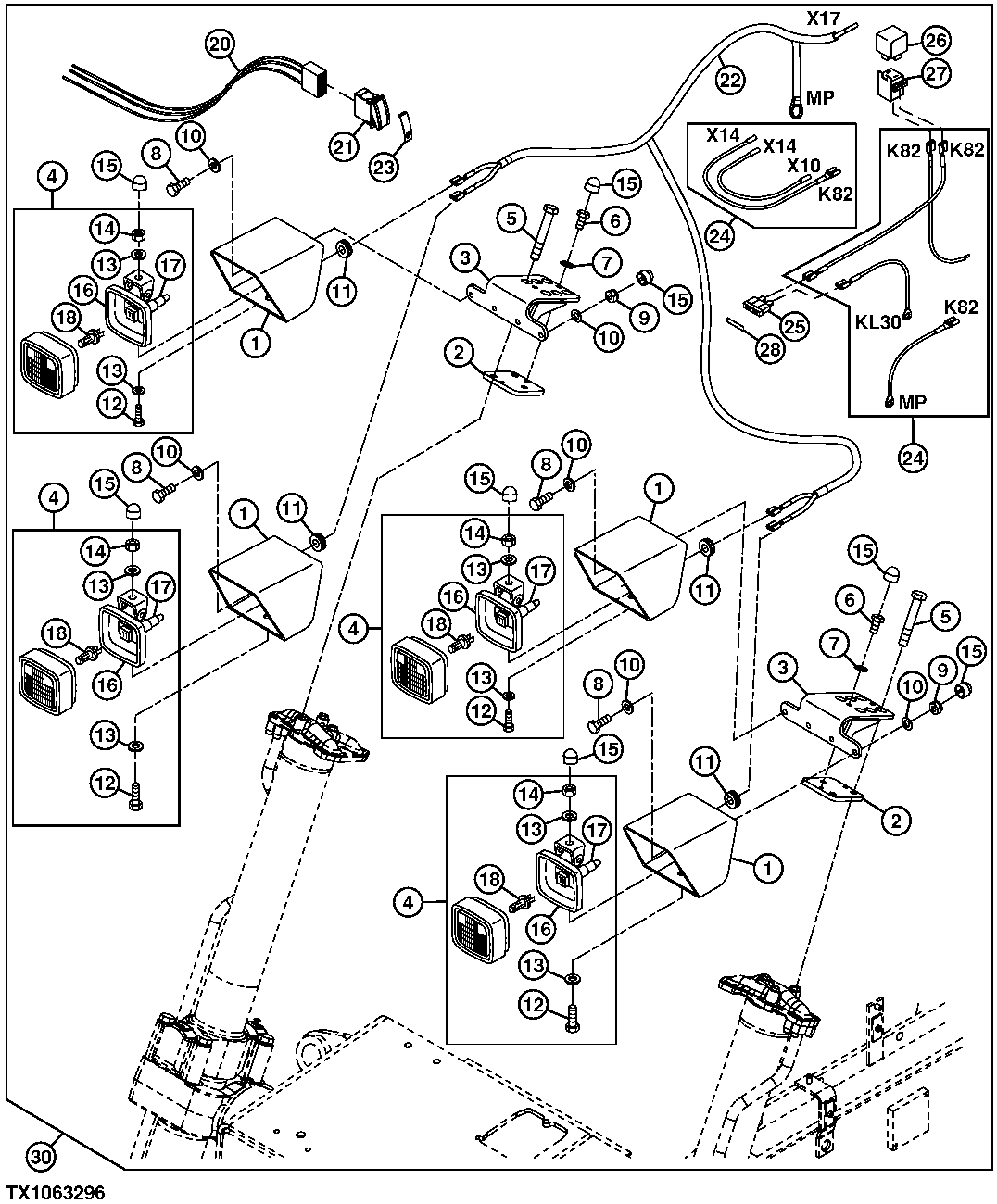

Cylinder Mounted Work Lights

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT278769	2	Housing	-
2	LW9414216	2	Plate	-
3	LW9414217	2	Bracket	-
4	AT323089	4	Floodlamp	SUB FOR LW10045530
5	19M8088	6	Cap Screw	M12 X 75
6	19M7166	2	Cap Screw	M10 X 20
7	24M7466	5	Washer	10.500 X 20 X 2 mm, SUB FOR LW10289795 AND 24M7028
8	19M7662	3	Cap Screw	M10 X 30
9	14M7517	8	Lock Nut	M10
10	24M7028	5	Washer	10.500 X 20 X 2 mm
11	AT274773	2	Grommet	-
12	19M7168	3	Cap Screw	M10 X 30, SUB FOR 19M7167
13	24M7028	5	Washer	10.500 X 20 X 2 mm
14	14M7517	8	Lock Nut	M10
15	AT325430	2	Cap	This Application, SUB FOR AT274652
16	AT280450	1	Housing	-
17	AT317582	1	Cap	-
18	AT135758	1	Bulb	-
20	LW9414279	1	Wiring Harness	-
21	LW10007393	1	Switch	-
22	LW9414269	1	Wiring Harness	-
23	LW10009735	1	Insert	-
24	LW9414284	1	Wiring Harness	-
25	99M7065	1	Fuse	-
26	AT322276	1	Relay	-
27	AT274419	1	Electrical Connector Assy	-
27	LW4601038	1	Elec. Connector Terminal	Not Illustrated
27	LW6004182	1	Elec. Connector Terminal	Not Illustrated
28	LW9415992	1	Label	-
30	AT340754	1	Field Installation Kit	-
30	AT361565	1	Field Installation Kit	-
