Открытый узел

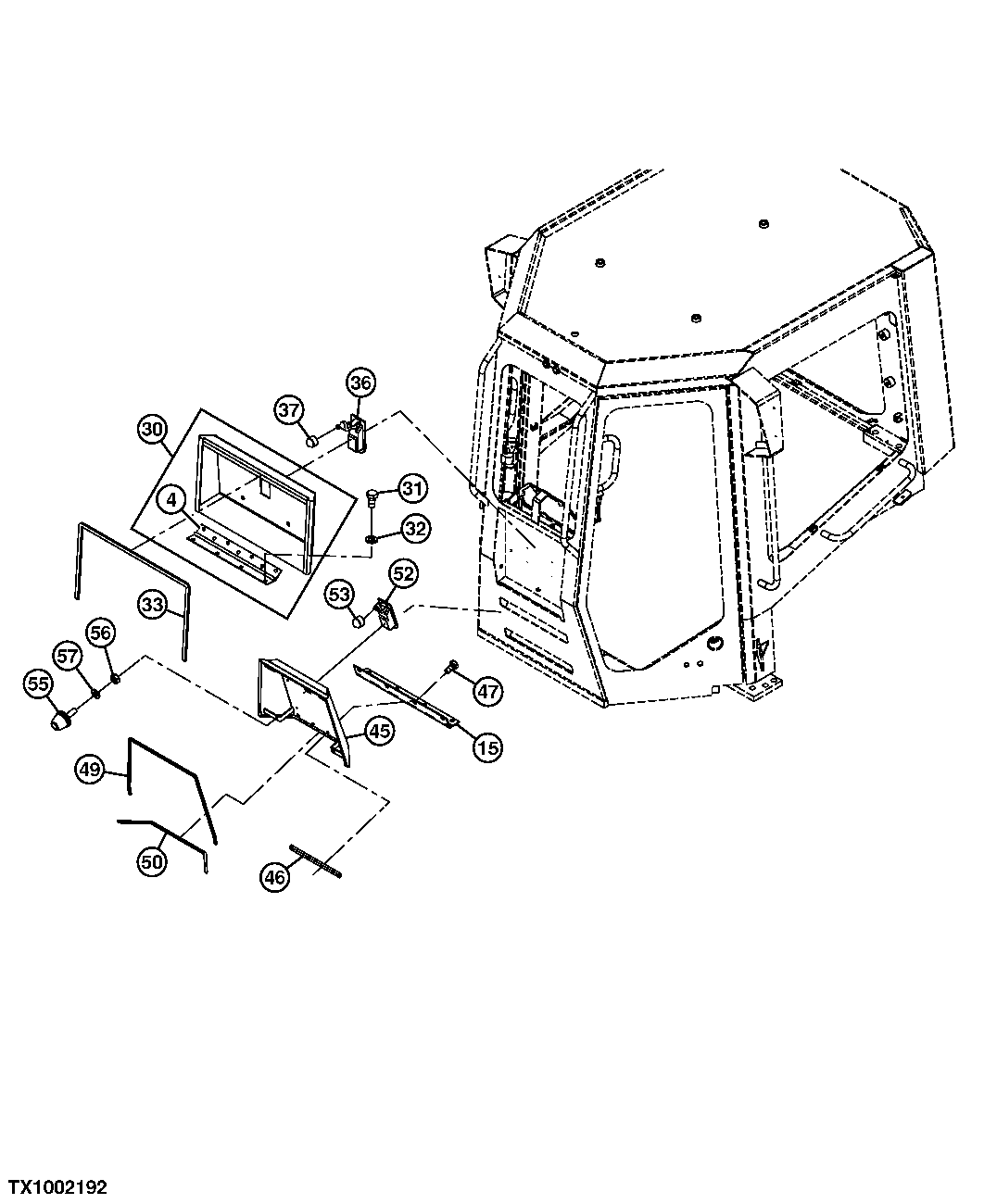

Cab Storage Compartment and A/C Fresh Air Filter Cover

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	LW9793937	1	Hinge	-
15	LW9793937	1	Hinge	-
30	LW10303827	1	Cover	(SUB FOR LW9933202 )
31	19M7932	4	Cap Screw	M8 X 16
32	24M7055	4	Washer	8.400 X 16 X 1.600 mm
33	-	1	Part 6	(CTL 0.948M), (MAKE FROM LW10306201 ) (SUB FOR AT275032 )
36	LW7414028	1	Dual Lock Fastener	-
36	LW10331819	2	Key	-
37	LW7412972	1	Cap	-
45	LW10303830	1	Cover	(SUB FOR LW9404700 )
46	AT278071	1	Hinge	-
47	19M7932	4	Cap Screw	M8 X 16
49	-	1	Part 13	(CTL 1.2M), (MAKE FROM LW10306201 ) (SUB FOR AT275032 )
50	-	1	Part 14	(CTL 0.622M), (MAKE FROM LW10306201 ) (SUB FOR AT275032 )
52	LW10218027	1	Dual Lock Fastener	-
53	LW7412972	1	Cap	-
55	AT324545	4	Stop	-
56	14M7272	4	Nut	M6
57	24M7088	4	Washer	6.600 X 12 X 1.600 mm

Cab Storage Compartment and A/C Fresh Air Filter Cover

Нет текстового описания
